半導体計測・検査市場 サイズとシェア 2026-2035

半導体計測・検査市場の規模

世界の半導体計測・検査市場は、2025年に103億米ドルの規模に達しました。Global Market Insights Inc.が発表した最新レポートによると、市場規模は2026年の109億米ドルから2031年には150億米ドル、2035年には202億米ドルへ拡大し、予測期間中の年平均成長率（CAGR）は7.1%になると予測されています。

この拡大は、プロセス制御の経済性が変化していることを反映しています。微細化、三次元デバイス構造、先端パッケージングにより、歩留まり損失のコストは上昇し、欠陥の特定はより困難になっています。その結果、半導体工場では、単一の計測方式に依存するのではなく、光学式、電子ビーム、X線、コンピュテーショナル検査を組み合わせた、より幅広い検査能力が求められています。

設備投資サイクルは、短期的な装置受注を引き続き左右しています。世界の前工程ファブ装置への投資額は、2023年に22%減少して約760億米ドルとなりましたが、先端ロジックおよびメモリーへの投資が再開したことを受け、SEMIは2024年に21%回復して約920億米ドルになると予測しました。 ^{[1]SEMI, Global Fab Equipment Spending on Track for 2024 Recovery After 2023 Slowdown. semi.org} 最先端のプロセスでは、リソグラフィ、成膜、エッチング、ボンディングの変化によって新たな計測ポイントとより厳格なリリース基準が生じるため、計測・検査需要は他のウェハー製造装置カテゴリーとの代替性が低くなっています。

2025年には、検査システムが市場収益の約69.5%を占め、計測システムは約30.5%でした。7nm以下の最先端ノードは54.3億米ドルの需要を占め、アジア太平洋地域は36.3億米ドルで引き続き最大の地域市場となりました。同地域に先端ファウンドリーおよびメモリー生産が集中していることから、同地域は最大の需要規模を有しています。一方、北米では、生産能力の増強とアプリケーションサポート活動の拡大により、国内のプロセス制御基盤が強化され、最も速い成長を示すと予測されています。

商業面では、検出、レビュー、是正的なプロセス制御を連携できるサプライヤーがより高く評価されることになります。新たな生産能力は重要ですが、より持続的な収益要因は、複雑化するプロセスウィンドウを検証する必要性です。これにより、顧客のレシピに組み込まれた装置やソフトウェアが有利になる一方、差別化されたハードウェアの範囲が狭いサプライヤーは、認定サイクルの長期化と限られた数の主要ファブへの依存度上昇にさらされます。

主な成長要因

EUVリソグラフィーの複雑化により高度な検査精度が必要に

High-NA EUVにより、プロセス制御は補助的な作業から認定上の制約へと変化している。ASMLとimecが共同で設立した研究所は、試作機TWINSCAN EXE:5000へのアクセスを可能にするため2024年に開設され、20 nmピッチで10 nmの密集ラインを実現したと報告している。このスケールでは、焦点深度の縮小と、より厳格なオーバーレイ予算により、歩留まりの異常につながる前に変動を特定できる測定ループが必要となる。

マスク検査は、こうした移行の影響を特に受けやすい。ACTIS A300は、High-NA EUV環境におけるアクチニック・パターン付きマスク検査用に開発された。従来の非アクチニック検査では、リソグラフィー上重要な欠陥をすべて検出できない可能性があるためである。^{[3]SPIE Proceedings, Actinic patterned mask die-to-database inspection for High-NA EUV lithography (Lasertec ACTIS A300). doi.org}レチクル認定で地位を確保できるサプライヤーは、代替障壁の高さから恩恵を受ける可能性がある。検査能力を変更するには、マスク製造工程とファブ全体で再認証が必要となるためである。

5 nm未満のノードでは欠陥密度への感度が高まる

5 nm未満の寸法では、単なるノイズと歩留まりに影響する欠陥との区別が、経済的に重要となる。Semiconductor Engineeringは、5 nm未満では、欠陥検出において光学検査と電子ビームレビュー、高度な分類技術の組み合わせへの依存度が高まっていると指摘している。^{[4]Semiconductor Engineering, Nearly Invisible: Defect Detection Below 5nm, undated. semiengineering.com}このワークフローは、従来の検査を単に高解像度化したものではない。速度と感度のトレードオフに対応するために設計された、スクリーニングとレビューを連携させるアーキテクチャである。

これにより、低速のレビュー装置に送られる偽陽性の数を削減するシステムへの需要が高まる。また、歩留まりへの影響度が高いと考えられる欠陥を優先順位付けするソフトウェアの価値も高まる。ファブにとっての業務上の目標は、画像の収集量を最大化することではなく、欠陥の発生から分類、是正措置までの時間を短縮することである。

3D NANDおよびGAAアーキテクチャでは多層計測が必要

三次元NANDおよびゲート・オール・アラウンド（GAA）デバイスでは、重要寸法がウェーハ表面下に移行する。3D NANDでは、チャネルホールの形状、層厚、エッチング均一性を、ますます深くなる垂直積層構造全体にわたって特性評価する必要があり、上面からの光学技術の有用性が制限される。GAA構造でも、ナノシートの寸法と間隔が後続のプロセス層の下に埋め込まれるため、同様の制約が生じる。

X線ベースの手法と高度な電子顕微鏡は、光学装置では得られない非破壊測定または基準測定を提供することで、こうした埋め込み構造に対応する。SPIEの研究では、先端構造の特性評価を含む次世代半導体製造において、X線計測が有効な手法として挙げられている。これにより、サプライヤーには技術構成の組み合わせに関する機会が生まれる一方、新たな測定モダリティは量産環境で再現性、相関性、スループットを実証する必要があるため、認証までの道のりは長くなる。

自動車用チップではゼロ欠陥製造基準が求められる

自動車用半導体の生産では、トランジスタの微細化だけでなく、信頼性とトレーサビリティに結び付いた認定要件が重視されるため、成熟ノードと先端ノードの双方で検査需要が持続している。AEC-Q004のゼロ欠陥フレームワークは、プロセスライン、異常、装置、レチクルにわたる監視と制御に対応する。こうした要件は、アナログ、パワー、センサー、自動車用コントローラーの生産におけるプロセス制御装置の継続的な需要を支えている。

消費者向けデバイスとは異なり、自動車用部品は長期間にわたって生産が継続される場合がある。このライフサイクルは、特にファブが長年にわたり認定済みのプロセスウィンドウを維持する必要がある場合、保守、校正、プロセス最適化サービスの需要を支える可能性がある。その結果、需要は安定化するものの、最先端ロジックで使用される最高性能の検査構成が必ずしも必要になるわけではない。

AI/MLチップでは、より厳格なプロセス制御許容差が求められる

AIアクセラレーターと広帯域メモリの積層技術では、歩留まり損失による財務上の影響が拡大する。先端プロセッサは、高コストの最先端ロジックに加えて、制御が必要なインターフェース数を増加させるパッケージングおよびメモリ統合工程を組み合わせている。そのため、欠陥レビュー、オーバーレイ測定、平坦度制御、表面特性評価は、前工程とパッケージング工程の双方で重要となる。

この影響は、先端製造の資本集約度によってさらに増幅される。KLAは2024会計年度の半導体プロセス制御売上高として87.3億米ドルを報告しており、装置市場が軟調な環境にあってもプロセス制御への支出規模が大きいことを示している。したがって、AIインフラに関連する需要は高性能装置の稼働を支えるが、先端ノードの生産能力が比較的少数のファブに集中しているため、こうした需要は依然としてその影響を受けやすい。

主な抑制要因

高い資本コストが中小企業の導入を制限

高性能プロセス制御システムは、歩留まり向上による効果が多額の資本支出および運用負担を上回る場合にのみ、経済的に導入可能となる。このため、先端ノードまたは大規模生産を行う大手ファウンドリーやメモリメーカーが有利となる一方、特殊用途ファブや多くのOSATは、光学検査や既存の計測プラットフォームへの依存度が高い。結果として、市場は高性能装置による集中度の高い上位層と、装置の平均単価が低い、より広範な数量層に分かれている。

この分断により、最先端のアクチニック、マルチビーム、High-NA対応システムのアドレス可能市場は制限される。また、顧客が装置群全体を置き換えることなく装置性能を向上できるよう、サプライヤーはサービス、アップグレード、ソフトウェアの各製品・サービスの開発を促されている。

大規模生産ファブにおける装置スループットの制約

欠陥検査では、基本的な運用上のトレードオフが続いている。一般に、最高解像度の手法ほどスループットが低い。Semiconductor Engineeringは、5nm未満の欠陥検出がますます困難になっていると説明している。この領域では、電子ビーム装置が必要な感度を提供する一方、速度上の制約から選択的に導入する必要がある。統計的サンプリングによってコストとサイクルタイムを管理できるが、系統的な異常の特定が遅れる可能性がある。

マルチビームアーキテクチャと高度な計算分類により、このボトルネックを緩和できる可能性がある一方、システムの複雑性と導入コストが高まる可能性もある。したがって、この制約によって需要がなくなるわけではなく、購買判断が多層的な検査戦略へと方向付けられる。そこでは、高速な光学ツールが広範囲をスクリーニングし、低速なツールが最も影響の大きいシグナルを検証する。

実際の機会は、分解能単体を販売するのではなく、検査ワークフローの課題を解決することにある。スクリーニング速度、分類精度、またはレシピの安定性を向上させるシステムは、既存ファブの生産能力を引き出すことができる。また、サービスとソフトウェアは、認定済みツールの維持に伴う負担を軽減する。これは、ファブがプロセス感度とサイクルタイムおよび設備投資予算の制約とのバランスを取る必要がある場合に、特に重要となる。

半導体計測・検査市場のセグメント分析

装置タイプ別

検査システムの市場規模は 2025年に 71.6億米ドルに達し、7.64%の年平均成長率（CAGR）で拡大すると予測されており、計測システムの成長率を上回る。検査システムの大きな売上基盤は、大量のパターン形成済みウェーハ全体で、粒子、パターン欠陥、確率的故障を特定する必要性を反映している。新たなプロセス工程によって欠陥発生の可能性がある箇所が増えるにつれ、このカテゴリーの需要は段階的に高まる。

計測システムの市場規模は 2025年に 31.4億米ドルを占め、5.80%の年平均成長率（CAGR）で拡大すると予測されている。計測システムの役割は、フィーチャーへのアクセス性によってますます差別化されている。光学システムは高頻度のインライン測定で優位性を維持する一方、電子ビームおよびX線技術は、より高い分解能や埋め込み構造の特性評価を可能にする。商業的価値は、いずれか1つの技術を全面的に置き換えることではなく、これらのツール間の相関にある。

測定パラメーター別

フィーチャー寸法、ナノシート形状、コンタクト構造が電気特性を左右するにつれ、クリティカルディメンション計測の重要性は高まっている。後続するリソグラフィ層を狭いプロセスマージン内で位置合わせする必要がある場合、オーバーレイ計測も同様に不可欠である。Semiconductor Engineeringは、EUVパターニングにおけるオーバーレイ制御の課題が拡大していることを指摘している。そこでは、プロセス制御ループが、ますます厳しくなるリソグラフィ要件に対応しなければならない。 ^{[5]Semiconductor Engineering, How Overlay Keeps Pace With EUV Patterning, undated. semiengineering.com}

膜厚計測および材料計測は、成膜から配線形成まで、最も幅広いプロセス工程に対応する。この多様性により、最先端ノードの狭い用途よりも安定した需要基盤が形成される一方、変化する材料スタックに対応し、結果を下流の電気特性や歩留まりの結果と相関付けられるツールが求められるため、競争上の要件も生じる。

ノード技術別

7nm以下の最先端ノードは、2025年に54.3億米ドルの市場規模を占め、年平均成長率（CAGR）6.65%で成長すると予測されている。その重要性は、プロセスの複雑さとウェハー不良時の高コストに起因しており、マスク認定、オーバーレイ制御、パターン付きウェハー検査、欠陥レビューへのプレミアム支出を下支えしている。

8nm〜28nmの先進ノードは、年平均成長率（CAGR）13.38%で最も速く成長する層になると予測されている。この加速は、新たな微細化競争ではなく、自動車、産業、接続性用途向けの新設ファブ建設を反映している。新設拠点では、検査・計測の各カテゴリーにわたる幅広い初期装置群が必要となるため、最先端市場に集中する購買機会よりも、多様化した購買機会が生まれる。

28nmを超える成熟ノードは、2025年に28.5億米ドルの市場規模を生み出し、年平均成長率（CAGR）0.98%で成長すると見込まれている。既存設備の飽和が拡大を制約する一方、自動車、電力、アナログ、センシング用途が、品質管理、信頼性モニタリング、長期的なプロセス支援に対する需要を維持している。

提供形態別

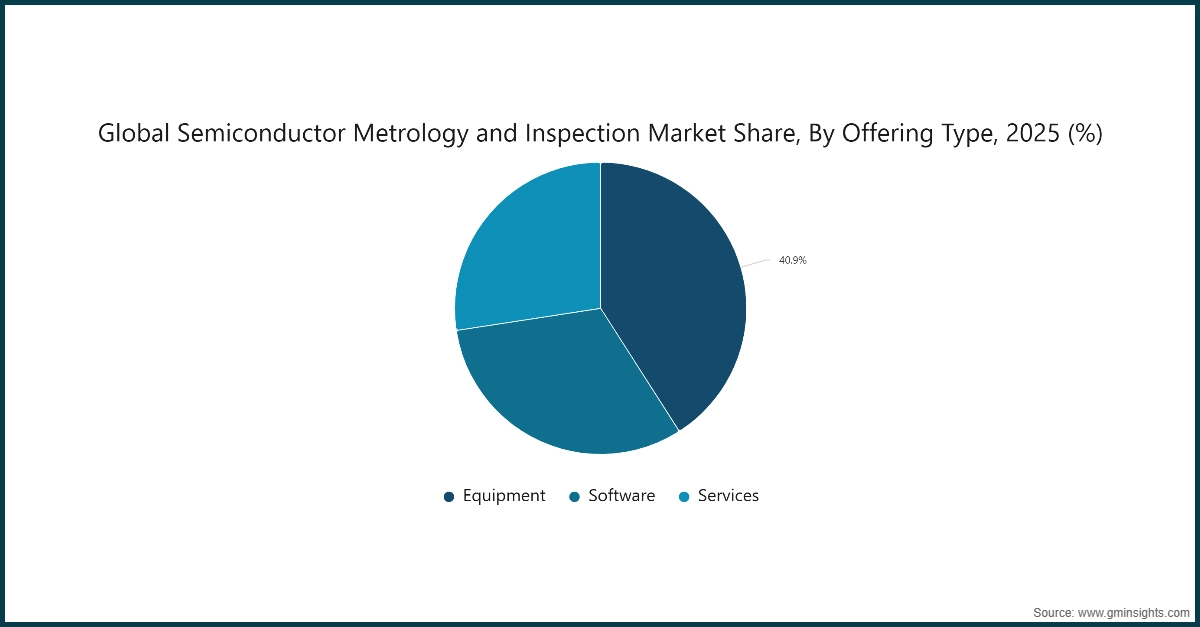

装置は引き続き最大の提供形態であるが、サービスは2026年の30.6億米ドルから2035年には67.1億米ドルへ拡大し、年平均成長率（CAGR）約9.1%で最も速く成長すると予測されている。ファブが立ち上げ段階から安定生産へ移行するなか、装置を全面的に更新することなく歩留まりを維持するには、校正、稼働率、プロセス支援、アップグレードの重要性が高まる。

ソフトウェアは、検査結果を実行可能なプロセス上の意思決定へ変換することで、この移行を支えている。高度な分類機能によりレビュー作業の負荷を軽減できるが、その価値は、信頼性の高い欠陥ライブラリ、レシピ統合、ファブ固有のフィードバックループへのアクセスに左右される。したがって、ソフトウェアとサービスは、サプライヤーに継続的な収益源をもたらすと同時に、顧客にとって既存装置の生産性を高める。

用途別

ウェハー製造におけるインライン制御は、リソグラフィ、成膜、エッチング、化学機械研磨、洗浄の各工程に組み込まれているため、測定頻度が最も高い。オフライン制御は異なる役割を担い、生産データによって歩留まりリスクが特定された場合に、根本原因分析、プロセス開発、基準特性評価を支援する。

マスクおよびレチクル用途は、マスク欠陥が多数のウェハーに複製される可能性があるため、高い価値を生み出す経済性を維持している。先進パッケージングは、従来のウェハー製造の範囲を超えてプロセス制御を拡張する。ハイブリッドボンディングと三次元集積では、反り、湾曲、表面トポグラフィー、アライメント、界面品質の測定が必要となるため、フロントエンドの計測技術がパッケージング工程にも導入されている。

最終ユーザー別

専業ファウンドリーは、歩留まりが利益率と顧客維持の双方に影響するため、最終ユーザー需要をリードしている。新ノードの導入と生産能力の拡大により、認定、生産立ち上げ、継続的なプロセス最適化を支援できるサプライヤーに、集中的な事業機会が生まれている。

IDMは、3D NAND向けの深構造計測や先進ロジック向けの寸法制御など、ロジックおよびメモリ固有のワークフロー全体で需要を生み出している。OSATは規模こそ小さいものの、先進パッケージングの拡大に伴い、従来のバックエンド光学検査や電気的試験を超えて、オーバーレイ、バンプ、界面の検査能力に対するニーズが高まっており、戦略的に重要なグループとなっている。

サービスは、第二の成長チャネルとなっている。約 9.1%のCAGRは、新規装置の受注が変動する場合でも、サプライヤーが既存設備の生産性向上プログラムに参画できることを示している。ハードウェア、アプリケーションサポート、分析機能を組み合わせる企業は、初期認定に伴う支出と、プロセス性能の維持に関連する継続的な収益の双方を取り込むうえで、より有利な立場にある。

半導体計測・検査市場の地域別分析

北米

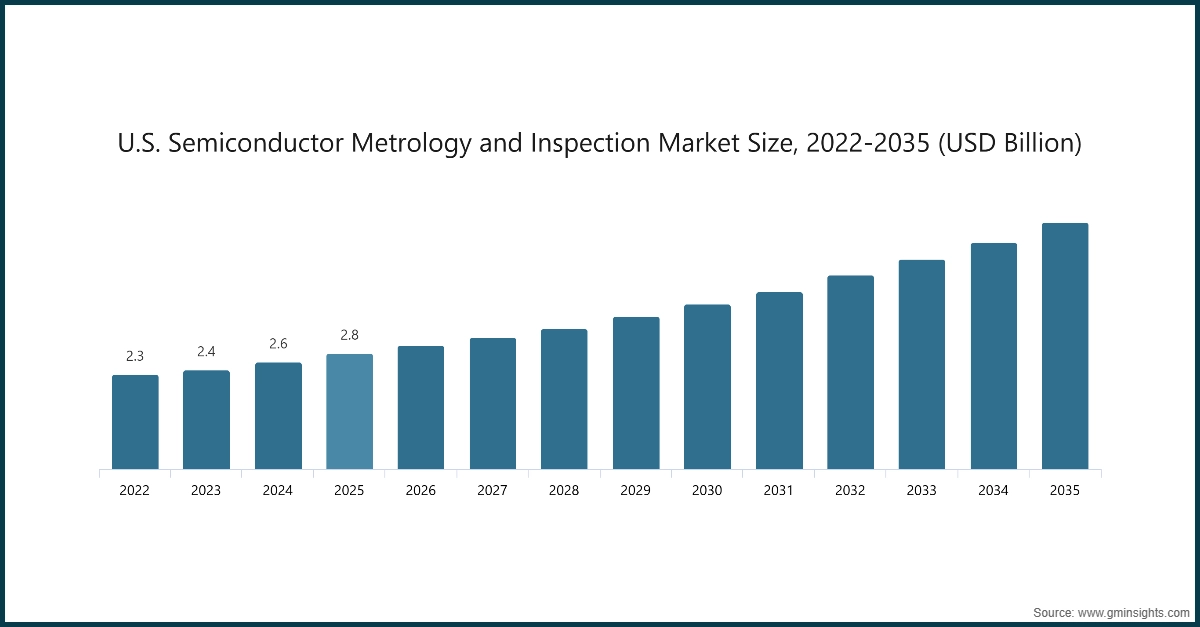

北米の市場規模は2025年に32.6億米ドルとなり、年平均成長率（CAGR）8.50%で成長すると予測されている。これは地域別で最も高い成長率である。米国は2025年の地域需要のうち27.8億米ドルを占め、カナダは4億7,878万米ドルを占めた。成長は、国内の装置サプライヤー、アプリケーション開発活動、米国の製造能力への投資によって支えられている。

地域の市場機会は、先端製造とサプライヤー支援エコシステムに集中している。新設ファブは初期装置調達の需要を創出するが、より長期的な優位性をもたらすのは、現地のエンジニアリング、プロセス認定、スペアパーツ、サービスのインフラである。これらにより、立ち上げ段階および量産時のダウンタイムを削減できる。

欧州

欧州では、自動車、産業機器、電力、特殊用途半導体の生産が市場を支えており、認定期間が長いことから、信頼性の高い計測・検査への需要が下支えされている。AEC-Q004フレームワークは、自動車用半導体製造におけるプロセス制御の関連基準を示している。 ^{[6]Automotive Electronics Council, AEC-Q004 Zero Defects Framework, undated. aecouncil.com} したがって、ドイツの自動車用半導体基盤は、最先端ロジックのみに焦点を当てた地域と比べ、成熟ノードと先端ノードがより持続的に混在する需要構成を支えている。

同地域の成長特性は、新たな先端ノード生産能力の整備計画にも左右される。グリーンフィールド投資によって、既存の自動車用途を超えて需要が広がる可能性があるものの、装置購入の進捗は、建設スケジュール、ファブの稼働開始、サプライヤー認定の節目に左右される。

アジア太平洋

アジア太平洋は2025年に36.3億米ドルとなり、最大の地域市場であった。中国は13.1億米ドルを占め、地域需要の約36.0%に相当した。一方、韓国は8億7,052万米ドル、約24.0%を占めた。韓国ではメモリ生産が集中しているため、深い3D NAND構造の特性評価に必要な特殊計測技術への需要が支えられている。 ^{[7]Semiconductor Engineering, 3D NAND Metrology Challenges Growing, undated. semiengineering.com}

中国の市場規模は商業的に重要であるものの、先端プロセス制御装置へのアクセスは、輸出管理およびライセンス条件の影響を受けている。日本は製造拠点として重要であるだけでなく、Hitachi、JEOL、Lasertec、Nikon、Toray Engineeringなどのサプライヤーにとっての国内市場としても重要である。インドとオーストラリアでは、国内製造、研究、技術インフラに関連する、規模は小さいものの発展途上にある需要基盤が形成されている。

ラテンアメリカ

ラテンアメリカの市場規模は 2025年に3億2,297万米ドルに達し、年平均成長率（CAGR）3.72%で成長すると予測されています。同地域の需要は、大規模な最先端ウェハー製造よりも、組立、テスト、エレクトロニクス製造に主に関連しています。そのため、高価格帯の前工程プロセス制御ツールに対する需要は限定される一方、光学検査、パッケージング制御、品質保証用途には引き続き機会があります。

中東・アフリカ

中東・アフリカの市場規模は 2025年に8億7,525万米ドルに達し、年平均成長率（CAGR）4.60%で成長すると見込まれています。需要は、エレクトロニクス製造、研究活動、技術インフラ投資に支えられていますが、最先端ウェハー工場の存在が限られているため、最も高度なプロセス制御プラットフォームの導入は制約されています。したがって、成長は低生産量の検査、特殊製造、研究用途に集中する可能性が高いと考えられます。

サプライヤーにとっては、地域市場の規模だけでなく、プロセスノード構成と顧客集中度に基づいて地域別の事業展開を評価する必要があります。高付加価値需要は、少数の先端工場およびマスクショップに依然として集中しています。一方、地域全体の拡大は、現地プロジェクトが装置認定および量産段階に到達するかどうかに左右されます。顧客が先端プロセス層と成熟プロセス層の両方で事業を展開する場合、製品ポートフォリオの幅広さと用途支援が決定的な要因となる可能性があります。

半導体計測・検査市場のシェアと競争環境

競争環境は、集中した市場シェアと専門性の高い技術ニッチの組み合わせによって形成されています。2024年には、KLAが市場の17.5%を占め、Applied Materialsが15.0%、Onto Innovationが12.6%、Thermo Fisher Scientificが7.6%、Hitachiが5.7%に続きました。この5社を合わせると、市場収益の58.4%を占めました。各社の地位は、プロセス制御業務全般における幅広い代替可能性というよりも、設置ベース、レシピ統合、用途に関する専門知識、認定実績の重要性を反映しています。

KLA Corporationは市場をリードしており、幅広いプロセス制御ポートフォリオと、先端製造ワークフローとの深い統合に支えられています。KLAは、2024会計年度の半導体プロセス制御部門の売上高として87億3,000万米ドルを報告しました。 ^{[8]KLA Corporation, KLA Corporation Reports Fiscal 2024 Fourth Quarter Results and Full Year Results. ir.kla.com}同社の規模は、検査、計測、レビュー、歩留まり管理ソフトウェアの分野で競争するサプライヤーにとって、ベンチマークとなっています。

Applied Materials, Inc.は、光学検査、電子線検査、計測、レビュー、プロセス制御ソフトウェアの各分野で競争しています。前工程と後工程の両方のプロセスフローにまたがる同社のポートフォリオにより、複雑な認定プログラムにおいて統合箇所の削減を求める顧客に対応できます。 ^{[9]Applied Materials, Metrology and Inspection, undated. appliedmaterials.com}

ASML Holding N.V.は、YieldStarオーバーレイ計測と、リソグラフィ制御ループとの近接性を通じて参入しています。同社によるHigh-NA EUVの開発活動は、新たなリソグラフィプロセスの認定が進むなか、オーバーレイ計測の戦略的重要性を高めています。

株式会社日立製作所は、株式会社日立ハイテクを通じて、CD-SEMおよび電子線レビュー用途で事業を展開しています。Thermo Fisher Scientific Inc.は、オフライン特性評価およびリファレンス計測に使用されるFIB-SEM、TEMなどの関連プラットフォームを提供しており、特に原子スケールでの構造確認が必要な用途に対応しています。

Onto Innovation, Inc.は、光学計測および先端パッケージ検査に注力しています。Nova Measuring Instruments Ltd.は、光学計測およびプロセス分析を中心に事業を展開しています。両社は、材料やパッケージ構造が変化するなかで、高スループットの測定とデータ解釈を必要とする顧客からの需要を取り込める立場にあります。

Advantest Corporation、Bruker Corporation、JEOL Ltd.、Nikon Corporation、Lasertec Corporation、Toray Engineering Co., Ltd.、Park Systems Corp.、Camtek Ltd.、Olympus（EVIDENT）、Zygo Corporation（AMETEK）は、CD計測、X線・材料分析、電子顕微鏡、オーバーレイ、アクチニックマスク検査、先端パッケージ、AFM、産業用顕微鏡、干渉式表面計測など、専門性の高いさまざまな要件に対応しています。

競争優位性は、顧客固有のプロセスフローにおいて、装置間の相関性と信頼性を実証できる能力によって決まります。最先端分野では、重要な制御ループに採用されたサプライヤーが、乗り換えコストによる実質的な保護を得られます。先端パッケージおよび成熟ノード用途では、価格性能に関する要件の幅が広いため、専門サプライヤーが参入できる余地が大きくなります。特に、顧客が完全に統合されたプロセス制御スイートではなく、対象を絞った測定を必要とする場合に、その傾向が強くなります。

最近の業界動向

2024年6月、ASMLとimecはフェルドホーフェンに共同のHigh-NA EUVリソグラフィ研究所を開設し、業界に試作機であるTWINSCAN EXE:5000スキャナーへのアクセスを提供しました。同研究所は、20nmピッチでの10nm密ライン露光の初期結果を報告し、次世代EUV向けのパターニング、計測、検査をめぐるエコシステム構築に着手しました。

2024年2月、imecは、確率的パターニングの課題に対応する検査手法や、小欠陥分析を支援するコンピューティング手法の利用など、High-NA EUVパターニングのエコシステム整備に向けた進展を報告しました。この動きは、スキャナーの導入後ではなく、リソグラフィの進展と並行して計測・検査要件への対応が進められていることを示しています。

KLAは、2024会計年度通期の売上高が 98.1億米ドルであり、そのうち半導体プロセス制御事業が 87.3億米ドルを占めたと報告しました。この結果は、装置サイクル全体に対する圧力が高まるなかでも、プロセス制御への支出が底堅いことを示す一方、サプライヤーが先端ファブの稼働率と顧客の設備投資予算に依存していることも浮き彫りにしています。

LasertecのACTIS A300アクチニックパターンドマスク検査装置の開発は、露光波長で欠陥の重要性を評価する必要があるHigh-NA EUVマスク環境を対象としています。この開発は、次世代リソグラフィの認定要件に直接対応する検査能力が、高い価値を持つことを示しています。
