Mercato delle apparecchiature per il controllo dei processi dei semiconduttori Dimensioni e quota 2026-2035

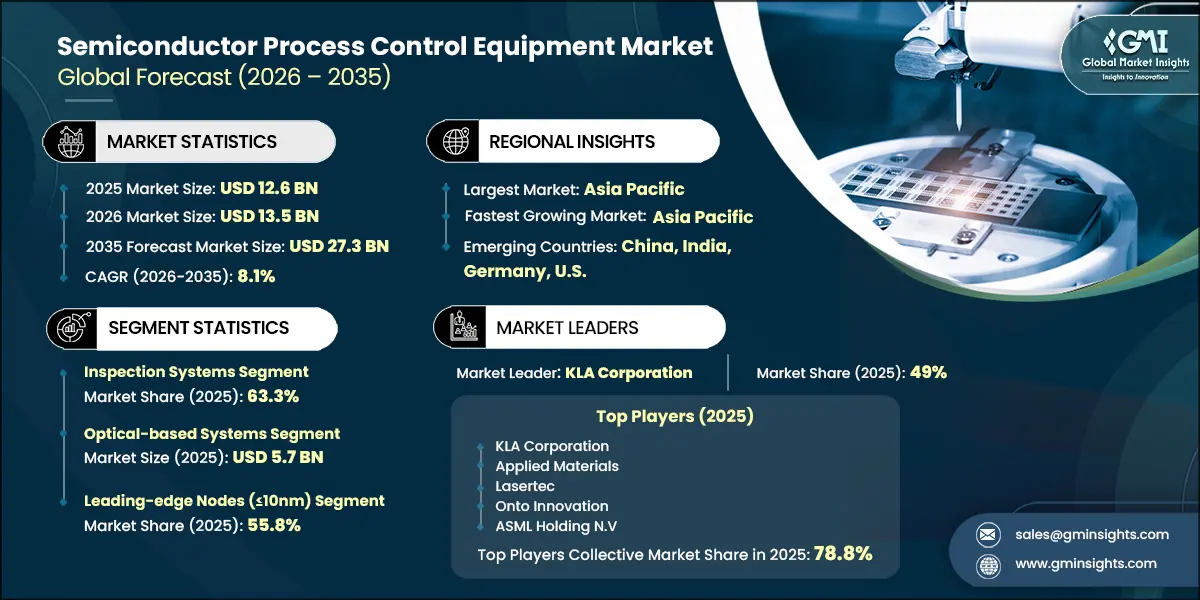

Dimensione del mercato delle apparecchiature per il controllo dei processi dei semiconduttori

Nel 2025, il mercato globale delle apparecchiature per il controllo dei processi dei semiconduttori era valutato a 12,6 miliardi di dollari USA e si prevede che aumenti da 13,5 miliardi di dollari USA nel 2026 a 27,3 miliardi di dollari USA entro il 2035, con un tasso di crescita annuo composto (CAGR) di circa l'8,1% nel periodo di previsione 2026–2035.

Questa espansione sostenuta poggia sulla convergenza di tre forze strutturali: l'accelerazione del ridimensionamento dei nodi avanzati fino a 3 nm e inferiori, che spinge i produttori a implementare attività più intensive di metrologia e ispezione a ogni fase del processo; un'ondata globale di investimenti in fabbriche di semiconduttori greenfield e brownfield, innescata dalle politiche industriali e dalla domanda trainata dall'intelligenza artificiale; e l'emergere dell'integrazione eterogenea come paradigma di packaging mainstream, che richiede un controllo dei processi di livello front-end negli ambienti back-end. Nel 2025, la spesa globale per le apparecchiature per semiconduttori ha raggiunto 135,1 miliardi di dollari USA, crescendo del 15% su base annua rispetto ai 117,1 miliardi di dollari USA del 2024, sostenuta dai continui incrementi della capacità produttiva nei circuiti logici avanzati, nella produzione di acceleratori per l'intelligenza artificiale e nelle memorie ad alta larghezza di banda.^{[1]SEMI, SEMI Reports Global Semiconductor Equipment Billings Reached $135 Billion in 2025, April 2026, semi.org} Nel 2024, le vendite globali di semiconduttori hanno raggiunto il record di 627,6 miliardi di dollari USA, con un aumento del 19,1% rispetto ai 526,8 miliardi di dollari USA del 2023, riflettendo la forte crescita della domanda di processori per l'intelligenza artificiale e dispositivi di memoria, che a sua volta sostiene la spesa in conto capitale dei produttori di chip e, a valle, l'approvvigionamento di apparecchiature.^{[2]Semiconductor Industry Association, Global Semiconductor Sales Totaled $627.6 Billion in 2024, February 2025, semiconductors.org} Nel 2024, la capacità produttiva mondiale è aumentata del 6% e si prevede che cresca di un ulteriore 7% nel 2025, raggiungendo il record di 33,7 milioni di wafer al mese in equivalenti da 8 pollici, mentre la capacità produttiva all'avanguardia a 5 nm e inferiori è aumentata del 13% nel solo 2024. Il segmento delle apparecchiature per il controllo dei processi dei semiconduttori, che comprende sistemi di ispezione dei wafer, analisi dei difetti su wafer con pattern e senza pattern, metrologia dimensionale e dei materiali e analisi integrate dei flussi di lavoro, opera come livello di protezione della resa all'interno di questa base produttiva in espansione; la domanda si intensifica poiché ogni nuovo nodo tecnologico richiede più punti di misurazione, dimensioni dei difetti rilevabili inferiori e una precisione di misurazione superiore rispetto al precedente.

La conseguenza commerciale è più evidente durante i periodi di qualificazione e di incremento della resa. Le nuove fabbriche richiedono una copertura di ispezione e metrologia prima che la produzione a volumi elevati si stabilizzi, mentre la complessità dei processi aumenta il costo di un'anomalia non rilevata dopo l'avvio della produzione. Le vendite record di semiconduttori e la crescita della fatturazione globale delle apparecchiature forniscono il contesto della domanda, ma la loro rilevanza per il controllo dei processi risiede nell'incremento associato della produzione di processori per l'intelligenza artificiale, memorie e circuiti logici avanzati, più che nella sola spesa complessiva per le apparecchiature. I fornitori in grado di collegare il rilevamento dei difetti, la misurazione e le azioni correttive all'interno del flusso di lavoro di una fabbrica sono pertanto nella posizione di acquisire valore sia dalla nuova capacità produttiva sia dalla maggiore intensità delle attività di misurazione.

Il presente report analizza il mercato globale delle apparecchiature per il controllo dei processi dei semiconduttori nel periodo storico 2022–2025, con il 2025 come anno di riferimento e un periodo di previsione dal 2026 al 2035. I valori di mercato sono espressi in milioni di dollari USA (nel testo principale e nelle tabelle), mentre i miliardi di dollari USA sono utilizzati ove appropriato in base al contesto.

Valori di mercato: valore di base nel 2025 pari a 12,60 miliardi di dollari USA; valore nel 2026 pari a 13,54 miliardi di dollari USA; valore previsto nel 2035 pari a 27,32 miliardi di dollari USA; CAGR 2026–2035 pari a circa l'8,1%.

Principali fattori di crescita

Fattore di crescita 1 - Crescente complessità dei nodi avanzati dei semiconduttori. Il percorso di scaling verso dispositivi gate-all-around da 3 nm, 2 nm e, infine, inferiori a 2 nm ridefinisce radicalmente ciò che le apparecchiature per il controllo dei processi devono essere in grado di realizzare. Nelle geometrie dei nodi GAA, le strutture dei transistor sono tridimensionali e presentano caratteristiche interne che gli strumenti ottici basati sulla superficie non sono in grado di caratterizzare completamente; le dimensioni critiche a livello dei nanosheet richiedono approcci di misurazione che combinano scatterometria, CD-SEM e tecniche basate sui raggi X, applicati nell'ambito di decine di fasi incrementali del processo.^{[3]IEEE International Roadmap for Devices and Systems (IRDS), Metrology Chapter 2023, 2023, irds.ieee.org} L'IEEE International Roadmap for Devices and Systems individua requisiti di precisione di misurazione inferiori al nanometro per i dispositivi logici dei nodi avanzati, con un controllo dell'overlay che si restringe a tolleranze nell'ordine di una singola cifra di nanometri e dimensioni dei difetti rilevati inferiori a 10 nanometri, ben all'interno dell'intervallo in cui una singola particella può distruggere un transistor. La variazione stocastica introdotta dalla litografia EUV aggiunge un'ulteriore complessità: la rugosità del bordo della linea e la variazione locale del CD devono essere misurate statisticamente, non in modo deterministico, richiedendo un campionamento più denso e software di controllo statistico dei processi più sofisticati. Ogni nuova generazione di nodi tecnologici aumenta generalmente il numero di fasi di controllo dei processi di circa il 15–20%, amplificando l'effetto sulla domanda a fronte di una base installata di wafer in crescita.

Fattore di crescita 2 - Aumento degli investimenti in nuovi impianti e nell'espansione della capacità a livello mondiale. La portata degli investimenti annunciati dal 2022 per la realizzazione ex novo di impianti di produzione di semiconduttori è senza precedenti nella storia del settore. TSMC ha annunciato un impegno complessivo di investimento negli Stati Uniti pari a 165 miliardi di dollari USA, comprendente tre nuovi impianti di produzione, due strutture per il packaging avanzato e un importante centro di ricerca e sviluppo a Phoenix, in Arizona.^{[4]TSMC, TSMC Intends to Expand Its Investment in the United States to US$165 Billion to Power the Future of AI, March 2025, pr.tsmc.com}La legge statunitense CHIPS and Science Act ha catalizzato l'assegnazione diretta di incentivi a diversi produttori di chip: Intel ha ricevuto fino a 7,865 miliardi di dollari USA, TSMC fino a 6,6 miliardi di dollari USA, Samsung fino a 4,745 miliardi di dollari USA e Micron fino a 6,44 miliardi di dollari USA in finanziamenti incentivanti. Il SEMI World Fab Forecast prevede 18 nuovi progetti di costruzione di fabbriche di semiconduttori avviati nel solo 2025, tra cui 15 impianti con wafer di diametro pari a 300 mm, che sosterranno la domanda di apparecchiature per il controllo dei processi una volta entrati nella produzione su larga scala tra il 2026 e il 2028. In Europa, l'European Chips Act sostiene investimenti tra cui l'espansione da 1,1 miliardi di euro di GlobalFoundries presso il sito di Dresda, finalizzata a raggiungere una capacità produttiva superiore a un milione di wafer all'anno entro end-2028. Ogni nuova fabbrica realizzata su un sito non precedentemente sviluppato rappresenta un ciclo pluriennale di investimenti in apparecchiature, durante il quale gli strumenti per il controllo dei processi vengono acquistati in sequenza per le fasi di qualificazione, avvio della produzione e produzione su larga scala.

Fattore di crescita 3 - Maggiore attenzione al miglioramento della resa produttiva e all'efficienza manifatturiera. Nei nodi più avanzati, il costo per wafer è aumentato al punto che, per una fonderia ad alto volume, anche un miglioramento di 1 punto percentuale della resa produttiva si traduce in decine di milioni di dollari USA di ricavi aggiuntivi all'anno. Questa pressione economica ha trasformato il controllo dei processi da funzione di garanzia della qualità a strategia centrale per la gestione della resa produttiva. Il software di controllo avanzato dei processi (APC), integrato con i dati di metrologia in linea, consente di modificare le ricette in tempo reale, riducendo la variabilità del processo tra strumenti diversi e tra lotti diversi. La crescita di Onto Innovation nell'esercizio 2024, con i ricavi degli strumenti di ispezione Dragonfly e quelli della metrologia dei film Iris entrambi più che raddoppiati, riflette la crescente propensione dei produttori di chip a investire in piattaforme di controllo dei processi in grado di ridurre concretamente i tempi di avvio della resa produttiva. Anche Camtek ha registrato una crescita dei ricavi del 36% nel 2024, poiché i produttori di chip HPC e AI hanno ampliato la copertura dell'ispezione nelle fasi di packaging avanzato.

Fattore di crescita 4 - Espansione del packaging avanzato e dell'integrazione eterogenea. Il passaggio dal ridimensionamento dei die monolitici alle architetture system-in-package che utilizzano CoWoS, il packaging fan-out a livello di wafer e il bonding ibrido ha creato un dominio applicativo completamente nuovo per le apparecchiature di controllo dei processi. Questi schemi di packaging richiedono l'ispezione dei micro-bump, la metrologia dello spessore e della composizione dello strato di redistribuzione (RDL), la misurazione dell'allineamento dei die e il controllo della qualità del bonding dei wafer, il tutto a scale dimensionali e con requisiti di produttività che ricordano la produzione front-end più che il tradizionale assemblaggio back-end. La crescita dei ricavi di Nova Ltd. nel 2024, pari al 30% su base annua e corrispondente a 672,4 milioni di dollari USA, è stata in parte sostenuta dai processi di packaging avanzato, i cui ricavi all'interno di tale segmento sono più che raddoppiati. Camtek riferisce che l'ispezione correlata all'HPC per il packaging avanzato ha rappresentato circa il 50% dei ricavi dell'esercizio 2024, con i package di GPU per l'AI e di chiplet di memoria a sostenere la domanda. Poiché TSMC, Samsung e Intel ampliano la capacità di packaging CoWoS ed EMIB per soddisfare la domanda di acceleratori per l'AI, i requisiti di ispezione e metrologia per ogni introduzione di package aumentano proporzionalmente.

Fattore di crescita 5 - Adozione di ambienti produttivi basati sui dati e automatizzati. I principali produttori di semiconduttori stanno passando ad ambienti di controllo dei processi potenziati dall'AI, nei quali i dati di metrologia e ispezione provenienti da centinaia di strumenti vengono acquisiti continuamente da modelli di machine learning che prevedono le deviazioni, raccomandano azioni correttive e ottimizzano in tempo reale i piani di campionamento delle misurazioni. TSMC ha implementato funzionalità di AI di NVIDIA per la litografia computazionale, l'ispezione dei difetti e il controllo avanzato dei processi nelle proprie fabbriche, utilizzando le librerie cuML accelerate dalle GPU per elaborare simultaneamente centinaia di migliaia di parametri provenienti da migliaia di fasi produttive. Questo cambiamento architetturale aumenta la componente software degli acquisti di apparecchiature per il controllo dei processi, consente misurazioni più frequenti e mirate sull'hardware esistente e accresce i costi di sostituzione sia per l'hardware degli strumenti sia per le piattaforme di analisi sviluppate su di esso.

Principali fattori limitanti

Fattore limitante 1 - Elevata intensità di capitale e aumento dei costi degli strumenti avanzati di controllo di processo. Un singolo sistema di ispezione delle maschere EUV di fascia alta di Lasertec può costare diverse decine di milioni di dollari, mentre le piattaforme avanzate di ispezione dei wafer con pattern di KLA hanno prezzi comparabili. Con la riduzione delle dimensioni dei nodi di processo e l'aumento della complessità degli strumenti, l'esborso di capitale necessario per una suite completa di controllo di processo in una fab all'avanguardia cresce proporzionalmente. Per i produttori di dispositivi integrati di dimensioni minori, le aziende fabless adiacenti e i produttori di chip nei mercati emergenti che tentano di costruire fab locali, il costo delle apparecchiature di controllo di processo rappresenta una quota significativa della spesa complessiva per le apparecchiature di fabbricazione dei wafer (WFE), creando barriere all'adozione difficili da superare senza consistenti sussidi pubblici o strutture di co-investimento. Anche presso gli IDM consolidati, i budget di capitale destinati al controllo di processo competono con gli investimenti in deposizione, incisione e litografia e, durante le fasi discendenti del ciclo industriale, gli aggiornamenti discrezionali degli strumenti possono essere rinviati. Questo fattore limitante riguarda anche il costo totale di proprietà: i sistemi avanzati a fascio elettronico richiedono infrastrutture per camere bianche, isolamento dalle vibrazioni e personale di assistenza qualificato, i cui costi si sommano al prezzo di acquisto indicato.

Fattore limitante 2 - Crescente complessità dell'integrazione degli strumenti e sovraccarico di dati nelle fab. Una moderna fab all'avanguardia da 300 mm utilizza centinaia di strumenti di controllo di processo di diversi fornitori, ciascuno dei quali genera flussi di dati ad alta frequenza in formati proprietari. L'integrazione di questi flussi di dati in un livello coerente di analisi dello stabilimento in tempo reale richiede investimenti significativi in middleware, infrastrutture dati e competenze ingegneristiche. Il divario tra la velocità con cui gli strumenti di controllo di processo generano dati e la capacità della fab di interpretarli e utilizzarli crea un limite pratico alla frequenza di ispezione e alla densità di misurazione per wafer. I produttori di chip che non riescono a ricavare informazioni operative dai dati prodotti dalla flotta di strumenti esistente esiteranno ad acquistare ulteriore capacità di misurazione. Gli standard di interoperabilità restano incompleti e il rischio di dipendenza da un singolo fornitore, associato all'adozione di una determinata piattaforma di analisi, scoraggia alcuni acquirenti dal dispiegare pienamente le funzionalità di nuova generazione per il controllo di processo. Poiché i sistemi di ispezione e metrologia integrano sempre più algoritmi di intelligenza artificiale, l'onere si sposta ulteriormente verso la validazione del software, il nuovo addestramento dei modelli e la governance della cybersicurezza, ambiti nei quali molti team operativi delle fab non dispongono di risorse dedicate.

Ciò crea un ambiente di acquisto biforcato, anziché un ciclo di aggiornamento uniforme. Le fonderie con nodi avanzati daranno priorità alla sensibilità, alle analisi a ciclo chiuso e alla risposta rapida alle anomalie; le fab con nodi maturi e specializzati valuteranno la copertura rispetto al costo degli strumenti, all'impegno di integrazione e alla capacità di assistenza. I fornitori che integrano ispezione, metrologia e analisi degli impianti in un flusso di lavoro interoperabile possono ridurre il rischio di implementazione per gli acquirenti, mentre i fornitori che dipendono da hardware autonomo sono maggiormente esposti al rinvio degli aggiornamenti. Il fattore limitante, pertanto, non consiste semplicemente in una riduzione della spesa: sposta il vantaggio competitivo verso le piattaforme che trasformano grandi volumi di dati in decisioni operative senza aggiungere un ulteriore onere parallelo di gestione dei dati.

Analisi per segmento del mercato delle apparecchiature per il controllo dei processi dei semiconduttori

Per tipologia di apparecchiatura

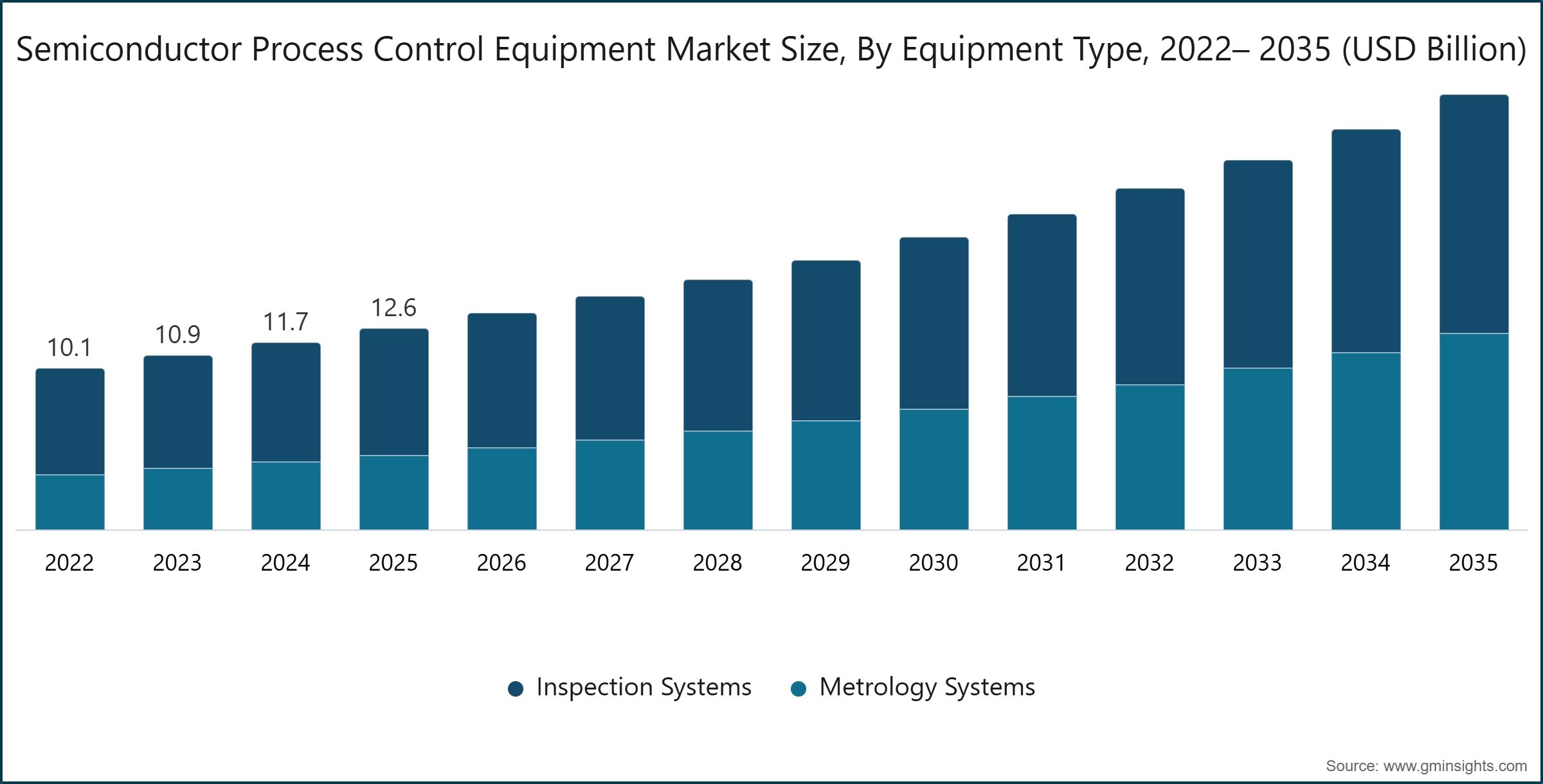

Nel 2025, i sistemi di ispezione hanno rappresentato il segmento più ampio tra i due segmenti per tipologia di apparecchiatura, con 7.979,14 milioni di dollari USA, riflettendo la base installata consolidata e ampia di piattaforme per l'ispezione di wafer con pattern, l'ispezione di wafer senza pattern e l'analisi dei difetti in entrambe le fab all'avanguardia e mature a livello globale. Nell'ambito dell'ispezione, l'ispezione di wafer con pattern affronta il caso d'uso tecnicamente più complesso, ovvero il rilevamento dei difetti sui wafer lavorati rispetto a uno sfondo caratterizzato da pattern complessi, e rappresenta la quota prevalente dei ricavi. Gli strumenti per l'ispezione di wafer con pattern devono identificare difetti critici sempre più piccoli, compresi i difetti di stampa stocastici derivanti dai processi EUV, a velocità compatibili con la produzione in grandi volumi. Le serie Surfscan e 2930 di KLA e le piattaforme concorrenti di Hitachi High-Tech (CD-SEM) rappresentano i principali strumenti destinati a soddisfare questo requisito. L'ispezione di wafer senza pattern, che analizza wafer nudi o sottoposti a lavorazioni limitate alla ricerca di particelle, graffi e anomalie superficiali, funge da primo controllo di qualità dopo la consegna dei wafer e dopo le fasi critiche di deposizione; la domanda di questo sotto-segmento è direttamente collegata ai volumi di avvio dei wafer anziché alla complessità del nodo, il che ne fa un flusso di ricavi più stabile e sensibile ai volumi. I sistemi di analisi dei difetti, principalmente strumenti di analisi con fascio elettronico ad alta risoluzione, vengono impiegati dopo che l'ispezione ha segnalato difetti potenziali, fornendo informazioni sulla classificazione e sulle cause profonde; la loro adozione aumenta con il passaggio dei produttori di chip a flussi di lavoro automatizzati per la classificazione dei difetti, che riducono il tempo dedicato dagli ingegneri all'analisi.

I sistemi di metrologia, pur rappresentando 4.620,86 milioni di dollari USA nel 2025, registrano il CAGR più elevato del segmento, pari al 10,3%, riflettendo il crescente onere di misurazione ai nodi avanzati. La metrologia dimensionale comprende la CD-SEM per la misurazione delle dimensioni critiche, la scatterometria ottica per la caratterizzazione dell'overlay e della struttura degli strati sottili e le tecniche emergenti basate sui raggi X (CD-SAXS) per la misurazione di strutture 3D che i metodi ottici non sono in grado di risolvere. La metrologia dei materiali comprende lo spessore, la composizione e la tensione degli strati, nonché la chimica superficiale, proprietà fondamentali per le strutture di gate multistrato, gli strati barriera nelle memorie DRAM e la metallizzazione nelle interconnessioni avanzate. Ai nodi GAA da 2 nm e inferiori, la larghezza dei nanosheet gate-all-around, l'altezza delle alette e la qualità degli strati di interfaccia richiedono tutte misurazioni con una precisione inferiore all'angstrom, stimolando la domanda di strumenti ad alte prestazioni in entrambe le sottocategorie. La transizione verso il packaging avanzato amplia ulteriormente la domanda di metrologia: la larghezza e la spaziatura delle linee RDL, l'uniformità dell'altezza dei bump di saldatura, la profondità di recessione dei pad per l'ibridazione e la caratterizzazione dei through-silicon via (TSV) rappresentano tutti nuovi requisiti di misurazione che, fino a cinque anni fa, erano in gran parte assenti dalle roadmap tradizionali della metrologia. Nova Ltd.

La crescita del fatturato del 30% nel 2024, sostenuta in parte dalla metrologia avanzata per il packaging, illustra come il panorama della domanda si stia ampliando strutturalmente.^{[5]Nova Ltd., Nova Reports Record Fourth Quarter and Full Year 2024 Results, February 2025, novami.com}

Per tipologia di tecnologia

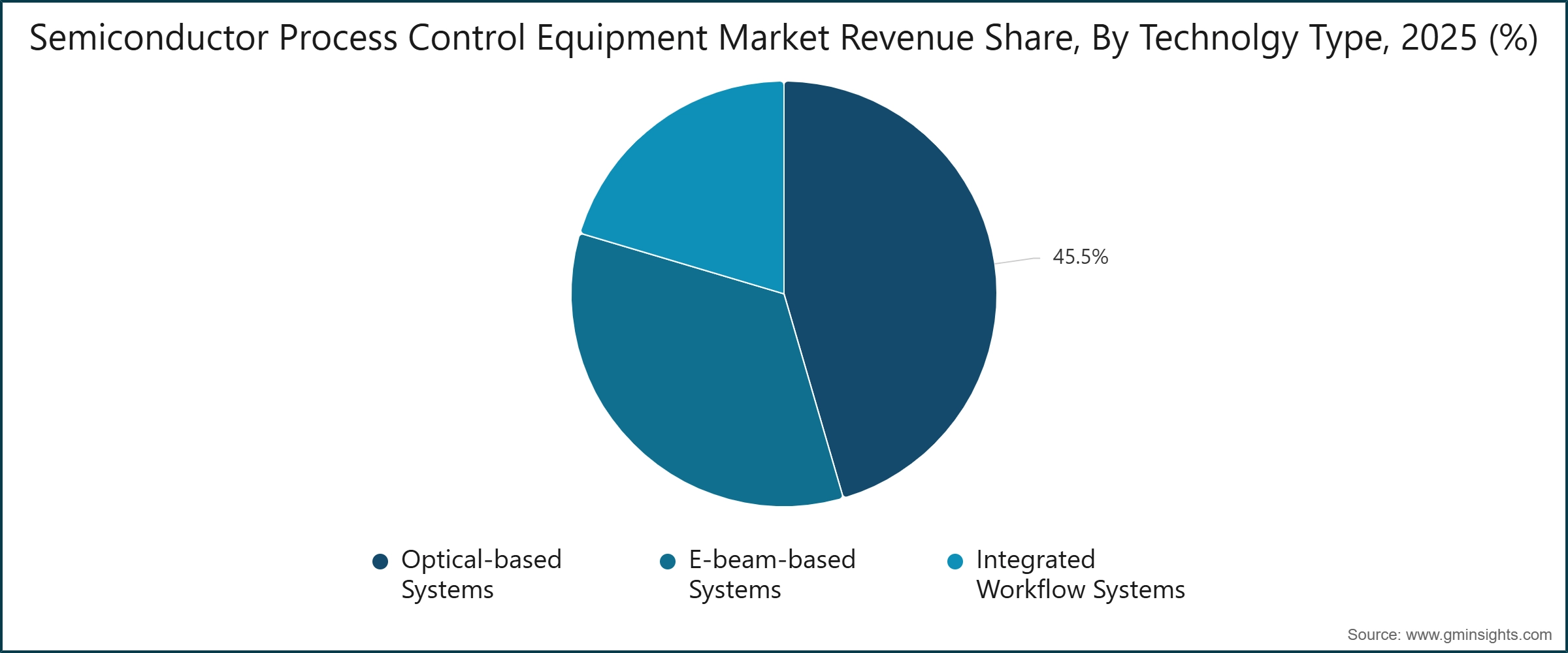

I sistemi basati sull'ottica rappresentano il segmento tecnologico più ampio, con un valore di 5.733,89 milioni di dollari USA nel 2025. Questi sistemi sfruttano decenni di implementazione in migliaia di fab in tutto il mondo e offrono i vantaggi in termini di produttività necessari per il campionamento del 100% dei wafer nella produzione ad alto volume. Le piattaforme di ispezione e metrologia ottica, tra cui l'ispezione brightfield e darkfield nell'ultravioletto profondo (DUV), l'ellissometria spettroscopica, la riflettometria e la scatterometria, restano la tecnologia di riferimento per la maggior parte delle fasi di processo in cui le dimensioni delle strutture rimangono pari o superiori al limite di risoluzione ottica. ZEISS e Applied Materials sono operatori di rilievo nel controllo ottico dei processi; nell'esercizio 2024/25 ZEISS ha generato 5,055 miliardi di euro di ricavi nella Tecnologia per la produzione di semiconduttori, con un aumento del 23% su base annua.^{[6]ZEISS Group, ZEISS Concludes Fiscal Year 2024/25 with Solid Growth, 2025, zeiss.com} Tuttavia, il limite fondamentale della tecnologia, ossia l'impossibilità per l'ottica classica di risolvere strutture più piccole di circa metà della lunghezza d'onda dell'illuminazione, sta favorendo una graduale transizione verso approcci complementari e ibridi nei nodi tecnologici più avanzati.

I sistemi basati sulla tecnologia e-beam costituiscono il segmento tecnologico in più rapida crescita, con un CAGR del 9,9%, sostenuto dalla necessità di ispezionare e misurare strutture che i sistemi ottici non sono sempre più in grado di caratterizzare adeguatamente. Gli strumenti a fascio elettronico comprendono i CD-SEM per la misurazione delle dimensioni, i sistemi di ispezione dei wafer basati su e-beam per il rilevamento ad alta sensibilità dei difetti sui wafer con pattern e i sistemi e-beam di revisione per la classificazione dei difetti. Il principale compromesso, tra produttività e sensibilità, ha storicamente limitato l'e-beam a regimi di ispezione basati sul campionamento anziché sull'ispezione del 100%; tuttavia, i progressi in corso nelle architetture multibeam e nella parallelizzazione delle colonne stanno ampliando i limiti della produttività. La serie ACTIS A300 di Lasertec utilizza un'illuminazione attinica, ossia a lunghezza d'onda EUV, anziché elettroni per l'ispezione delle maschere EUV, occupando una nicchia critica per la quale attualmente non esiste alcuna tecnologia alternativa su scala commerciale. I ricavi di KLA derivanti dall'ispezione dei wafer nell'esercizio 2025, pari a 6,199 miliardi di dollari USA e in aumento del 43% su base annua, riflettono la forte crescita della domanda sia di strumenti ottici sia di strumenti e-beam per l'ispezione dei wafer, mentre l'espansione delle fab ha accelerato.

I sistemi integrati per la gestione dei flussi di lavoro, pari a 2.568,67 milioni di dollari USA nel 2025 e con un CAGR del 3,4%, rappresentano il tasso di crescita assoluto più basso in questa dimensione. Il segmento comprende piattaforme hardware-software unificate che combinano ispezione, metrologia e analisi all'interno dell'architettura di un unico fornitore. Il CAGR contenuto riflette due forze contrapposte: sebbene la domanda di integrazione dei flussi di lavoro sia elevata, trainata dal sovraccarico di dati identificato in precedenza come fattore limitante, gli acquirenti stanno ancora gestendo la transizione dalle architetture multi-fornitore all'adozione di piattaforme integrate; inoltre, la base di ricavi del segmento comprende sistemi software legacy già installati, i cui cicli di aggiornamento sono più lunghi rispetto a quelli di rinnovo dell'hardware. Nel periodo di previsione, il consolidamento degli strumenti autonomi in soluzioni integrate trasferirà sempre più ricavi dall'hardware al software e ai servizi ricorrenti, sottostimando potenzialmente l'importanza economica di questo segmento rispetto ai ricavi derivanti dalle sole apparecchiature.

Per applicazione

La domanda di apparecchiature per il controllo dei processi è distribuita lungo il flusso di lavoro della produzione di semiconduttori, con requisiti distinti in ogni fase. I valori Pre-ME non sono disponibili per i segmenti applicativi; quanto segue riflette un'analisi direzionale supportata dalla ricerca.

Il Front-End-of-Line (FEOL) rimane il principale ambito applicativo e comprende la formazione dei transistor, la deposizione dello stack di gate, l'impianto ionico e l'isolamento mediante trincee poco profonde. I requisiti di controllo dei processi FEOL sono i più impegnativi sotto il profilo tecnico e quelli a maggiore intensità di valore per wafer; comprendono la misurazione dell'overlay litografico, il controllo del CD del gate, la caratterizzazione dello spessore dei film e l'ispezione dei difetti sui pattern nei nodi in cui ogni livello di fotomaschera richiede più cicli di misurazione. Il passaggio alla litografia EUV ha ampliato notevolmente i requisiti di controllo dei processi FEOL: i difetti di patterning stocastico richiedono una maggiore sensibilità di ispezione e un campionamento statistico, mentre l'introduzione dell'EUV ad alta apertura numerica (High-NA EUV) intensificherà ulteriormente le esigenze di misurazione. Il controllo dei processi FEOL rappresenta la maggiore concentrazione di ricavi all'interno del segmento applicativo, sostenuto dalla predominanza dei sistemi di ispezione e dal ruolo di primo piano degli strumenti ottici e a fascio elettronico in questo contesto.

Il Back-End-of-Line (BEOL) comprende la formazione delle interconnessioni, ovvero la deposizione dei metalli, la planarizzazione chimico-meccanica (CMP) e gli strati barriera/dielettrici attraverso decine di livelli di metallizzazione. Con l'aumento del numero di strati metallici nei dispositivi logici e di memoria avanzati, i requisiti di metrologia BEOL si ampliano proporzionalmente. Lo spessore dei film, la resistenza di strato e la topografia superficiale dopo la CMP sono obiettivi di misurazione standard; tra le sfide emergenti figurano il monitoraggio dei vuoti nelle interconnessioni multilivello, il rilevamento delle anomalie ai bordi dei grani sensibili all'elettromigrazione e la caratterizzazione dell'integrità dei dielettrici low-k sotto stress termico. Nova Ltd. e Applied Materials sono operatori di primo piano nel controllo dei processi BEOL e offrono soluzioni di metrologia specifiche per gli endpoint della CMP, il rilevamento dei residui post-incisione e l'overlay BEOL.

Il packaging avanzato è il sottosegmento applicativo in più rapida crescita, sostenuto dalla diffusione delle architetture di integrazione eterogenea, tra cui CoWoS, SoIC e il packaging fan-out a livello di pannello. I requisiti di metrologia per il packaging avanzato comprendono la larghezza e lo spessore delle linee RDL, l'uniformità dell'altezza dei micro-bump, l'allineamento dei pad per l'hybrid bonding entro decine di nanometri, l'altezza di esposizione dei TSV e la misurazione della deformazione a livello di pannello o di wafer ricostituito. Tali requisiti rendono necessarie capacità di misurazione di classe front-end, tra cui la misurazione dell'overlay submicrometrico e il controllo dello spessore dei film al livello di pochi nanometri, in un ambiente back-end, favorendo una spesa in conto capitale che storicamente era concentrata nelle fasi a monte. I ricavi di Onto Innovation derivanti dal packaging basato sull'intelligenza artificiale sono cresciuti del 180% nel 2023, nell'anno fiscale 2024, mentre Camtek riferisce che circa il 70% dei suoi ricavi dell'anno fiscale 2024 è derivato da applicazioni HPC e da altre applicazioni di packaging avanzato.

Per nodo di processo

I nodi all'avanguardia (≤10 nm) hanno rappresentato 7.026,96 milioni di dollari USA nel 2025, la maggior parte del mercato in termini di valore, riflettendo la maggiore intensità di misurazione e la maggiore sofisticazione degli strumenti richieste nei nodi da 5 nm, 3 nm e nei nodi da 2 nm in fase di sviluppo prodotti da TSMC, Samsung Foundry e Intel Foundry Services. L'intensità della spesa per il controllo dei processi per wafer nei nodi ≤10 nm supera sostanzialmente quella dei nodi maturi, poiché il numero di fasi del processo che richiedono misurazioni è maggiore, i limiti di rilevamento delle dimensioni dei difetti sono più stringenti e la penalizzazione economica associata alla perdita di resa sui costosi wafer dei nodi avanzati è più elevata. I dati SEMI, che mostrano una crescita del 13% della capacità dei nodi all'avanguardia nel 2024 e una crescita prevista del 17% nel 2025, sostengono direttamente la domanda di apparecchiature per questo segmento.

I nodi maturi (>10 nm) presentano un tasso di crescita annuo composto (CAGR) più elevato, pari al 9,2% fino al 2035, a fronte dell'espansione su larga scala della capacità attualmente in corso per i nodi maturi destinati alle applicazioni automobilistiche, industriali, IoT e della difesa negli Stati Uniti.

Europa, Giappone, India e Sud-est asiatico. Gli impianti statunitensi finanziati dal CHIPS Act produrranno chip con nodi che vanno dalle tecnologie più avanzate fino a 28 nm e 40 nm; l'espansione di GlobalFoundries a Dresda è orientata ai chip speciali e per il settore automobilistico; inoltre, la capacità produttiva giapponese sostenuta dal governo sui nodi maturi presso Rapidus e le fonderie allineate con Toyota richiederà apparecchiature per il controllo dei processi in volumi mai osservati prima in queste aree geografiche. L'espansione tuttora in corso della capacità produttiva nazionale cinese sui nodi maturi rappresenta un ulteriore contributo significativo: SMIC, Hua Hong Semiconductor e le fonderie associate stanno ampliando la produzione a 28–65 nm, stimolando la domanda di apparecchiature per l'ispezione e la metrologia, che non può essere soddisfatta facilmente dagli strumenti nazionali, dato che il livello di localizzazione della metrologia nazionale rimane inferiore al 10%. Il fatto che il CAGR dei nodi maturi superi quello delle tecnologie più avanzate è quindi una questione di volumi, determinata dalla diversificazione geografica della capacità produttiva, non di intensità.

Per utilizzo finale

I valori Pre-ME non sono disponibili per i segmenti di utilizzo finale; la seguente analisi direzionale è supportata dalla ricerca.

I produttori integrati di dispositivi (IDM) sono stati storicamente i principali acquirenti di apparecchiature per il controllo dei processi, poiché aziende come Intel, Samsung Electronics, Micron, SK Hynix e Texas Instruments gestivano reti complete di fabbriche che richiedevano una copertura completa di ispezione e metrologia. Gli IDM acquistano strumenti per il controllo dei processi lungo la gamma più ampia di applicazioni, dal FEOL al BEOL fino al packaging avanzato, e tendono a mantenere rapporti di lunga durata con fornitori preferenziali, fondati su accordi di assistenza. L'investimento annunciato da Samsung, superiore a 37 miliardi di dollari USA in Texas nell'arco di diversi anni, e l'investimento di Micron, fino a 150 miliardi di dollari USA nell'arco di due decenni in Idaho e New York, stimoleranno una considerevole domanda di apparecchiature per il controllo dei processi da parte degli IDM nel periodo di previsione.

Le fonderie pure-play sono il sottosegmento di utilizzo finale in più rapida crescita per impatto sulla domanda di apparecchiature per il controllo dei processi, poiché TSMC, Samsung Foundry, GlobalFoundries e SMIC gestiscono complessivamente la maggiore capacità produttiva avanzata a livello globale e realizzano prodotti per la gamma più ampia di clienti, nodi di processo e tipologie di dispositivi. Il solo investimento annunciato da TSMC negli Stati Uniti, pari a 165 miliardi di dollari USA, rappresenterebbe un ciclo di approvvigionamento pluriennale di apparecchiature per il controllo dei processi di notevole entità. Le fonderie pure-play richiedono inoltre le capacità di controllo dei processi più sofisticate, poiché devono garantire le prestazioni dei processi a molteplici clienti fabless su nodi tecnologici gestiti simultaneamente. I ricavi geografici di KLA, pari a concentration-26,4% a Taiwan nel FY2025-reflects, riflettono l'elevato potere d'acquisto di TSMC e del suo ecosistema di fonderie.

Gli OSAT (assemblaggio e collaudo di semiconduttori affidati a fornitori esterni) hanno storicamente rappresentato la categoria di utenti finali più piccola per le apparecchiature di controllo dei processi, poiché le attività tradizionali di assemblaggio e collaudo non richiedevano le capacità di misurazione in linea della produzione front-end. Il packaging avanzato sta modificando questo quadro: gli OSAT, tra cui ASE Group, JCET e Amkor Technology, stanno effettuando investimenti significativi nella capacità CoWoS e in altre piattaforme di packaging ad alta densità, che richiedono strumenti di ispezione e metrologia precedentemente esclusi dall'ambito di acquisto degli OSAT. Con il trasferimento del packaging avanzato agli OSAT per integrare la capacità di packaging delle fonderie captive, questo segmento di utilizzo finale rappresenterà una quota crescente della domanda di apparecchiature per il controllo dei processi fino al 2035.

Anche la composizione del segmento limita l'utilità di una narrazione incentrata esclusivamente sui nodi all'avanguardia. Si prevede che i nodi maturi crescano più rapidamente di quelli all'avanguardia, poiché gli incrementi di capacità sostenuti dalle politiche pubbliche ampliano il numero di fab che necessitano di ispezioni e metrologia affidabili, anche quando l'intensità di misurazione per wafer è inferiore. Gli incentivi statunitensi e l'espansione di GlobalFoundries a Dresda dimostrano come una capacità produttiva specializzata e automobilistica distribuita geograficamente possa sostenere tale domanda. Per i fornitori, ciò implica una strategia di prodotto articolata su due direttrici: i clienti dei nodi all'avanguardia richiedono sensibilità e profondità di misurazione, mentre i clienti dei nodi maturi, degli OSAT e del packaging attribuiscono maggiore valore alla produttività, alle configurazioni specifiche per applicazione e ai flussi di lavoro di controllo implementabili.

Analisi regionale del mercato delle apparecchiature per il controllo di processo dei semiconduttori

Nord America

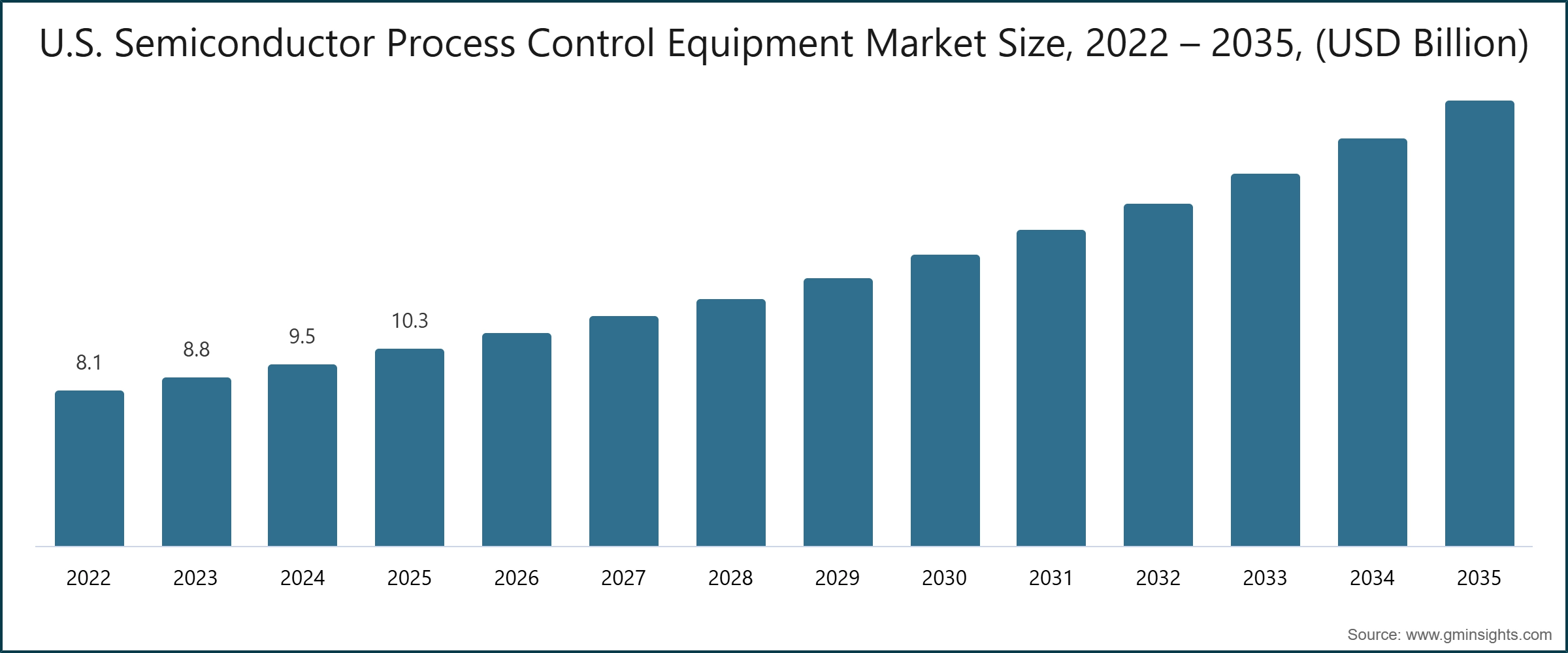

Con un valore di 3.591,36 milioni di dollari USA nel 2025, il Nord America è il secondo mercato regionale per dimensione, con un CAGR dell'8,6%, e dovrebbe registrare una crescita sproporzionata nel periodo di previsione, poiché la costruzione di fab catalizzata dal CHIPS Act si traduce in approvvigionamenti di apparecchiature. Nel 2025 gli Stati Uniti hanno rappresentato circa 2.927 milioni di dollari USA, pari a circa l'81,5% del totale nordamericano, con i fab esistenti di Intel in Arizona, Oregon, New Mexico e Ohio, le espansioni di Intel Foundry Services, lo stabilimento TSMC Arizona in produzione a volumi elevati dalla fine del 2024 e il complesso DRAM di Micron in Idaho, tutti siti attivi per l'acquisto di strumenti per il controllo di processo. Il Canada, con circa 665 milioni di dollari USA, ospita attività produttive nei settori della fotonica, dei semiconduttori composti e dei dispositivi specializzati, tra cui il Fab 1 di GlobalFoundries a Burlington, Vermont (che confina con l'area geografica della catena di fornitura nordamericana), nonché un ecosistema in crescita di attività nei semiconduttori per le tecnologie pulite e la difesa sostenute dal governo. Le assegnazioni dirette del CHIPS Act, fino a 7,865 miliardi di dollari USA per Intel, 6,6 miliardi di dollari USA per TSMC e 6,44 miliardi di dollari USA per Micron, subordinate al raggiungimento di traguardi di investimento, creano una pipeline di approvvigionamento che sarà più attiva nella finestra 2025–2030, quando i nuovi fab entreranno nelle fasi di qualificazione e incremento della produzione.^{[7]U.S. Department of Commerce, Biden-Harris Administration CHIPS Incentives Awards - Intel, TSMC, Samsung, Micron, November–December 2024, commerce.gov} La spesa per le apparecchiature di controllo di processo in Nord America è cresciuta in misura significativa quando il Fab 1 di TSMC Arizona è entrato in produzione a volumi elevati a 4 nm, richiedendo strumenti di ispezione e metrologia distribuiti lungo un flusso completo di produzione all'avanguardia.

Paesi principali: gli Stati Uniti, con circa 2.927 milioni di dollari USA nel 2025 e un CAGR di circa l'8,6%, beneficiano del livello più elevato di investimenti manifatturieri sostenuti dalla politica industriale rispetto a qualsiasi altra area geografica al di fuori di Cina e Taiwan, creando una domanda sostenuta di apparecchiature per il controllo di processo, ancorata ai cicli di qualificazione dei fab di nuova costruzione che si estendono dal 2025 al 2032. Il Canada, con circa 665 milioni di dollari USA e un CAGR di circa il 5,7%, presenta una traiettoria di crescita stabile ma più moderata, trainata principalmente dalle attività nei semiconduttori specializzati e per la difesa, anziché dalla produzione ad alto volume di nodi avanzati.

Europa

Con circa 2.292,71 milioni di dollari USA nel 2025 e un CAGR del 7,4%, l'Europa rappresenta un mercato maturo ma in fase di riorganizzazione. I dati SEMI hanno evidenziato un calo del 41% della spesa europea per le apparecchiature nel 2025, dovuto alla debolezza dei semiconduttori per il settore automobilistico e industriale, mercati che dominano la domanda europea di chip, mentre il mercato regionale delle apparecchiature per il controllo di processo segue una traiettoria più stabile, sostenuta dall'espansione della capacità produttiva dei fab anziché dalle fluttuazioni della domanda dei mercati finali.La Germania è il principale mercato europeo (circa 664 milioni di dollari USA nel 2025, CAGR di circa il 7,6%), sostenuto dagli stabilimenti di produzione di Infineon a Dresda e Villach, da Bosch Semiconductor e dalla divisione Semiconductor Manufacturing Technology di ZEISS, che rappresenta un fornitore di importanza critica a livello globale per le ottiche litografiche e gli strumenti di ispezione delle fotomaschere, con ricavi di segmento pari a 5,055 miliardi di euro nell'esercizio 2024/25. L'investimento di 30 miliardi di euro di Intel in uno stabilimento a Magdeburgo, in Germania, e l'espansione da 12 miliardi di euro a Leixlip, in Irlanda, rappresentano impegni sostanziali per i futuri approvvigionamenti di apparecchiature per il controllo di processo, sebbene il progetto di Magdeburgo abbia subito proroghe dei tempi. L'espansione da 1,1 miliardi di euro di GlobalFoundries a Dresda, finalizzata a una produzione superiore a un milione di wafer all'anno entro end-2028, è sostenuta dal governo federale tedesco e dallo Stato della Sassonia, contribuendo ad aumentare la domanda di apparecchiature per il controllo dei processi sui nodi maturi.^{[8]GlobalFoundries, GlobalFoundries Plans Billion-Euro Investment to Expand Chip Manufacturing in Germany, October 2025, investors.gf.com} Il Regno Unito (circa 479 milioni di dollari USA, CAGR di circa l'8,1%) sta sviluppando competenze nei semiconduttori composti e nella fotonica, la Francia (circa 344 milioni di dollari USA, CAGR di circa il 7,0%) ospita STMicroelectronics e Soitec, mentre Spagna, Italia e Russia rappresentano complessivamente realtà manifatturiere di semiconduttori emergenti o di nicchia.

Asia-Pacifico

L'Asia-Pacifico, con 4.674,62 milioni di dollari USA nel 2025, è il principale mercato regionale, con un CAGR dell'8,9%. Questa regione presenta la più alta concentrazione mondiale di produzione avanzata di semiconduttori: TSMC e UMC a Taiwan, Samsung Electronics e SK Hynix in Corea del Sud, SMIC e YMTC in Cina, nonché Sony, Renesas e Kioxia in Giappone. Secondo SEMI, Cina, Taiwan e Corea hanno rappresentato complessivamente il 79% della spesa globale per le apparecchiature destinate ai semiconduttori nel 2025.

La Cina (1.870,21 milioni di dollari USA nel 2025, CAGR del 9,9%) è il principale mercato per singolo Paese dell'Asia-Pacifico per le apparecchiature di controllo di processo, sostenuta dalla consistente espansione degli stabilimenti nazionali sui nodi da 28 nm a 65 nm e dai continui aumenti della capacità produttiva di DRAM e NAND presso CXMT e YMTC. La spesa complessiva della Cina per le apparecchiature destinate ai semiconduttori ha raggiunto 49,3 miliardi di dollari USA nel 2025, sebbene tale cifra rifletta tutte le categorie di apparecchiature e non esclusivamente quelle per il controllo di processo. Il tasso di localizzazione nazionale delle apparecchiature di controllo di processo rimane inferiore al 10% nel 2025; di conseguenza, i fornitori esteri — principalmente KLA, Applied Materials e Hitachi High-Tech — continuano a fornire la netta maggioranza degli strumenti di ispezione e metrologia agli stabilimenti cinesi, nonostante le continue restrizioni statunitensi sui controlli alle esportazioni applicabili alle configurazioni più avanzate degli strumenti. I ricavi di KLA in Cina hanno raggiunto 4,043 miliardi di dollari USA nell'esercizio 2025, pari al 33,3% dei ricavi globali dell'azienda: una concentrazione che comporta sia una rilevanza commerciale sia un rischio geopolitico per il principale operatore del mercato.

Il Giappone (1.166,14 milioni di dollari USA nel 2025, CAGR del 7,3%) sta vivendo una rinascita degli investimenti nella produzione di semiconduttori, sostenuta dalla politica industriale, dalle preoccupazioni relative alla resilienza della catena di fornitura e dalla costituzione da parte di TSMC di JASM a Kumamoto alla fine del 2024, con un secondo stabilimento previsto per il 2027. Il sostegno governativo a Rapidus, che punta alla produzione di semiconduttori a 2 nm nell'Hokkaido a partire dalla fine di 2020s-will, dovrebbe infine stimolare la domanda di apparecchiature per il controllo dei processi avanzati in Giappone. SCREEN Holdings, Advantest e Tokyo Electron sono operatori giapponesi con solide relazioni con i clienti regionali.

La Corea del Sud (647,98 milioni di dollari USA nel 2025, CAGR dell'8,2%) ospita il campus di Pyeongtaek di Samsung Electronics — il più grande complesso mondiale per la produzione di semiconduttori in termini di superficie — e gli stabilimenti di SK Hynix a Icheon e Cheongju, che insieme rappresentano una delle più dense concentrazioni globali di apparecchiature per il controllo dei processi destinati a memorie e logiche avanzate. La spesa per le apparecchiature in Corea è cresciuta del 26% nel 2025, sostenuta dagli investimenti in DRAM HBM per gli acceleratori di intelligenza artificiale.

L’India (387,85 milioni di dollari USA nel 2025, CAGR del 12,3%) è il Paese con il maggiore tasso di crescita in questa analisi, grazie agli investimenti nelle fasi iniziali della produzione di semiconduttori sostenuti dal programma Semicon India. Lo stabilimento OSAT di Micron in Gujarat, la partnership tra Tata Electronics e PSMC per la realizzazione di una fabbrica in Gujarat e lo stabilimento OSAT di CG Power-Renesas a Sanand rappresentano i primi fattori alla base della domanda, principalmente nei nodi maturi e nella produzione back-end, con requisiti di controllo del processo concentrati sull’ispezione e sulla metrologia per garantire la qualità della linea di assemblaggio, anziché sulla fabbricazione di wafer con tecnologie all’avanguardia.

L’Australia (275,80 milioni di dollari USA nel 2025, CAGR del 6,9%) sostiene un ecosistema di semiconduttori per la difesa e di semiconduttori composti di dimensioni ridotte ma in crescita, con una domanda concentrata sulle apparecchiature di collaudo e ispezione per dispositivi speciali.

America Latina

L’America Latina, con 1.092,49 milioni di dollari USA nel 2025, presenta un CAGR del 5,7% – il più basso tra le cinque regioni – a conferma di un mercato prevalentemente orientato all’OSAT e focalizzato sui nodi maturi. Il Messico (513,99 milioni di dollari USA nel 2025, CAGR del 6,1%) è il principale mercato dell’America Latina, sostenuto dalla consolidata catena di fornitura dei semiconduttori per l’elettronica e il settore automobilistico, concentrata nel corridoio industriale nord-orientale nei pressi di Monterrey e lungo la regione settentrionale al confine. La tendenza al nearshoring – ossia il trasferimento da parte dei produttori nordamericani di alcune attività di assemblaggio e collaudo elettronico dall’Asia – ha ampliato il ruolo del Messico come polo OSAT, aumentando la domanda di apparecchiature per l’ispezione e il controllo qualità. Il Brasile (408,88 milioni di dollari USA nel 2025, CAGR del 5,8%) ospita l’unica entità brasiliana di fabbricazione di wafer, CEITEC-Brasil, con tecnologia a 350 nm, oltre a un’industria dell’assemblaggio elettronico in crescita; tuttavia, gli investimenti nella produzione di semiconduttori restano dipendenti dal governo e limitati in termini di scala. L’Argentina (quota rimanente del totale regionale) contribuisce in misura minima alla domanda di controllo del processo.

Medio Oriente e Africa

Il Medio Oriente e l’Africa, con 948,82 milioni di dollari USA nel 2025 e un CAGR del 6,1%, comprendono una serie diversificata di mercati che si trovano in fasi differenti di sviluppo dell’ecosistema dei semiconduttori. L’Arabia Saudita (274,06 milioni di dollari USA nel 2025, CAGR del 6,7%) è il mercato più attivo in termini di investimenti governativi nella produzione di semiconduttori ed elettronica, nell’ambito delle iniziative di diversificazione della Vision 2030, compresi gli investimenti nel polo manifatturiero avanzato di NEOM e le partnership con aziende internazionali del settore dei semiconduttori. Gli Emirati Arabi Uniti (221,95 milioni di dollari USA nel 2025, CAGR del 7,1%) ospitano le infrastrutture più sviluppate della regione per il packaging dei semiconduttori e il collaudo elettronico e si stanno posizionando come polo per data center e hardware per l’intelligenza artificiale; la loro crescita stimolerà infine la domanda di apparecchiature per l’ispezione e il collaudo. Il Sudafrica (182,61 milioni di dollari USA nel 2025, CAGR del 5,3%) mantiene un settore maturo dell’assemblaggio elettronico, ma dispone di capacità limitate di fabbricazione di wafer. Il resto dell’area MEA comprende attività ancora agli esordi in Israele – che, sebbene spesso incluso statisticamente dai fornitori di apparecchiature nella più ampia categoria MEA o in quella europea, ospita Tower Semiconductor, Nova Ltd. e Camtek Ltd. – e negli Stati del Golfo, dove è in corso lo sviluppo della produzione elettronica nelle zone franche.

Il CAGR dell'8,6% del Nord America riflette un modello di domanda diverso: gli incentivi pubblici e gli impegni privati stanno creando un ciclo di approvvigionamento graduale, in cui gli strumenti per il controllo dei processi sono necessari prima per la qualificazione e successivamente per la gestione della resa durante l'incremento dei volumi. I finanziamenti del CHIPS Act e l'investimento di 165 miliardi di dollari USA di TSMC negli Stati Uniti delineano una pipeline pluriennale ben visibile, anziché un incremento immediato e uniforme. Anche la crescita più lenta dell'Europa comprende una componente duratura legata alle fabbriche specializzate, attraverso l'espansione di Dresda, mentre la crescita più elevata dell'India parte da una base iniziale e si concentra sull'assemblaggio e sulla produzione con nodi maturi. La strategia regionale deve quindi distinguere tra la domanda ad alta specificità concentrata nelle fab asiatiche consolidate e le opportunità di implementazione, assistenza e ingegneria applicativa create dalla nuova capacità produttiva altrove.

Quota di mercato e panorama competitivo delle apparecchiature per il controllo dei processi dei semiconduttori

Il mercato delle apparecchiature per il controllo dei processi dei semiconduttori è altamente concentrato: nel 2025 KLA Corporation deteneva circa il 49,0% del mercato globale, un livello di predominio in termini di quota di mercato raro nei settori delle apparecchiature per capitale complesse e attribuibile alla base installata di KLA accumulata in diversi decenni, alla profonda integrazione nei processi dei clienti e a un portafoglio che comprende sia l'ispezione sia la metrologia in tutte le fasi critiche del processo. La quota restante del mercato è distribuita tra Applied Materials (11,6%), Lasertec (8,5%), Onto Innovation (5,3%) e l'attività di metrologia e ispezione di ASML (4,4%), mentre circa il 21,2% è detenuto da operatori regionali e di nicchia.

KLA Corporation (kla.com) KLA è il principale operatore nel mercato delle apparecchiature per il controllo dei processi. Nell'anno fiscale 2025 (terminato il 30 giugno 2025), KLA ha generato ricavi totali pari a 12,156 miliardi di dollari USA, di cui il segmento Semiconductor Process Control ha contribuito con 10,947 miliardi di dollari USA, registrando un aumento annuo del 25,4% che riflette l'accelerazione degli investimenti globali nelle fab avanzate.^{[9]KLA Corporation, Annual Report Fiscal Year 2025 (Form 10-K), 2025, ir.kla.com} L'ispezione dei wafer è stata la principale linea di prodotto di KLA nell'anno fiscale 2025, con 6,199 miliardi di dollari USA (il 51% dei ricavi), in crescita del 43% su base annua, poiché i produttori di chip hanno ampliato la copertura dell'ispezione nei nodi a 3 nm e HBM. La concentrazione geografica di KLA in Cina (il 33,3% dei ricavi dell'anno fiscale 2025, pari a 4,043 miliardi di dollari USA) riflette la sua base installata dominante nel mercato con la maggiore espansione della capacità produttiva al mondo, ma rappresenta anche la principale area di sensibilità ai controlli sulle esportazioni. Il vantaggio competitivo della società si basa sulla capacità di integrare i dati di ispezione, i dati di metrologia e gli strumenti analitici tra diverse tipologie di apparecchiature all'interno di una fab, creando costi di sostituzione superiori al valore delle singole piattaforme. La crescente attività di servizi e software di KLA, pari a 2,683 miliardi di dollari USA nell'anno fiscale 2025, consolida ulteriormente i rapporti con i clienti oltre la vendita dell'hardware.

Lasertec Corporation (lasertec.co.jp) Lasertec occupa una posizione competitiva unica in quanto unico fornitore commerciale globale di sistemi per l'ispezione attinica delle maschere EUV con pattern. Nell'anno fiscale 2025 (terminato il 30 giugno 2025), Lasertec ha registrato ricavi pari a 251,5 miliardi di JPY (circa 1,65 miliardi di dollari USA ai tassi di cambio correnti), in crescita del 17,8% su base annua; i prodotti correlati ai semiconduttori, costituiti principalmente da sistemi per l'ispezione delle maschere e dei blank, hanno rappresentato 202,9 miliardi di JPY dei ricavi.

Onto Innovation (ontoinnovation.com)Onto Innovation è uno specialista nel controllo dei processi con sede negli Stati Uniti, con un portafoglio che comprende l'ispezione della qualità dei wafer non patternizzati, la metrologia dimensionale 3D, l'ispezione dei difetti macroscopici, la misurazione della composizione delle interconnessioni metalliche, il software per l'analisi dei dati di fabbrica e la litografia per il packaging avanzato. I ricavi dell'intero 2024 hanno raggiunto 987 milioni di dollari USA, in aumento del 21% rispetto agli 816 milioni di dollari USA del 2023, sostenuti dai ricavi degli strumenti di ispezione Dragonfly e dai ricavi della metrologia dei film Iris, entrambi più che raddoppiati su base annua.

Rudolph Technologies / Multi-21 Solutions Limited (multi-21-solutions.com) Multi-21 Solutions Limited, che opera nell'ambito regionale nordamericano all'interno del perimetro CP di questo report, fornisce soluzioni avanzate per il controllo dei processi ai produttori di semiconduttori e semiconduttori composti, con particolare attenzione ai circuiti integrati, ai MEMS e ai dispositivi di potenza. L'azienda opera in nicchie dell'ispezione e della metrologia non completamente coperte dai fornitori di maggiori dimensioni, tra cui i substrati speciali e i nodi di processo in cui la personalizzazione e la flessibilità sono prioritarie rispetto alla capacità produttiva su larga scala.

Nova Ltd. (novami.com) Nova Ltd. è un fornitore globale di soluzioni per la metrologia dimensionale, dei materiali e chimica, con particolare competenza nel controllo avanzato dei processi per applicazioni di logica all'avanguardia, memorie avanzate e packaging avanzato. Nel 2024 Nova ha registrato ricavi annuali record pari a 672,4 milioni di dollari USA, in aumento del 30% rispetto ai 517,9 milioni di dollari USA del 2023, sostenuti dai ricavi della metrologia per il packaging avanzato, più che raddoppiati nel corso dell'anno. Il portafoglio prodotti di Nova, che combina piattaforme hardware di misurazione con software e algoritmi proprietari, comprende la metrologia a raggi X per la caratterizzazione dei materiali, la metrologia ottica delle dimensioni critiche e la metrologia chimica per il monitoraggio della chimica di processo. Il forte posizionamento di Nova nella metrologia dei materiali e nel packaging avanzato ha consentito all'azienda di crescere più rapidamente del mercato WFE; le sue previsioni indicano una sovraperformance anche nel 2025, con l'ampliamento dell'adozione delle tecnologie GAA e HBM.

Recenti sviluppi del settore

Espansione degli investimenti di TSMC negli Stati Uniti fino a 165 miliardi di dollari USA (marzo 2025) TSMC ha annunciato l'intenzione di portare i propri investimenti complessivi negli Stati Uniti a 165 miliardi di dollari USA, aggiungendo tre nuovi stabilimenti di produzione, due strutture per il packaging avanzato e un centro di ricerca e sviluppo all'impegno esistente di 65 miliardi di dollari USA in Arizona. Fab 2, operativo con il nodo a 3 nm, dovrebbe avviare la produzione nel 2027–2028, dando luogo a un ciclo di qualificazione delle apparecchiature per il controllo dei processi all'avanguardia nel periodo di previsione. Le strutture di packaging CoWoS stimoleranno gli approvvigionamenti dedicati di apparecchiature per l'ispezione e la metrologia del packaging avanzato. Questo investimento, classificato come il più grande investimento diretto estero singolo nella storia degli Stati Uniti, crea la pipeline di domanda più rilevante per le apparecchiature di controllo dei processi in Nord America nell'orizzonte 2025–2035.

Completamento dei finanziamenti previsti dal CHIPS and Science Act (2024–2025) Il Dipartimento del Commercio degli Stati Uniti ha finalizzato i finanziamenti diretti a Intel (fino a 7,865 miliardi di dollari USA), TSMC (fino a 6,6 miliardi di dollari USA), Samsung (fino a 4,745 miliardi di dollari USA) e Micron (fino a 6,44 miliardi di dollari USA) nell'ambito del CHIPS Incentives Program. Questi finanziamenti sbloccano programmi di costruzione di stabilimenti dal valore di miliardi di dollari, le cui fasi di approvvigionamento delle apparecchiature per il controllo dei processi sono ora in fase attiva di pianificazione. Il finanziamento assegnato a Intel sostiene circa 90 miliardi di dollari USA di investimenti programmati negli Stati Uniti, distribuiti tra i siti in Arizona, Ohio, Nuovo Messico e Oregon. Il finanziamento assegnato a Micron sostiene un programma ventennale da 150 miliardi di dollari USA in Idaho e nello Stato di New York, con l'obiettivo di raggiungere entro il 2035 una quota del 10% della produzione statunitense di memorie avanzate, creando un contesto di domanda sostenuta per le apparecchiature di controllo dei processi destinate alle memorie.

I ricavi di KLA nell'esercizio 2025 raggiungono 12,2 miliardi di dollari USA, con un aumento del 43% nell'ispezione dei waferI risultati dell'anno fiscale 2025 di KLA Corporation hanno evidenziato ricavi pari a 10,947 miliardi di dollari USA per il segmento Semiconductor Process Control e ricavi complessivi pari a 12,156 miliardi di dollari USA, con l'ispezione dei wafer come principale linea di prodotti in più rapida crescita, con un incremento del 43% su base annua.

Nova Ltd. registra ricavi record, con il packaging avanzato in raddoppio Nova Ltd. ha registrato ricavi pari a 672,4 milioni di dollari USA nell'esercizio 2024, in crescita del 30% su base annua, mentre i processi di packaging avanzato hanno rappresentato il sottosegmento in più rapida crescita, più che raddoppiando nel corso dell'anno. La posizione di Nova nella metrologia dei materiali, compresa la misurazione della composizione dei film basata sui raggi X, fondamentale per il controllo degli strati barriera e seed nelle strutture di interconnessione 3D, la colloca direttamente nell'ondata di espansione della capacità produttiva CoWoS e di bonding ibrido. Il management ha indicato gli investimenti nell'intelligenza artificiale, nei semiconduttori di potenza e nella tecnologia dei transistor GAA come i principali fattori alla base della domanda per il 2025 e oltre; Nova prevede di superare la crescita del mercato WFE.

I ricavi del packaging per l'intelligenza artificiale di Onto Innovation crescono del 180%, mentre i ricavi complessivi raggiungono 987 milioni di dollari USA Onto Innovation ha riportato ricavi pari a 987 milioni di dollari USA nell'esercizio 2024, in aumento del 21% rispetto all'esercizio 2023; i ricavi del packaging per l'intelligenza artificiale sono cresciuti del 180%, mentre i ricavi derivanti dall'ispezione Dragonfly e dalla metrologia dei film Iris sono più che raddoppiati. I ricavi del quarto trimestre 2024, pari a 264 milioni di dollari USA, hanno raggiunto un livello record, sostenuti principalmente dalla domanda di nodi avanzati e packaging avanzato. La società prevede ricavi per il primo trimestre 2025 compresi tra 260 e 274 milioni di dollari USA, indicando l'assenza di un rallentamento ciclico all'inizio del 2025. La strategia di Onto, che combina hardware per il controllo dei processi e software di analisi degli impianti, riflette il più ampio passaggio del settore verso piattaforme integrate con i dati per la gestione della resa.

Camtek registra una crescita dei ricavi del 36%, fino a 429 milioni di dollari USA, sostenuta dalla domanda HPC Camtek ha registrato ricavi pari a 429,2 milioni di dollari USA nell'esercizio 2024, in aumento del 36% rispetto ai 315,4 milioni di dollari USA del 2023, sostenuti dai ricavi record derivanti dall'ispezione per applicazioni HPC e packaging avanzato. I ricavi della società nel quarto trimestre 2024, pari a 117 milioni di dollari USA, sono cresciuti del 32% su base annua; circa il 70% dei ricavi dell'intero esercizio è derivato da applicazioni HPC e di packaging avanzato. All'inizio del 2025, Camtek ha ricevuto ordini per prodotti destinati ad applicazioni HPC per oltre 10 milioni di dollari USA, segnalando il perdurare dello slancio sostenuto dalla domanda di ispezione dei package per acceleratori di intelligenza artificiale.
