Mercato delle apparecchiature per il bonding dei semiconduttori Dimensioni e quota 2026-2035

Dimensione del mercato delle apparecchiature per il bonding dei semiconduttori

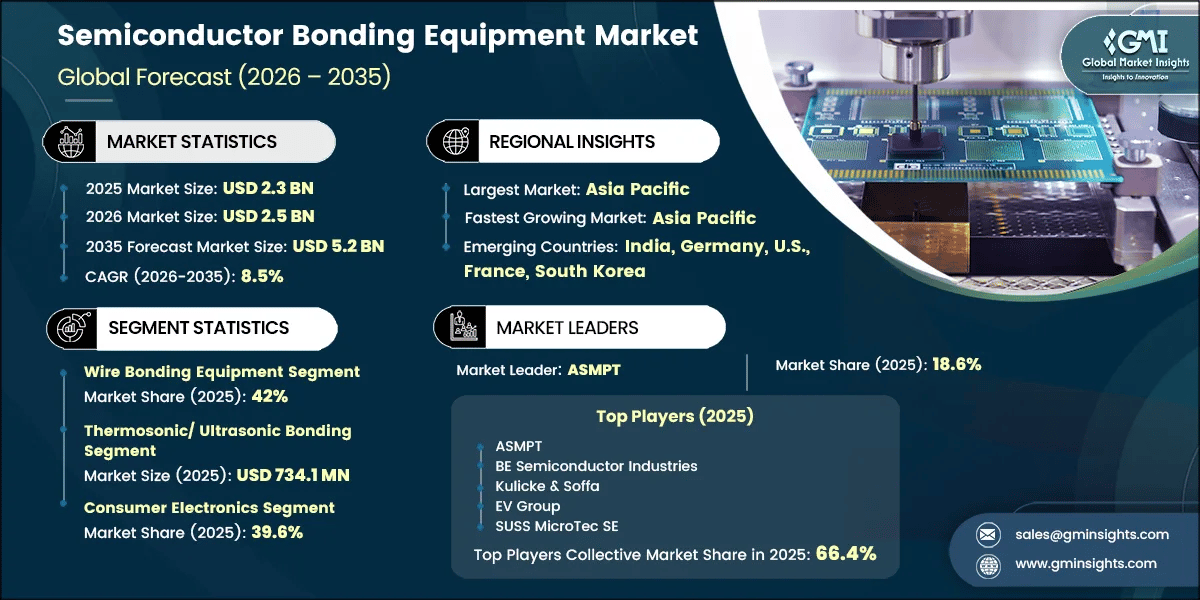

Il mercato globale delle apparecchiature per il bonding dei semiconduttori era valutato a 2,3 miliardi di dollari USA nel 2025. Secondo l'ultimo report pubblicato da Global Market Insights Inc., si prevede che il mercato cresca da 2,5 miliardi di dollari USA nel 2026 a 3,6 miliardi di dollari USA nel 2031 e 5,2 miliardi di dollari USA nel 2035, con un tasso di crescita annuo composto (CAGR) dell'8,5% durante il periodo di previsione.

La ripresa successiva alla correzione delle scorte del 2023 ha spostato la domanda verso un mix di apparecchiature tecnicamente più avanzato. Il fatturato delle apparecchiature per semiconduttori ha raggiunto 135,1 miliardi di dollari USA nel 2025, mentre il fatturato delle apparecchiature di assemblaggio e packaging è aumentato del 21%, riflettendo la rinnovata espansione della capacità nel punto in cui la produzione dei chip passa al packaging e al collaudo. ^{[1]ASMPT, IC & Discrete Semiconductor Solutions: Die Attach, Wire Bonding and Flip Chip, asmpt.com} Le apparecchiature per il bonding beneficiano di tali investimenti attraverso due canali: la domanda ancora elevata di volumi per i package con wire bonding e i requisiti di maggior valore creati dai chiplet, dalla memoria impilata e dall'integrazione 3D avanzata.

Il packaging avanzato modifica l'economia della selezione delle apparecchiature. Il wire bonding convenzionale rimane adeguato nei casi in cui produttività, costi e qualifiche consolidate prevalgono sul valore di una maggiore densità di interconnessione. Al contrario, gli strumenti per il bonding a termocompressione, il wafer bonding e l'hybrid bonding vengono qualificati quando gli stack HBM, i package logici ad alto numero di I/O e i sensori di immagine richiedono un allineamento più preciso, interfacce più pulite e un controllo termico più rigoroso. Questa divergenza mantiene rilevanti le apparecchiature mature, concentrando al contempo la crescita incrementale nei sistemi in grado di supportare architetture di interconnessione inferiori a 10 µm.

Gli investimenti si stanno quindi concentrando nei contesti in cui la precisione del bonding protegge direttamente la resa di die e stack di memoria costosi. I fornitori con posizioni solide sia nell'assemblaggio convenzionale sia nel packaging avanzato dispongono di un vantaggio di portafoglio: le piattaforme mature possono stabilizzare i ricavi durante le correzioni dell'elettronica di consumo, mentre i programmi di bonding a termocompressione e hybrid bonding consentono di accedere al ciclo di crescita più elevata dell'intelligenza artificiale e della memoria. Tale equilibrio è importante perché l'adozione del packaging avanzato non rappresenta semplicemente un'opportunità legata ai volumi unitari; aumenta infatti i costi di qualifica, supporto applicativo, metrologia e assistenza sul campo.

Principali fattori di crescita

Espansione della capacità globale di fabbricazione dei semiconduttori e costruzione di nuovi impianti

La domanda di apparecchiature per il bonding è sempre più legata all'espansione geografica della capacità produttiva, anziché esclusivamente agli acquisti sostitutivi presso gli impianti consolidati di assemblaggio e collaudo in outsourcing dei semiconduttori. Negli Stati Uniti, gli incentivi CHIPS definitivi includono fino a 6,6 miliardi di dollari USA per TSMC Arizona, 7,86 miliardi di dollari USA per Intel, 4,745 miliardi di dollari USA per Samsung, 6,165 miliardi di dollari USA per Micron, 1,6 miliardi di dollari USA per Texas Instruments e fino a 458 milioni di dollari USA per l'impianto di packaging avanzato di SK hynix in Indiana. ^{[3]Kulicke & Soffa Industries, Advanced Packaging Solutions and Thermocompression Bonding, kns.com} Questi progetti spaziano dalla produzione di logica all'avanguardia al packaging HBM e ai dispositivi di potenza basati su nodi maturi, ampliando la gamma di piattaforme di bonding necessarie.

L'Europa sta creando un secondo canale di approvvigionamento sostenuto dalle politiche pubbliche. L'EU Chips Act è entrato in vigore nel settembre 2023, mentre la joint venture ESMC, che coinvolge TSMC, Bosch, Infineon e NXP, ha avviato la costruzione del proprio impianto di Dresda nell'agosto 2024. ^{[4]BE Semiconductor Industries, Die Attach and Packaging Solutions, besi.com} Infineon ha inoltre ricevuto l'approvazione definitiva dei finanziamenti tedeschi per il suo Smart Power Fab di Dresda nel maggio 2025. La domanda risultante non è uniforme: gli impianti di logica avanzata privilegiano le capacità di flip-chip di precisione, di termoscompressione e di wafer bonding, mentre la capacità produttiva di dispositivi di potenza per il settore automobilistico e industriale sostiene il wedge bonding e il die attach ad alta affidabilità.

Passaggio ai nodi di processo avanzati e ad architetture di interconnessione più dense

Gli investimenti nei nodi di processo all'avanguardia aumentano il valore a rischio di ciascun die assemblato e rendono la precisione del bonding più determinante per la resa del package. Con l'aumento della densità degli I/O, i micro bump di saldatura diventano un fattore limitante per gli assemblaggi a maggiore intensità di banda. Il hybrid bonding Cu-Cu elimina l'interfaccia dei micro bump e consente pitch inferiori a 10 µm, ma aumenta anche i requisiti relativi a planarizzazione, attivazione della superficie, controllo delle particelle, allineamento e metrologia post-bonding.

Lo sviluppo delle apparecchiature sta rispondendo a questo requisito di precisione. La piattaforma D2W XBC300 Gen2 di SUSS MicroTec specifica una precisione post-bonding di ±200 nm, mentre la piattaforma D2W EVG40 di EV Group è stata introdotta con misurazione completa del die overlay a ritmi produttivi. La conseguenza commerciale è il passaggio dall'acquisto di un dispositivo di bonding autonomo alla qualificazione di una capacità di processo integrata. I fornitori in grado di dimostrare la ripetibilità, insieme alla metrologia e al controllo di processo, ottengono un vantaggio con l'aumento del valore del die e della complessità del package.

Maggiore adozione del packaging avanzato e dell'integrazione eterogenea

L'integrazione eterogenea amplia il numero e la complessità delle fasi di bonding per ciascun package finito. I chiplet consentono di produrre le funzioni su nodi di processo diversi e di combinarle in un package ottimizzato per le prestazioni del sistema, ma questa scelta progettuale sostituisce parte del ridimensionamento del front-end con attività avanzate di interconnessione e assemblaggio.ASMPT ha registrato una crescita del 23% dei ricavi derivanti dalle soluzioni di packaging avanzato nell'esercizio 2024, con ricavi e ordini record nel bonding per termocompressione, legati alle applicazioni con chiplet per l'IA e HBM. Besi ha riferito che il packaging avanzato ha rappresentato circa il 70% dei ricavi dell'esercizio 2024, evidenziando in quale misura i principali fornitori siano già esposti a questa transizione.

Il bonding ibrido è andato oltre lo sviluppo di laboratorio nei sensori di immagine CMOS impilati e sta avanzando nelle applicazioni di memoria e logica. Studi sottoposti a revisione paritaria hanno dimostrato un'elevata resa elettrica con passi dei pad di bonding di 0,5–1,2 µm utilizzando film di bonding in SiCN, indicando che la roadmap tecnologica si estende ben al di sotto delle dimensioni convenzionali del flip-chip. L'opportunità per le apparecchiature comprende non solo il bonding in sé, ma anche la preparazione delle superfici, la movimentazione dei carrier, la pulizia, l'allineamento, l'ispezione e la metrologia correttiva.

Maggiore localizzazione della produzione di semiconduttori e incentivi sostenuti dai governi

I programmi di localizzazione generano domanda nelle regioni in cui i fornitori di apparecchiature hanno storicamente operato principalmente tramite importazioni o supporto sul campo. I nuovi impianti nordamericani di SK hynix, Intel, Micron e di altri beneficiari degli incentivi CHIPS introducono attività di approvvigionamento orientate al packaging avanzato e alla memoria più vicine ai clienti finali. I progetti europei aggiungono un profilo di domanda diverso, plasmato dalla produzione di semiconduttori per il settore automobilistico, industriale e dell'elettronica di potenza, oltre che da una capacità selezionata per nodi avanzati.

L'effetto commerciale si estende oltre la fornitura delle apparecchiature. I nuovi impianti di fabbricazione e assemblaggio necessitano di ingegneria applicativa, disponibilità di pezzi di ricambio, formazione dei clienti e supporto alla qualificazione prima di raggiungere un utilizzo stabile. La capacità di un fornitore di localizzare tali funzioni può diventare rilevante quando i clienti cercano apparecchiature di riferimento per il processo per una nuova linea. Ciò favorisce i fornitori affermati con ampie reti di assistenza, offrendo al contempo opportunità agli specialisti regionali nel packaging per produzioni ad alta varietà, attività di ricerca, applicazioni per la difesa e dispositivi di potenza.

Crescita della produzione di chip per il calcolo ad alte prestazioni, l'IA e i data center

Gli acceleratori per l'IA e i package HBM rappresentano la fonte di domanda più concentrata per le apparecchiature di bonding ad alte specifiche. L'HBM richiede operazioni ripetute di impilamento dei die e ogni aumento dell'altezza dello stack o della larghezza di banda accresce la sensibilità alla precisione di allineamento, al budget termico e alla resa delle interconnessioni. ASMPT ha riferito della prima consegna di bonding ibrido a un cliente del settore della logica nel terzo trimestre del 2024 e di un ordine consistente relativo all'HBM per il bonding ibrido nel quarto trimestre. Besi ha indicato che si prevedeva un'accelerazione della domanda di bonding ibrido con l'avanzamento delle roadmap HBM4 da parte dei clienti.

La base clienti di Kulicke & Soffa per la termocompressione senza flussante ha superato i 30 sistemi consegnati a cinque clienti nel novembre 2024, dimostrando che il bonding avanzato sta attraversando le prime fasi di qualificazione della produzione anziché rimanere esclusivamente una tecnologia per linee di sviluppo. La domanda resta concentrata tra un numero limitato di fonderie, produttori di memoria e fornitori di packaging, il che può rendere volatili i modelli degli ordini. Tuttavia, la spesa per i data center anticipa i tempi di commercializzazione della termocompressione e del bonding ibrido, poiché i miglioramenti delle prestazioni a livello di package hanno un valore diretto per la capacità di calcolo e la larghezza di banda della memoria.

Principali fattori limitanti

Elevata intensità di capitale e lunghi cicli di qualificazione

Le piattaforme di bonding avanzato comportano una soglia economica più elevata rispetto alle apparecchiature convenzionali di wire bonding. Prima che una piattaforma possa entrare nella produzione in volumi, i clienti devono finanziare le apparecchiature, lo sviluppo del processo, i materiali di consumo, la metrologia e la validazione dell'affidabilità. Per gli OSAT che operano con margini tipici della produzione conto terzi, questa struttura dei costi rende il tasso di utilizzo un criterio centrale di investimento. Cicli di qualificazione prolungati possono rallentare l'adozione anche quando una nuova piattaforma presenta specifiche tecniche convincenti.

Questo vincolo è particolarmente rilevante nel bonding ibrido e nel bonding per termocompressione. Un cliente può aver bisogno di 12–24 mesi di validazione prima di impegnarsi nella produzione in volumi, creando una distanza temporale tra gli annunci dei prodotti e la conversione in ricavi. La contrazione delle apparecchiature nel 2023 ha inoltre dimostrato con quale rapidità i clienti possano rinviare gli acquisti di apparecchiature non essenziali durante le correzioni delle scorte. I risultati di ASMPT per l'FY2024 hanno evidenziato questa tensione: il packaging avanzato è cresciuto, ma la redditività del gruppo ha continuato a risentire della minore domanda in altre categorie di apparecchiature.

Concentrazione della catena di fornitura e dipendenza da sottocomponenti specializzati

I sistemi per il bonding dei wafer e il bonding ibrido dipendono da stadi di movimentazione di precisione, cuscinetti ad aria, gruppi di allineamento ottico e materiali di consumo specializzati che non sono facilmente intercambiabili. Un'interruzione nella fornitura di uno qualsiasi di questi componenti può ritardare la consegna delle apparecchiature o aumentare il costo di evasione degli ordini dei clienti. Le modifiche ai controlli sulle esportazioni aggiungono un'ulteriore variabile di pianificazione per i fornitori che si avvalgono di approvvigionamenti internazionali di componenti e dispongono di una clientela distribuita su più mercati. Le restrizioni statunitensi su determinate tecnologie avanzate per semiconduttori hanno reso più complessa la pianificazione della catena di fornitura delle apparecchiature per le aziende che operano nell'ecosistema USA-Cina.

La concentrazione di diversi fornitori di apparecchiature per il bonding e di ecosistemi di componenti in Giappone e in Europa crea inoltre un'esposizione operativa alle interruzioni logistiche, alle oscillazioni valutarie e ai vincoli di capacità localizzati. Nei periodi di domanda elevata, i clienti possono effettuare gli ordini in anticipo per assicurarsi la disponibilità delle apparecchiature; nei periodi di domanda più debole, la stessa incertezza sui tempi di consegna può incoraggiare il rinvio degli ordini. Ne deriva un contesto caratterizzato da ordini più volatili per le apparecchiature altamente specializzate rispetto alle piattaforme che utilizzano componenti standardizzati e dispongono di una fornitura secondaria consolidata.

Lo stesso onere di qualificazione che rallenta l'adozione delle nuove tecnologie può rafforzare le posizioni degli operatori già presenti. La sostituzione di un sistema di riferimento per il processo in un package ad alta precisione richiede una nuova validazione dell'affidabilità, la messa a punto del processo e l'accettazione del rischio produttivo da parte del cliente. La quota dichiarata da SUSS MicroTec del bonding temporaneo, pari al 30–40% complessivo e a oltre il 50% tra i principali produttori di memorie, evidenzia il valore delle relazioni consolidate nell'ambito dei processi per applicazioni complesse. I fornitori che combinano prestazioni differenziate con un supporto locale alle applicazioni possono trasformare le elevate barriere all'ingresso in ricavi resilienti derivanti dalla base installata; i fornitori privi di tale supporto potrebbero invece constatare che un'apparecchiatura tecnicamente valida non è sufficiente per aggiudicarsi la produzione in volumi.

Analisi dei segmenti del mercato delle apparecchiature per il bonding dei semiconduttori

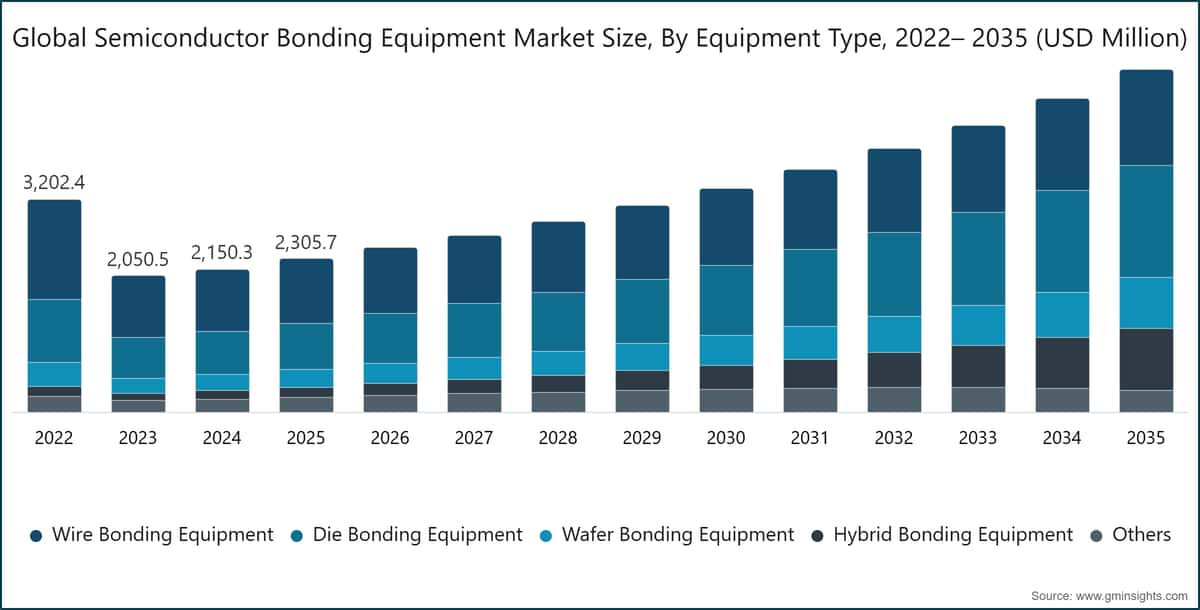

Per tipologia di apparecchiatura

Le apparecchiature per il wire bonding hanno rappresentato la principale categoria di apparecchiature nel 2025, poiché questo metodo di interconnessione rimane economicamente conveniente per un'ampia base installata di package consumer, automobilistici, per le telecomunicazioni e industriali. Le piattaforme moderne continuano a migliorare la capacità di lavorare con passi ridotti, l'allineamento assistito da sistemi di visione, la lavorazione del filo di rame e l'automazione, sostenendo la domanda di sostituzione e di espansione della capacità anche mentre il packaging avanzato assorbe una quota crescente degli investimenti incrementali in apparecchiature.

La crescita più lenta del segmento riflette la sua maturità, non la sua obsolescenza. Lo UTC-RZ1 di Shinkawa, annunciato nel dicembre 2024, è stato progettato con un ingombro ridotto del 25%, una produttività superiore del 14% in termini di unità/ora e una produttività per unità di superficie maggiore del 37% rispetto al predecessore. Nel maggio 2024, Kulicke & Soffa ha inoltre ricevuto un ordine per 1.000 sistemi RAPID Pro per il ball bonding, confermando il perdurare degli acquisti in volumi per l'assemblaggio convenzionale. Questi investimenti indicano che la produttività e l'efficienza a livello di stabilimento continuano a essere fattori determinanti per gli acquisti nei casi in cui non siano necessarie le economie del bonding ibrido.

Il die bonding comprende il die attach convenzionale, il flip-chip, la termocompressione e il posizionamento di precisione per package basati su chiplet. La crescita riflette la coesistenza della domanda di packaging tradizionale con applicazioni avanzate ad alto valore. I sistemi flip-chip sono utilizzati per package in cui i passi dei bump attualmente disponibili rimangono adeguati, mentre le piattaforme per la termocompressione rispondono alle esigenze di integrazione HBM e dei chiplet logici con passi più ridotti.

Le economie del die bonding migliorano con l'aumentare del valore del die assemblato. ASMPT ha posizionato le proprie piattaforme flip-chip e per la termocompressione ad alta precisione per i package destinati all'IA e all'HPC, mentre Kulicke & Soffa ha ampliato l'implementazione di sistemi di termocompressione senza flussante. Ne deriva una crescente distinzione all'interno del die bonding: i sistemi convenzionali competono in termini di produttività e flessibilità, mentre quelli avanzati competono in termini di accuratezza di posizionamento, finestra di processo e stato di qualificazione.

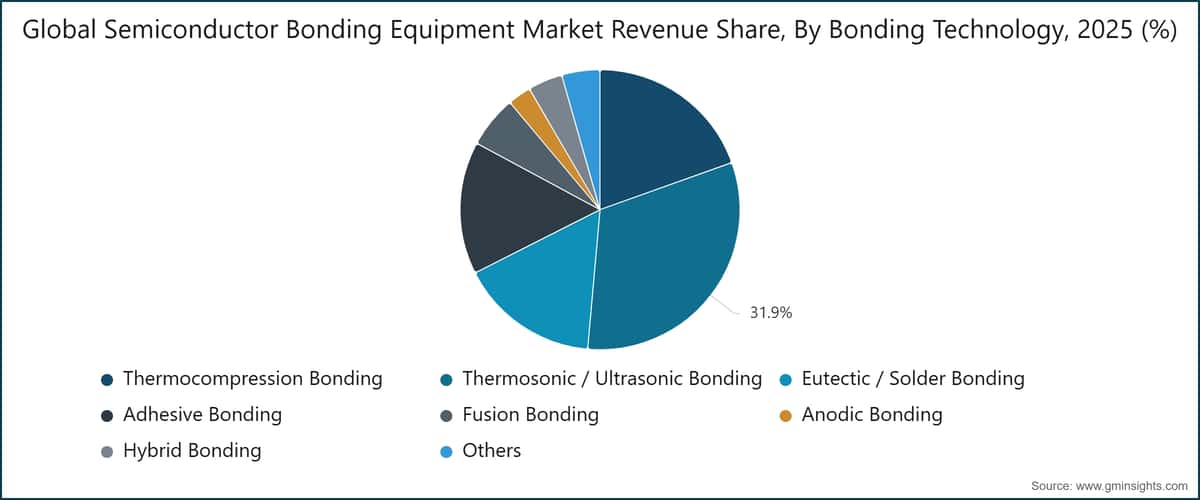

Per tecnologia di bonding

Il bonding termico-sonico e a ultrasuoni ha rappresentato la principale categoria tecnologica nel 2025. Il ball bonding termico-sonico è profondamente integrato nell'assemblaggio standard dei semiconduttori, mentre il wedge bonding a ultrasuoni rimane essenziale per le interconnessioni in alluminio e in rame pesante nei dispositivi di potenza. La sua scala continua riflette i volumi dei package basati su nodi maturi, per i quali il wire bonding rimane la soluzione commercialmente ottimale.

Il bonding per termocompressione è in espansione nell'assemblaggio HBM e dei chiplet logici, poiché offre una soluzione per realizzare interconnessioni ad alta densità con pilastri di rame prima che il bonding ibrido sia ampiamente qualificato. La sua crescita è legata all'architettura dei package avanzati più che alla produzione complessiva di semiconduttori. Le comunicazioni dei fornitori ASMPT e Kulicke & Soffa indicano che l'adozione da parte dei clienti sta avanzando attraverso la qualificazione per la produzione e le prime implementazioni di capacità produttiva.

Il bonding eutettico e quello mediante saldatura rimangono importanti nei dispositivi di potenza, nei package ad alta affidabilità, nell'assemblaggio flip-chip e nell'integrazione di MEMS ermetici. Il loro ruolo è rafforzato nei casi in cui la conduttività termica, la resistenza meccanica e l'affidabilità a lungo termine prevalgono sulla necessità di ottenere il passo di interconnessione più ridotto.

Per applicazione

Dispositivi logici

Il packaging dei dispositivi logici si sta orientando verso l'integrazione di chiplet, in cui i die di processori, acceleratori, I/O e memoria vengono assemblati in package ad alta densità. Ciò sta creando una domanda di piattaforme per il flip-chip ad alta precisione, la termocompressione e il bonding ibrido. La prima consegna di ASMPT di apparecchiature per il bonding ibrido a un cliente del settore logico nel 2024 illustra il passaggio dai programmi di sviluppo alla qualificazione da parte dei clienti.

Dispositivi di memoria

Il segmento della memoria combina il packaging DRAM e NAND wire-bonded ad alto volume con l'opportunità HBM in rapida espansione. Lo stacking HBM richiede operazioni di termocompressione precise e rappresenta una via fondamentale per la commercializzazione del bonding ibrido. Kulicke & Soffa ha introdotto ATPremier MEM PLUS per il wire bonding ad alto volume di dispositivi DRAM e di memoria, mentre le piattaforme avanzate vengono posizionate in vista della transizione verso l'HBM.

Semiconduttori di potenza

I package di dispositivi IGBT, MOSFET SiC e GaN utilizzano il wedge bonding con filo spesso, il die attach eutettico e altri processi ottimizzati per la gestione della corrente e i cicli termici. L'elettrificazione del settore automobilistico, i sistemi di ricarica e gli inverter per le energie rinnovabili sostengono questa domanda. Nel marzo 2025, Kulicke & Soffa ha introdotto la piattaforma di saldatura a pin a ultrasuoni Asterion-PW per applicazioni nei semiconduttori di potenza SiC.

Dispositivi MEMS

La produzione di dispositivi MEMS utilizza il wafer bonding per fusione, anodico e adesivo per l'incapsulamento e la formazione dei dispositivi. I requisiti delle apparecchiature pertinenti dipendono dall'applicazione: i sensori automobilistici privilegiano la durabilità, mentre i dispositivi consumer e industriali pongono spesso l'accento sui costi, sulle dimensioni del wafer e sull'integrazione con substrati in vetro o silicio.

Per settore di utilizzo finale

L'elettronica di consumo ha mantenuto la posizione di principale settore di utilizzo finale, poiché supporta la più ampia base installata di package wire-bonded. La domanda è incentrata sull'assemblaggio ad alto volume e le decisioni di approvvigionamento privilegiano la produttività, l'ingombro, l'automazione e il costo per package. La Cina continua a rivestire un'importanza particolare per questa base installata: Kulicke & Soffa ha riferito che i clienti con sede in Cina hanno rappresentato circa il 59% dei ricavi dell'esercizio 2024, mentre ASMPT ha registrato circa il 38% dei ricavi del gruppo provenienti dalla Cina.

La domanda del settore automobilistico è in espansione grazie all'elettrificazione, ai sistemi avanzati di assistenza alla guida (ADAS) e al crescente contenuto elettronico per veicolo. I moduli di potenza SiC e IGBT richiedono interconnessioni in grado di gestire correnti elevate e di resistere ai cicli termici, mentre i sistemi radar, le videocamere e i sistemi di rilevamento alimentano una domanda aggiuntiva di packaging affidabile dei dispositivi. I cicli di qualificazione nel settore automobilistico sono più lunghi rispetto a quelli dell'elettronica di consumo, ma una volta approvata una piattaforma possono sostenere un profilo più stabile di sostituzione ed espansione della capacità.

I data center e l'HPC rappresentano il segmento di utilizzo finale in più rapida crescita. Gli acceleratori di intelligenza artificiale combinano die logici con stack HBM in package avanzati, rendendo questo segmento particolarmente intenso in termini di termocompressione, bonding temporaneo, metrologia e sviluppo del bonding ibrido. I nuovi investimenti correlati all'HBM, tra cui l'impianto di packaging avanzato di SK hynix in Indiana, rafforzano il legame tra le infrastrutture dei data center e l'approvvigionamento di apparecchiature per il bonding ad alte specifiche. ^{[5]SEMI, Advanced Packaging Technologies and Semiconductor Packaging Equipment, semi.org}

.

Anche il percorso di commercializzazione del bonding ibrido sta diventando più chiaro. I sensori di immagine CMOS hanno fornito le prime prove in termini di volumi, l’HBM sta intensificando i requisiti relativi allo stacking e al controllo dell’allineamento, mentre i chiplet logici rappresentano la prossima importante estensione. La questione strategica per i fornitori è se siano in grado di trasferire la propria credibilità di processo da un’applicazione all’altra. EV Group e SUSS MicroTec vantano posizioni solide nei wafer, nel bonding temporaneo e nel bonding ibrido; ASMPT, Besi e Kulicke & Soffa stanno estendendo le proprie competenze nel die bonding di precisione e nel bonding a termocompressione verso la stessa opportunità. I vincitori saranno determinati tanto dalla qualificazione dei processi e dal supporto ai clienti quanto dalle specifiche delle apparecchiature.

Analisi regionale del mercato delle apparecchiature per il bonding dei semiconduttori

Nord America

Stati Uniti

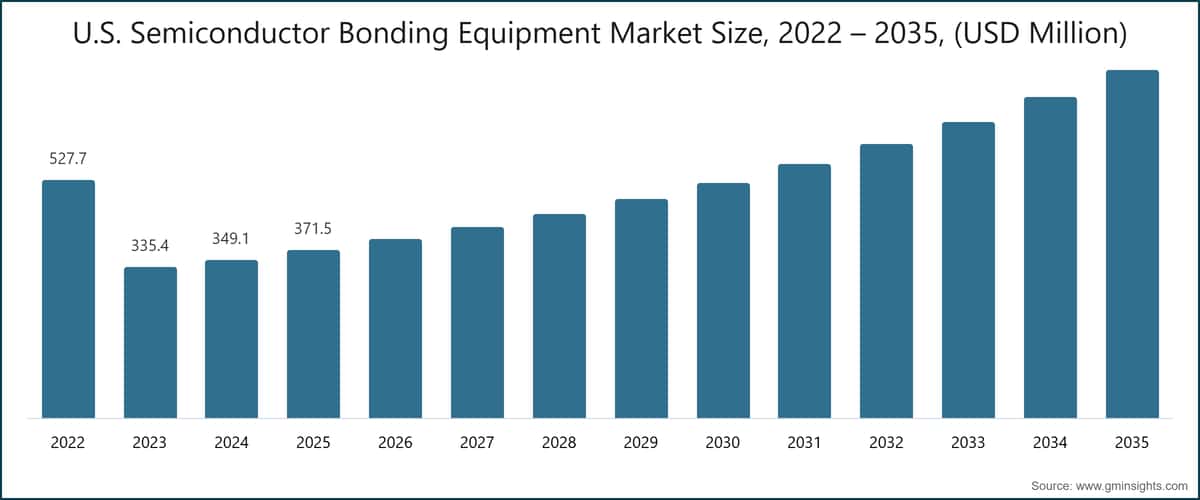

Il mercato statunitense beneficia dell’espansione della produzione di semiconduttori e del packaging avanzato sostenuta dalle politiche pubbliche. I finanziamenti CHIPS assegnati a TSMC, Intel, Samsung, Micron, Texas Instruments e SK hynix riguardano capacità produttive per la logica, la memoria, il packaging e i semiconduttori di potenza. ^{[6]U.S. Department of Commerce, Center for Security and Emerging Technology, Re-Shoring Advanced Semiconductor Packaging, Georgetown University, bdt.semi.ac.cn} Poiché i progetti entrano in produzione nell’arco di più anni, è probabile che l’approvvigionamento degli strumenti di bonding segua programmi articolati per fasi di costruzione, qualificazione e aumento della capacità, invece di concentrarsi in un unico picco.

Micro Point Pro (MPP) Ltd serve il mercato regionale del packaging ad alta varietà e specializzato. La sua iBond5000 piattaforma Dual supporta il bonding ball-wedge e wedge-wedge con diametri dei fili compresi tra 17 e 75 µm, posizionando l’azienda nei settori dell’optoelettronica, delle applicazioni a microonde, dei dispositivi ibridi/MCM e delle applicazioni ad alta potenza, dove la flessibilità può risultare più importante della produttività massima.

Canada

Il mercato canadese è più ridotto, ma beneficia delle attività nei settori della fotonica, del calcolo quantistico, della ricerca e della produzione pilota. La crescita riflette una base di partenza contenuta e la domanda di processi di precisione per il bonding di wafer e die, piuttosto che per l’assemblaggio su larga scala di prodotti standardizzati.

Europa

La domanda europea è legata agli investimenti nelle fab sostenuti dalle politiche pubbliche e all’ecosistema consolidato della regione nei settori automobilistico, industriale, dei semiconduttori di potenza, dei MEMS e della ricerca. Lo stabilimento ESMC di Dresda e la Smart Power Fab di Infineon generano una potenziale domanda aggiuntiva di apparecchiature per il back-end, ma i rispettivi requisiti tecnologici differiscono: ESMC incrementa la domanda di supporto alla produzione avanzata, mentre l’attenzione di Infineon ai dispositivi di potenza favorisce processi robusti di die attach e wire bonding. ^{[7]Tokyo Electron, Semiconductor Packaging and Advanced Packaging Technologies, tel.com}

Regno Unito

Il mercato britannico beneficia dei semiconduttori a banda proibita composta, della fotonica, delle tecnologie quantistiche e del packaging specializzato. L’assenza di un progetto produttivo greenfield paragonabile a quello di Dresda modererà la crescita, mentre la ricerca e le applicazioni per dispositivi ad alto valore manterranno la domanda di apparecchiature di precisione.

La Germania è il principale mercato europeo, sostenuto dal polo produttivo di Dresda e dalla presenza di fornitori di apparecchiature e istituti di ricerca. Hesse GmbH, F&K Delvotec Bondtechnik GmbH e F&S Bondtec Semiconductor GmbH servono applicazioni specializzate nei settori automobilistico, industriale, della difesa, dei semiconduttori di potenza, della fotonica e dei MEMS. La partnership di EV Group con Fraunhofer IZM-ASSID a Dresda illustra il ruolo delle infrastrutture europee di ricerca nello sviluppo dei processi di bonding e debonding dei wafer.

Asia Pacifico

L'Asia Pacifico è il mercato più grande e in più rapida crescita perché riunisce la maggiore capacità mondiale di fabbricazione, produzione di memorie, servizi OSAT e packaging avanzato. Cina, Taiwan e Corea del Sud hanno rappresentato il 79% del fatturato globale delle apparecchiature per semiconduttori nel 2025, mentre la spesa di Taiwan è aumentata del 90%, raggiungendo 31,5 miliardi di dollari USA, e quella della Corea del Sud è cresciuta del 26%, arrivando a 25,8 miliardi di dollari USA.

Cina

La Cina è una destinazione importante per le apparecchiature per semiconduttori e per la capacità di packaging ad alto volume. La domanda di bonding è sostenuta dall'elettronica di consumo, dalle telecomunicazioni, dal settore automobilistico e dagli investimenti nella produzione nazionale. La regione rimane particolarmente rilevante per ASMPT e Kulicke & Soffa a causa della loro esposizione dichiarata ai ricavi dei clienti.

Giappone

Il Giappone combina gli investimenti nazionali nel settore dei semiconduttori con un'elevata concentrazione di fornitori di apparecchiature per il bonding. Shinkawa Ltd, Fasford Technology Co. Ltd, KAIJO Corporation, Athlete FA Corporation, Panasonic Connect Co. Ltd, Canon Machinery Inc, Toray Engineering Co. Ltd e Shibuya Corporation operano nelle applicazioni di wire bonding, die bonding, flip-chip, assemblaggio di precisione e packaging specializzato. Il fatturato delle apparecchiature in Giappone è aumentato del 22% nel 2025, sostenuto dagli investimenti nazionali e dalla domanda collegata a memorie, sensori di immagine e produzione di componenti all'avanguardia.

Medio Oriente e Africa

Il Medio Oriente e l'Africa rappresentano il mercato regionale più piccolo e con la crescita più lenta. I primi investimenti nelle tecnologie dei semiconduttori negli Emirati Arabi Uniti e in Arabia Saudita non equivalgono ancora a un ecosistema di assemblaggio su scala produttiva. Una domanda significativa di apparecchiature per il bonding dipende dallo sviluppo di competenze ingegneristiche, catene di fornitura, infrastrutture per la fabbricazione e attività di packaging qualificate. Il Sudafrica contribuisce con una base consolidata, seppur limitata, per la produzione elettronica.

Il Nord America e l'Europa stanno aggiungendo nodi di domanda strategicamente importanti, anziché sostituire l'Asia Pacifico. I siti statunitensi finanziati dal CHIPS Act e i progetti europei creano un'opportunità di approvvigionamento per i fornitori in grado di offrire ingegneria delle applicazioni, ricambi e supporto rapido ai processi in prossimità dei nuovi impianti di fabbricazione e delle strutture di packaging. Il cambiamento regionale favorisce le aziende dotate di capacità globali di assistenza, ma sostiene anche i fornitori specializzati che servono i settori della difesa, dei dispositivi di potenza, della fotonica e del packaging orientato alla ricerca. L'America Latina e il Medio Oriente e l'Africa rimangono opportunità condizionate: volumi significativi dipendono da ecosistemi manifatturieri ancora in fase di sviluppo.

Quota di mercato e panorama competitivo delle apparecchiature per il bonding dei semiconduttori

Il mercato presenta una concentrazione moderata. ASMPT deteneva una quota di mercato del 18,6% nel 2025, seguita da Besi con il 16,8%, Kulicke & Soffa con il 14,9%, EV Group con l'8,7% e SUSS MicroTec SE con il 7,4%. Nel complesso, queste cinque aziende hanno rappresentato il 66,4% dei ricavi del mercato. La concorrenza è segmentata per tecnologia: i fornitori di wire bonding convenzionale competono in termini di produttività, disponibilità operativa, costi e automazione, mentre i fornitori di sistemi di thermocompression bonding, wafer bonding e hybrid bonding competono sulla precisione del processo, sulla resa, sull'integrazione della metrologia e sullo stato di qualifica.

ASMPT - quota di mercato del 18,6%, 428,85 milioni di dollari USA (2025)

ASMPT vanta un'ampia esposizione nei segmenti del bonding dei die, flip-chip, bonding per termocompressione, bonding ibrido e wire bonding. La divisione Semiconductor Solutions ha beneficiato della domanda di packaging avanzato nell'esercizio 2024, registrando ricavi e ordini acquisiti record nel bonding per termocompressione. La prima fornitura dell'azienda di un sistema di bonding ibrido a un cliente del segmento logic e i successivi ordini relativi all'HBM la posizionano lungo due dei principali percorsi di commercializzazione del bonding avanzato.

BE Semiconductor Industries (Besi) - quota di mercato del 16,8%, 387,35 milioni di dollari USA (2025)

Besi è concentrata sulle apparecchiature avanzate per il bonding dei die. La performance dell'esercizio 2024 ha riflesso la domanda proveniente dalle applicazioni di bonding ibrido e fotonica, con il packaging avanzato che ha rappresentato circa il 70% dei ricavi e un margine lordo dichiarato del 65,2%. Questa focalizzazione offre un significativo potenziale di crescita derivante dall'adozione del packaging avanzato, sebbene renda inoltre l'azienda più esposta alle tempistiche degli investimenti di un numero limitato di clienti all'avanguardia.

Kulicke & Soffa - quota di mercato del 14,9%, 343,54 milioni di dollari USA (2025)

Kulicke & Soffa combina la propria posizione di leadership nel ball bonding con l'espansione nel bonding per termocompressione e nel bonding per termocompressione senza flussante. I ricavi dell'esercizio 2024 includevano 357,8 milioni di dollari USA derivanti dalle apparecchiature per ball bonding e 105,8 milioni di dollari USA da quelle per wedge bonding, a dimostrazione della persistente importanza dell'assemblaggio convenzionale nel portafoglio dell'azienda. I programmi APTURA, ATPremier MEM PLUS e Asterion-PW offrono all'azienda opportunità di sviluppo nel bonding ibrido, nel packaging della memoria e nell'assemblaggio di dispositivi di potenza in SiC.

EV Group - quota di mercato dell'8,7%, 200,59 milioni di dollari USA (2025)

EV Group è specializzata nel bonding dei wafer, nel bonding temporaneo, nel trasferimento di strati e nel bonding ibrido. Il sistema GEMINI è destinato alla produzione di MEMS su wafer da 300 mm, mentre il sistema EVG880 LayerRelease supporta i flussi di processo per wafer sottili e 3D-integration. La piattaforma di metrologia EVG40 D2W amplia il posizionamento dell'azienda dalle apparecchiature per il bonding alle capacità di controllo dell'overlay, un elemento di differenziazione sempre più importante nella produzione di chiplet e HBM.

SUSS MicroTec SE - quota di mercato del 7,4%, 170,62 milioni di dollari USA (2025)

SUSS MicroTec opera nel bonding avanzato del back-end, in particolare nel bonding temporaneo e nel bonding ibrido. L'azienda ha comunicato ricavi pari a 446,1 milioni di euro nell'esercizio 2024, di cui 314,7 milioni di euro attribuibili alla divisione Advanced Backend Solutions; inoltre, i ricavi derivanti dai sistemi di bonding sono più che triplicati su base annua. La linea di prodotti XBC300 Gen2 e l'ampliamento della capacità produttiva di Hsinchu posizionano l'azienda al servizio dei clienti del packaging avanzato che richiedono sia precisione di processo sia un supporto produttivo regionale.

Principali operatori regionali

Micro Point Pro (MPP) Ltd serve applicazioni specialistiche, di ricerca, difesa e packaging ad alta varietà in Nord America. Nell'area Asia-Pacifico, Shinkawa Ltd, Fasford Technology Co. Ltd, KAIJO Corporation, Athlete FA Corporation, Panasonic Connect Co. Ltd, Canon Machinery Inc, Toray Engineering Co. Ltd e Shibuya Corporation operano nei settori del wire bonding, del bonding dei die, dell'assemblaggio di precisione e dei requisiti correlati al packaging. Hesse GmbH, F&K Delvotec Bondtechnik GmbH e F&S Bondtec Semiconductor GmbH servono i mercati europei del packaging ad alta affidabilità, industriale, automobilistico, dei semiconduttori di potenza, della fotonica e specializzato. Queste aziende regionali restano importanti nei casi in cui la conoscenza dei processi specifici per applicazione, le configurazioni produttive flessibili o la tempestività dell'assistenza locale siano più rilevanti di portafogli di prodotti globali ad ampia gamma.

Sviluppi recenti del settore

Nel terzo trimestre del 2024 ASMPT ha consegnato il primo sistema di bonding ibrido a un cliente del segmento logic e nel quarto trimestre del 2024 ha acquisito ordini per sistemi di bonding ibrido relativi all'HBM. L'azienda ha confermato che la consegna degli strumenti HBM era programmata entro mid-2025, ampliando la propria presenza nel bonding avanzato nelle applicazioni logic e di memoria.

Kulicke & Soffa ha ricevuto un ordine per 1.000 sistemi di ball bonding RAPID Pro nel maggio 2024. L'ordine doveva essere evaso nell'arco di più trimestri e ha evidenziato la persistente domanda di capacità per le piattaforme convenzionali di wire bonding.

Kulicke & Soffa e ROHM hanno annunciato il processo di hybrid bonding CuFirst nel novembre 2024. Il processo supporta l'hybrid bonding chip-wafer con un passo tra i pilastri di rame fino a 8 µm utilizzando la piattaforma APTURA FTC di Kulicke & Soffa.

EV Group ha lanciato il sistema EVG880 LayerRelease nel maggio 2024. Il sistema è stato introdotto con un miglioramento doppio della produttività per il debonding degli strati dai portatori di silicio mediante laser a infrarossi.

EV Group e Fraunhofer IZM-ASSID hanno ampliato la loro collaborazione nel settore del wafer bonding nel giugno 2024. La collaborazione si concentra sulle tecnologie di bonding e debonding per applicazioni CMOS, di integrazione eterogenea e di calcolo quantistico presso il centro CEASAX di Dresda.

SUSS MicroTec ha registrato risultati record per l'esercizio 2024, con vendite di sistemi di bonding più che triplicate su base annua. La crescita è stata trainata dagli ordini di temporary bonding associati alla produzione di chip per l'intelligenza artificiale e di moduli HBM.
