半导体 ICP-MS 系统市场 尺寸和份额 2026-2035

半导体 ICP-MS 系统市场规模

半导体 ICP-MS 系统市场规模在 2025 年达到 1.986 亿美元，预计 2026 年为 2.082 亿美元，并预计到 2035 年达到 3.439 亿美元，2026～2035 年期间的年均复合增长率（CAGR）为 5.73%。

半导体制造将痕量金属分析从定期实验室检测转变为良率保障职能。金属污染可能源自晶圆基材、湿法化学品、超纯水（UPW）、化学机械抛光（CMP）浆料、工艺气体或腔体部件，并可能导致漏电、介电层失效和缺陷。行业文件指出，金属污染是造成良率损失的重要因素，并说明电子级硅的纯度要求达到 9N～11N，因此灵敏度、回收率控制和基体管理成为分析系统选型的核心考量 ^{[1]Agilent Technologies, Measuring Inorganic Impurities in Semiconductor Manufacturing, agilent.com.}。SEMI M85 规定了用于检测硅晶圆表面痕量金属的气相分解 ICP-MS 程序，而 SEMI F63 则涉及半导体加工的超纯水质量要求 ^{[2]Glenn Woods, Agilent Technologies, Aqueous-based Applications of ICP-QQQ in Semiconductor Manufacturing, The ICP-MS Journal, agilent.com.}。

半导体投资公告转化为分析实验室建设项目，正在重塑市场需求。新建晶圆厂在实现稳定的晶圆产出之前，需要完成来料材料认证、晶圆表面监测、超纯水监控以及设备部件验证。因此，美国《芯片法案》计划、欧洲国家援助批准、中国的产能投资以及印度正在形成的晶圆厂计划，分别带来不同的安装周期，而不是形成单一的区域性设备替换市场 ^{[3]Agilent Technologies, ICP-MS for Semiconductor Cleaning and Surface Preparation, agilent.com.}。与此同时，随着材料复杂度提高、污染限值收紧，高价值应用正转向三重四极杆系统。这类系统能够管理浓酸和富硅基体中的复杂光谱干扰 ^{[4]SEMI, SEMI F61 - Guide to Design and Operation of a Semiconductor Ultrapure Water System, semi.org.}。

亚太地区在 2025 年以 6,833 万美元的市场规模领先，并预计以 6.75% 的增速增长，这主要得益于中国晶圆制造扩张以及中国台湾、韩国和日本成熟的制造生态系统。北美市场规模为 5,821 万美元，预计增速为 6.38%；欧洲市场规模为 4,154 万美元，预计以 5.00% 的增速扩张。拉丁美洲市场规模为 1,082 万美元，增速为 1.84%；中东和非洲市场规模为 1,972 万美元，年均复合增长率（CAGR）为 3.06%。区域差异反映出先进制程晶圆制造主要集中在亚洲、美国和欧洲；在其他地区，需求更多集中于科研、工业实验室以及与电子行业相关的质量控制。

技术构成之所以发生变化，有着比广泛的自动化需求更具体的原因。单四极杆平台在成熟的高通量化学分析和超纯水（UPW）工作流程中仍具有经济性，但先进材料和高浓度工艺化学品会产生多原子干扰，而这些干扰并不总能通过常规碰撞池操作加以分辨。在干扰控制能力能够避免稀释、返工或单独确认分析的应用场景中，三重四极杆系统的市场份额正在提升。因此，市场呈现两极分化：常规筛查仍占据数量规模，而技术定价能力则集中在支持晶圆认证和高基质半导体化学品分析的系统上。

主要驱动因素

先进半导体制造工厂扩建

新建晶圆厂必须在对材料和工艺设备进行量产认证之前，建立污染控制能力。这一要求会同时带动多个电感耦合等离子体质谱（ICP-MS）应用场景的需求，包括进厂酸和溶剂筛查、超纯水监测、晶圆表面残留物测量以及腔室部件评估。在美国，《芯片与科学法案》（CHIPS and Science Act）提供 390 亿美元的制造业激励措施，并支持半导体研究与开发；投资税收抵免框架则降低了符合条件的制造业资产成本。美光科技（Micron）在爱达荷州和纽约州项目中获得的 CHIPS 奖励体现了美国新建存储器晶圆厂投资的规模，其中包括规划中的洁净室产能，而这些设施将需要配套的分析基础设施 ^{[5]SEMI, Newly Published Standard for Measurement of Particle Precursors in Ultrapure Water, September 2023, semi.org.}。

欧洲项目也提供了类似但地理位置较为集中的需求来源。2025年2月，欧盟委员会批准向英飞凌（Infineon）位于德累斯顿的 MEGAFAB-DD 项目提供 9.2 亿欧元国家援助 ^{[6]Kazuhiro Sakai, Agilent Technologies, Enhancing the 8900 ICP-QQQ with Pure Gases and SPS 6 Autosampler, The ICP-MS Journal, agilent.com.}。ESMC 位于德累斯顿的工厂获得了 50 亿欧元德国国家援助的支持，计划于 2027 年开始生产。GlobalFoundries 还于 2025 年 10 月宣布投资 11 亿欧元扩建德累斯顿工厂，目标是在 2028 年底前实现每年超过 100 万片晶圆的产能。这些项目会在晶圆产量提升之前创造采购机会，因为分析方法和适用于洁净室的工作流程需要在设施调试期间完成验证。

超痕量污染分析需求增长

更小的器件几何尺寸降低了对溶解态和颗粒态污染的容忍度。SEMI M85 规定了用于硅晶圆表面分析的气相分解 ICP-MS 程序，其中包括钠、铁、铜、镍和锌等关键金属元素。该方法具有商业价值，因为它将污染监测直接与晶圆放行和工艺良率管理相连接，而不是仅用于线下材料表征。

高基体化学品正不断提升串联质谱的价值。Agilent 记录了使用 ICP-QQQ 工作流程直接分析高浓度半导体酸的方法，该流程旨在控制干扰，并避免可能引入污染的稀释步骤。Thermo Fisher 同样介绍了用于半导体应用的多模式 ICP-MS/MS 工作流程，该流程结合冷等离子体、动能歧视和 MS/MS 操作，以应对复杂的分析物—基体组合 ^{[7]SEMI, Liquid Chemicals Standards for Semiconductor Manufacturing, semi.org.}。其运营层面的影响是，当晶圆厂和化学品供应商对日益复杂的工艺化学品进行认证时，可以在通量与灵敏度之间减少取舍。

政府对国内半导体制造业的投资

国家级半导体计划正在改变分析设备需求的地理分布，因为这些计划推动此前较为依赖进口芯片的地区建设晶圆制造能力。美国激励措施得到了欧洲对战略性项目支持的补充，其中包括 Infineon 在德累斯顿的工厂和 STMicroelectronics 在意大利的碳化硅园区。此类计划并不能保证立即产生 ICP-MS 订单，但会建立起分析需求所依托的建设、调试和供应商认证管线。

中国仍是另一个独立的增长来源，因为国内产能扩张与本地仪器替代品的发展同步推进。美国—中国经济与安全审查委员会的分析介绍了中国政府支持的半导体产业政策规模。在印度，Tata Electronics 和 PSMC 于 2024 年 9 月完成了一项技术转让协议，涉及位于古吉拉特邦多莱拉的晶圆厂项目。其商业影响在于，供应商不能将政策驱动型需求视为同质需求：同一项公共投资既可能扩大已安装设备基数，也可能改变对本地化生产、服务能力和采购偏好的要求。

半导体化学品和超纯水的纯度要求不断提高

纯度规格使化学分析成为一项持续性的生产要求。SEMI F63 为半导体加工中使用的超纯水（UPW）提供指导，ASTM D5127 则针对电子和半导体行业用超纯水 ^{[8]Glenn Woods, Agilent Technologies, High-purity Organics by ICP-QQQ, The ICP-MS Journal, agilent.com.}。在实际生产中，供应商和晶圆厂必须证明其在酸、溶剂、氧化剂和水系统中的污染控制能力，因此，即使新仪器完成安装，日常分析使用率仍会保持较高水平。

挑战并不只是检测更多元素。高浓度硝酸、盐酸、硫酸以及含硅基体会产生不同的干扰模式。三重四极杆系统采用受控反应和质量数迁移策略，将目标分析物与干扰物种区分开来，从而提高结果的可信度；在这些基体中，传统筛查流程可能产生歧义。这项能力推动仪器选择标准从主要依据检出限规格，转向依据经过验证的半导体分析方法和针对特定基体的运行时间。

半导体质量控制自动化程度不断提高

自动化缩短了采样、数据生成与工艺响应之间的延迟。Revvity 介绍了一种基于其 NexION 5000 平台的全自动 VPD-ICP-MS 工作流程，用于晶圆表面金属杂质分析，可在无需操作人员日常干预的情况下持续运行。自动化样品制备还减少了可能引入痕量金属污染的人工处理步骤。

软件正成为提高实验室生产率的另一种途径。Thermo Fisher 的 Reaction Finder 支持在 ICP-MS/MS 工作流程中为单个分析物自动选择模式，而 Shimadzu 的 ICPMS-2030 则将较低的氩气消耗量与旨在支持方法开发和结果审查的软件功能相结合。这些工具并不会消除对半导体分析专业知识的需求；相反，它们能够将部分可重复的方法执行环节标准化，并可缩短新分析实验室投入运行所需的时间。

主要制约因素

半导体 ICP-MS 系统的高资本投入和运营成本

符合半导体应用要求的系统所需配置不止一台标准质谱仪。适用于洁净室的泵、耐腐蚀锥体、高纯度进样组件、自动化硬件以及半导体方法验证，都会增加采购和认证负担。三重四极杆系统和自动化 VPD 装置的成本差异最为明显；只有在可避免的良率风险或客户认证要求能够显著抵消额外资本支出的情况下，采用这些系统通常才具备合理性。

运营经济性同样至关重要。ICP-MS 平台会持续消耗高纯度氩气，而对于全天候运行的工作流程，气体用量会成为一项重要成本。Shimadzu 表示，其 ICPMS-2030 小型炬配置的氩气消耗量约为 11 L/min，这说明气体消耗已成为全生命周期成本比较中的一项考量因素。Analytik Jena 同样将低氩气运行定位为其 PlasmaQuant MS 系列的一项相关运营成本特征。因此，规模较小的化学品供应商和独立实验室可能会继续使用成本较低的筛查系统，或将专业分析外包，而不是采用完整的高规格配置。

样品制备复杂，以及专业分析人员短缺

晶圆表面分析不仅需要高灵敏度检测，还需要受控的样品制备。SEMI M85 VPD 工作流程涉及气相氧化物去除、收集生成的液滴以及在污染受控条件下进行处理；回收率和空白样性能可能受到操作人员技术和方法条件的影响。对半导体化学品进行直接分析则会带来另一项挑战：分析人员必须针对每种基质选择适当的等离子体条件、碰撞气体或反应气体、校准方法以及干扰控制模式。

这一人员配置问题在新建工厂中最为突出，因为分析团队需要与工艺组织同步组建。IEEE 发布的一项技术调查表明，要追踪光刻化学品中的金属污染，需要将 ICP-MS 知识与半导体工艺知识相结合。

提供应用开发、经验证的方法、自动化解决方案和本地服务的供应商，可以将这一制约因素转化为竞争优势，而买方面临着培养内部专业能力与使用专业外部实验室之间的权衡。

自动化正在降低而非消除这一壁垒。自动化 VPD 和化学制备系统可以提高回收性能的重复性，并减少人工操作造成的污染机会，但晶圆厂仍需要能够调查异常基体、解读干扰行为并将痕量金属数据与工艺条件关联起来的专家。因此，供应商最具竞争力的方案是组合式服务：硬件、半导体专用方法、应用支持和本地服务能力。对于新建项目市场而言，这种组合尤其具有价值，因为投产调试速度会直接影响设施的产能爬坡时间表。

半导体 ICP-MS 系统市场细分分析

产品类型

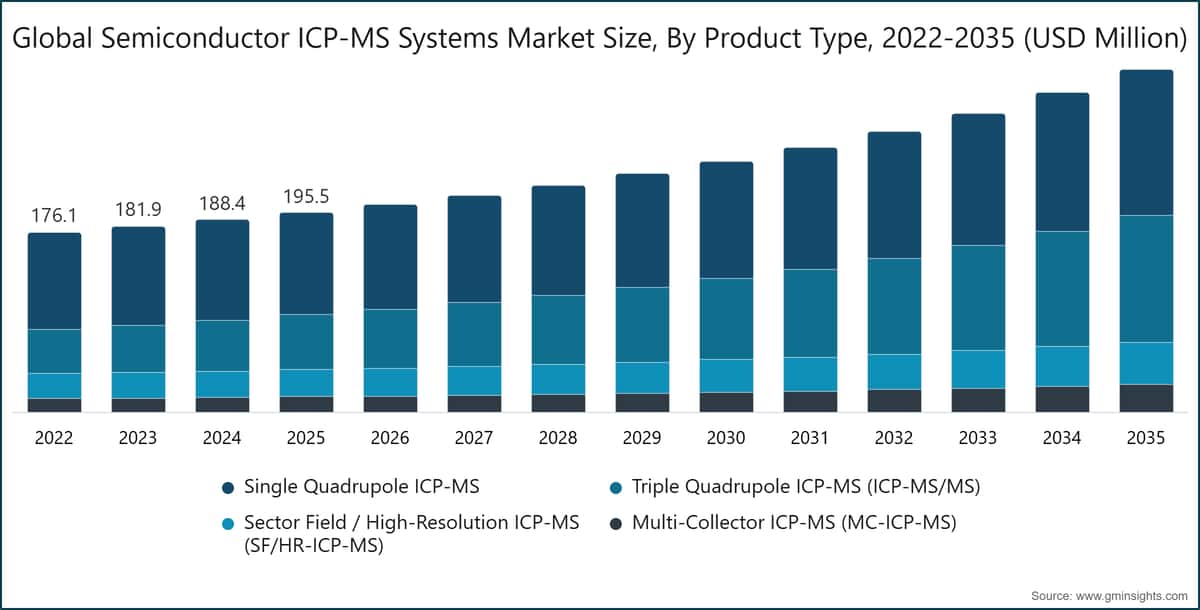

单四极杆 ICP-MS 是最大的产品细分市场，2025 年市场规模为 8,622 万美元，占当年市场的 43.4%，预计将以 5.88% 的年均复合增长率增长。其市场地位反映了高通量常规筛查的经济性。在既有的碰撞池、冷等离子体或基体稀释方法能够提供足够可靠性的情况下，化学品供应商和晶圆厂实验室可以使用单四极杆系统检测既定的分析物组合。Agilent 的半导体应用资料说明了这类系统为何在化学品和晶圆分析流程中仍具有广泛适用性，尽管要求更高的应用正逐渐转向 ICP-MS/MS。

三重四极杆 ICP-MS/ICP-MS/MS 的市场规模为 6,623 万美元，占 2025 年市场的 33.3%，预计增速最快，达到 6.84%。该架构在碰撞反应池两侧配置两个质量过滤器，可选择前体离子和产物离子，从而提升复杂基体中的干扰去除能力。这对于硅、硫和磷等元素尤为重要，因为背景干扰和多原子离子干扰可能限制常规分析。Agilent 的 8900、Thermo Fisher 的 iCAP TQs 以及 Revvity 的 NexION 5000，体现了供应商对半导体专用干扰控制、自动化序列分析和兼容洁净室配置的重视。

扇形磁场／高分辨率 ICP-MS 在 2025 年实现 2,918 万美元的市场规模，占市场的 14.7%，预计将以 4.45% 的速度增长。磁扇形场系统更适合需要高质量分辨率、同位素比精度和参考方法研究的应用。其在半导体领域的应用主要集中于化合物半导体表征、先进材料研究和分析验证，而非大批量晶圆厂工艺控制。

多接收器 ICP-MS 的市场规模为 1,700 万美元，占 2025 年市场的 8.6%，预计增长率为 1.95%。这些系统用于专业同位素比值分析，包括污染源追踪和材料研究。Nu Instruments 的 Plasma 3 展示了该层级所需的高精度多接收器能力，可在多个法拉第探测器和离子计数探测器之间实现同步测量。其需求保持稳定，但与四极杆系统相比，不会以同样的方式随着常规化学品认证需求扩大。

技术

四极杆技术是占主导地位的技术类别，涵盖单四极杆和三重四极杆系统，约占 2025 年市场构成的 76.7%。该平台在扫描速度、多元素覆盖范围、操作复杂度和资本成本之间实现了平衡。其商业重要性在于能够服务于半导体生产流程的两端：一端是采用单四极杆仪器进行常规化学品和超纯水（UPW）筛查，另一端是利用串联质谱技术处理高基体复杂度应用。

磁扇区技术主要对应 SF/HR-ICP-MS 产品层级，约占市场的 14.7%。该技术通过高质量分辨率而非反应化学来分离干扰离子；当同位素准确性和方法可追溯性比通量更为重要时，这一特性尤为有价值。该技术增长有限，主要是因为其应用集中于专业研究和验证环境，而不是因为其缺乏技术价值。

其他技术约占 8.6%，包括 MC-ICP-MS 以及用于专业材料和颗粒分析流程的新兴全谱方法。在瞬态信号或同位素关系具有重要意义的场景中，这些系统可能发挥重要作用，但由于专业化程度较高，其在常规晶圆厂实验室中的部署受到限制。

应用领域

半导体级化学品分析是最大的应用领域，2025 年市场规模为 7,232 万美元，占市场的 36.4%，预计年均复合增长率（CAGR）为 5.91%。该细分市场涵盖矿物酸、溶剂、氧化剂、前驱体和清洗化学品的认证，以满足严格的污染控制规范。较高的分析量主要源于进厂材料控制范围广泛，以及需要验证试剂质量在储存、转移和使用过程中得到保持。Revvity 介绍了针对半导体级化学品的自动化制备与分析流程，可处理浓缩基体中的稀释、酸化和加标步骤。

晶圆与硅材料分析的市场规模为 4,563 万美元，占 23.0%，预计增长率为 7.85%，是应用领域中年均复合增长率最高的细分市场。VPD-ICP-MS 根据 SEMI M85 所确立的框架，为量化晶圆表面痕量金属提供了直接路径。Fraunhofer IPMS 运营着一座 VPD-ICP-MS 实验室，用于表征 200 mm 和 300 mm 晶圆，体现了专用分析能力在商业和研究晶圆生态系统中的作用。SiC、GaN 和其他化合物半导体材料的扩展也将支撑该领域增长，因为这些材料需要适用于传统硅以外基体的方法。

工艺气体分析的市场规模为 2,764 万美元，占市场的 13.9%，预计增长率为 4.61%。污染物可能通过气瓶、接头、管线和阀门进入气体输送系统，因此相关分析要求不再局限于液体化学品。HORIBA 的半导体产品组合涵盖工艺监测和气体分析基础设施，为晶圆厂污染控制流程提供了互补的解决方案。

CMP 浆料与纳米颗粒分析的市场规模为 2,254 万美元，占 11.3%，预计将以 4.41% 的速度增长。CMP 浆料含有经过工程设计的磨料以及溶解化学成分，因此有必要将目标颗粒与金属污染物区分开来。

Agilent 的单颗粒 ICP-MS 应用研究展示了如何同时评估半导体工艺化学品中的溶解态金属以及颗粒浓度、尺寸和成分。在仅依靠溶解态金属分析无法诊断颗粒驱动型缺陷的情况下，这项能力的价值日益凸显。

超纯水（UPW）分析、洁净室与工艺环境监测以及研究与开发合计约占 2025 年市场规模的 3,050 万美元，即 15.4%，增速为 3.52%。根据半导体水质指南，UPW 分析仍是持续生产过程中的必需环节。研究和分析服务实验室为方法开发、晶圆认证、前驱体表征和争议解决提供支持。Fraunhofer CSP 的 SilaPure 项目展示了高分辨率痕量元素分析在氯化低聚硅烷生产中的应用，该生产过程与半导体材料研究相关。

最终用户

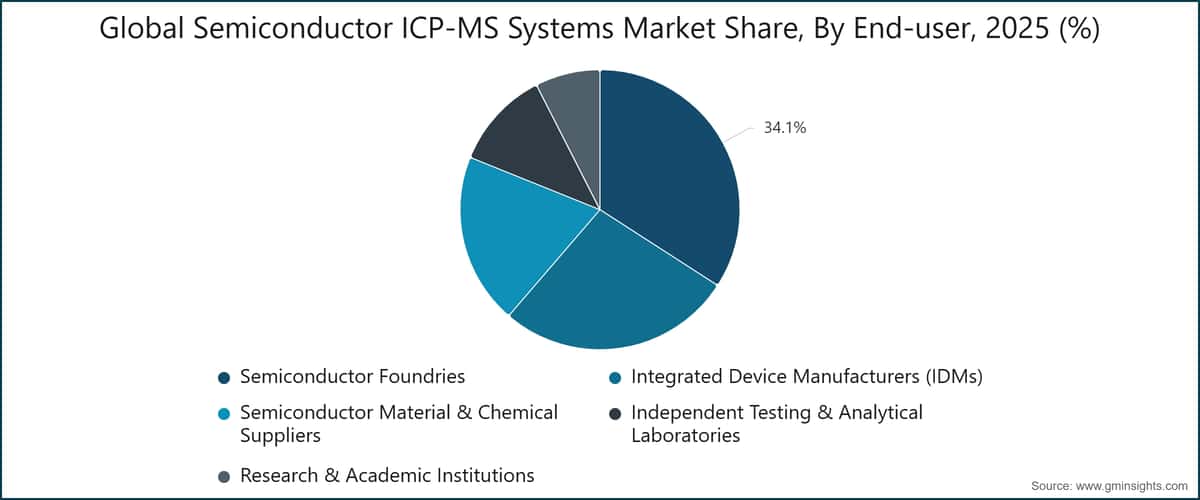

集成器件制造商占据最大的最终用户份额，2025 年市场规模为 7,232 万美元，占市场的 36.4%，预计增速为 5.91%。其垂直一体化制造模式支持在企业内部广泛部署，因为同一组织能够控制晶圆制造、来料认证和工艺保障。新的 IDM 工厂可能需要采用多套具有不同配置的系统，而不是单一的通用平台。

半导体代工厂 2025 年实现收入 5,861 万美元，占市场的 29.5%，预计增速为 7.08%，是最终用户中年均复合增长率最高的细分领域。代工厂必须满足不同客户的工艺要求，因此方法覆盖范围、可追溯性和污染控制一致性的重要性不断提升。中芯国际的年度业绩披露确认其 8 英寸和 12 英寸制造布局仍在持续扩张，而 ESMC 计划在德累斯顿扩大产能，将进一步提升欧洲先进代工能力。这些项目将推动市场对能够处理复杂基体并满足客户认证要求的系统产生更高价值的需求。

半导体材料与化学品供应商占据 2,809 万美元的市场规模，市场份额为 14.1%，预计增速为 4.85%。供应商必须在材料进入晶圆厂前完成纯度认证，因此，日常分析通量和重复性比单项最高规格更为重要。GlobalWafers 获得的《芯片法案》密苏里州设施资助表明，晶圆供应链投资能够带动表面认证和化学分析能力的配套需求。

独立测试与分析实验室以及研究与学术机构 2025 年合计实现收入 3,961 万美元，占市场的 19.9%，预计增速为 3.72%。当采购方未配备完整的内部分析团队时，这些用户能够提供外包认证、专业方法开发和材料研究服务。由于新的先进晶圆厂日益将空间和资本投入内部分析实验室，该群体的增长速度较慢；但其在验证、专业测试和新兴材料应用方面仍然发挥着重要作用。

单四极杆系统的需求仍具有重要商业价值，因为市场并不会统一转向性能最高的平台。常规化学筛查、成熟的超纯水（UPW）工作流程以及经验成熟的实验室仍然重视较低的购置成本和较高的通量。因此，供应商需要采用两种不同的商业模式：针对先进晶圆厂和技术难度较高的基质，提供应用丰富、以性能为导向的销售方案；针对常规筛查，提供服务高效、注重成本的销售方案。随着工艺复杂度提高，能够帮助客户在这两个层级之间迁移的供应商，最有可能保护其现有客户基础的价值。

半导体 ICP-MS 系统市场区域分析

北美

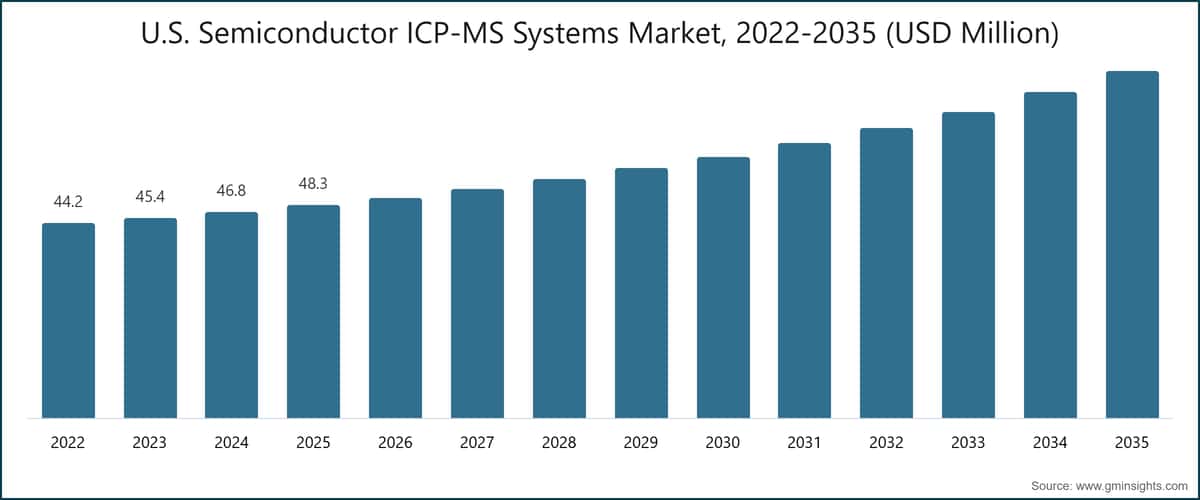

2025年，北美市场规模为 5,821 万美元，预计将以 6.38% 的年均复合增长率（CAGR）扩张。美国市场规模为 4,591 万美元，预计将以 7.09% 的速度增长，这主要得益于新建晶圆厂项目以及 CHIPS 计划下的国内供应链投资。在建设和产能爬坡的各个阶段，分析需求都将不断涌现，因为晶圆厂必须在大批量生产前建立验证方法。自动化进样供应商在该地区同样发挥着重要作用；Revvity 的 prepFAST S 工作流程专为半导体级化学品的自动化分析而设计。

2025年，加拿大市场规模为 1,230 万美元，年均复合增长率为 3.20%。与大规模先进晶圆制造相比，加拿大市场更加依赖分析仪器开发、研究、电子制造服务和化学品测试。Aurora Biomed 通过其光谱分析和样品制备产品线参与元素分析和实验室自动化市场。

欧洲

2025年，欧洲市场规模为 4,154 万美元，预计将以 5.00% 的速度增长。德国市场规模为 1,923 万美元，预计将以 6.35% 的速度扩张，德累斯顿是该地区先进晶圆厂项目最集中的区域。ESMC、Infineon 的 MEGAFAB-DD 以及 GlobalFoundries 的 Project SPRINT 共同形成了分析实验室采购和服务需求的多年期项目储备。Fraunhofer IPMS 通过其 VPD-ICP-MS 服务增加了本地晶圆分析能力，从而加强了工业生产与专业分析支持之间的联系。

2025年，欧洲其他地区的市场规模为 2,231 万美元。法国受益于半导体制造活动，包括对 STMicroelectronics-GlobalFoundries Crolles 项目的支持。意大利的碳化硅投资尤为重要，因为 STMicroelectronics 正在卡塔尼亚开发一座一体化 SiC 制造工厂，并获得了经批准的意大利援助 ^{[9]SEMI, SEMI F123 - Guide for Meeting IRDS Yield Table Recommendations for High Purity Polymer Materials and Components Used in Ultrapure Water, semi.org.}。英国凭借专业仪器生产仍具有重要地位，其中包括 Nu Instruments 的高分辨率和多接收器平台；与此同时，SPECTRO 和 Analytik Jena 也满足欧洲常规分析需求。

亚太地区

2025年，亚太地区是最大的市场，规模达到 6,833 万美元，预计将以 6.75% 的速度增长。中国市场规模为 4,766 万美元，预计将以约 8.5% 的速度扩张。该市场兼具庞大的晶圆厂基础、持续扩大的成熟制程产能以及国内分析仪器供应商的发展。Digitimes 报道称，截至2027年，中国12英寸产能设备的预期投资将超过 1,000 亿美元；中芯国际（SMIC）2024年年度业绩则显示，其制造布局仍在持续扩大产能。

作为 Focused Photonics 旗下子公司，EXPEC Technology 体现了国内能力的转变。其 7350S Plus ICP-MS/MS 面向半导体应用，包括硅片和碳化硅晶圆分析、电子化学品以及特种气体分析。竞争影响首先集中在中国国内市场，在常规或中端应用中，本地化服务、采购适配以及成本更低的替代方案可能发挥重要作用。

其他亚太地区在 2025 年创造了 2,067 万美元的收入，涵盖日本、韩国、印度、澳大利亚和东南亚。日本和韩国仍拥有先进的半导体及材料产业生态，为复杂的晶圆厂内分析需求提供支撑。印度则代表着一项从零开始建设的机遇：Tata Electronics 与 PSMC 达成的协议将带来未来的晶圆厂安装周期，而 ATONARP 在日本经济产业省（METI）支持下，对面向印度半导体设备市场的质谱传感器开展评估，则表明市场正关注本地分析设备的部署。HORIBA 计划在那格浦尔建设质量流量控制器工厂，也进一步表明半导体设备能力正向印度供应链转移。

拉丁美洲

拉丁美洲在 2025 年的市场规模为 1,082 万美元，预计将以 1.84% 的速度增长。巴西、墨西哥和阿根廷通过工业实验室、电子制造服务、采矿、材料测试和大学研究支撑市场需求。半导体相关应用主要集中在来料测试以及与封装和测试相关的质量工作，而非先进晶圆制造。较低的增长率源于该地区在价值链中的这一定位：与亚洲、北美和欧洲推动多套 ICP-MS 采购的新增晶圆厂建设周期相比，拉丁美洲近期受到的直接影响较小。

中东和非洲

中东和非洲在 2025 年的市场规模为 1,972 万美元，预计将以 3.06% 的速度增长。目前的需求主要来自工业、石化、采矿、水务和材料分析应用，半导体相关应用则集中在研究和新兴技术项目。阿拉伯联合酋长国和沙特阿拉伯正在建设技术与工业能力，南非则保持着与采矿和冶金业相关的成熟分析市场。由于近期缺乏规模相当的先进晶圆厂建设，该地区半导体 ICP-MS 市场机遇更多取决于研究、材料开发以及电子产品相关测试，而不是生产型晶圆厂认证。

战略层面的地域性矛盾集中在中国。产能投资支撑着仪器需求，但国内供应商服务半导体特定应用的能力也在不断提升。在经过验证的高基体方法、跨国服务覆盖和高级自动化具有决定性作用的领域，全球供应商仍将保持优势。然而，在常规筛查和本地化采购支持方面，国内供应商可以缩小差距。印度则提供了不同的机遇：其初期晶圆厂项目使早期应用支持和服务基础设施的重要性高于广泛的装机基数规模，因为供应商关系很可能在实验室设计和调试期间建立。

半导体 ICP-MS 系统市场份额与竞争格局

该市场主要集中于拥有成熟半导体分析方法和广泛服务能力的供应商。Agilent Technologies 占据 2025 年市场份额的 21.3%，其次为 Thermo Fisher Scientific，占 17.5%；Revvity 占 13.4%，HORIBA Scientific 占 9.7%，SPECTRO Analytical Instruments 占 6.5%。其他参与者合计占 31.6%。竞争主要取决于复杂半导体基体中的应用性能、自动化兼容性、洁净室适用性、方法支持能力，以及将结果整合至实验室和晶圆厂控制工作流程中的能力。

Agilent Technologies 凭借专用于半导体分析的 8900 ICP-QQQ 配置，以及覆盖晶圆 VPD 分析、超纯水（UPW）、浓酸和纳米颗粒表征的大量应用方案，占据领先市场份额。Agilent Technologies 2024 财年营收为 65.1亿美元，这使其具备维持广泛应用和服务组织的规模。对于半导体用户而言，其重要优势在于方法连续性：当晶圆厂已在多种材料和工艺步骤中完成方法验证后，更换经过验证的工作流程可能成本高昂。

Thermo Fisher Scientific 通过 iCAP ICP-MS 产品组合参与竞争，尤其是面向多模式半导体分析的 iCAP TQs 平台。其半导体材料应用资料显示，该平台在高纯硝酸中针对广泛分析物范围具备亚 ng/L 级检测能力，并可通过 Reaction Finder 自动选择模式。iCAP RQ 支持常规应用，使 Thermo Fisher 能够依托统一的供应商关系，同时满足筛查需求和更高要求的串联质谱工作流程。

近期行业动态

• 2025 年 8 月：ATONARP 宣布入选日本经济产业省（METI）面向全球南方国家的未来导向型共同创造项目，以评估质谱传感器在印度半导体制造设备市场中的部署。
• 2025 年：STMicroelectronics 推进了在意大利卡塔尼亚建设一体化碳化硅制造设施的计划。欧盟委员会已批准意大利为该项目提供 20亿欧元援助。
• 2026 年：Fraunhofer IPMS 扩展了晶圆分析服务，新增适用于 200 mm 和 300 mm 晶圆表面的 VPD-ICP-MS 能力。
