化学气相沉积（CVD）培育钻石市场 尺寸和份额 2026-2035

CVD培育钻石市场规模

CVD培育钻石市场规模在2025年达到151亿美元，预计将从2026年的162亿美元增至2035年的308亿美元，2026～2035年年均复合增长率（CAGR）为7.4%。根据Global Market Insights Inc.发布的最新报告，市场收入反映了工业、高科技和宝石应用领域对CVD钻石产品的需求支出。因此，该预测衡量的是收入，而非克拉或千吨产量。对于未标明CVD成分的纯HPHT产品，报告不将其纳入统计；同时避免进行可能扭曲抛光材料、高纯度材料或应用定制材料价值贡献的产量换算。

化学气相沉积（CVD）是在受控的温度和压力条件下，将气相碳（通常为甲烷）沉积到钻石籽晶上，从而生长钻石。这种生产工艺具有重要的商业价值，因为它能够控制钻石的纯度、晶体形貌、颜色和电学特性。因此，切削刀片、光学窗口、散热片、半导体衬底和珠宝用钻石虽然可能采用相关的反应器技术生产，却对应着截然不同的定价和采购模式。市场增长并非仅由珠宝替代需求推动。工业规格产品支撑着市场收入基础，而宝石级产品的销售渠道和电子级晶圆的开发则进一步拓展了价值空间。

市场发展趋势既体现为产品组合向更高价值方向升级，也源于耐用工业部件需求的持续增长。机械与切削工具贡献的应用领域收入最高，2025年达到40.0亿美元，占当年市场规模的26.5%。电子产品贡献34.0亿美元，光学、激光和X射线应用贡献29.5亿美元。宝石应用收入在2025年较低，为9.8亿美元，但增长最快，年均复合增长率为8.45%。这一市场组合表明，价格实现能力和技术认证，而非晶体总产量，才是竞争表现的核心。

市场规模估算综合考虑最终用途需求、细分市场收入、区域收入和企业市场定位，并通过交叉验证得出。分析始终以2025年为基准年；历史数据覆盖2022～2024年，预测期为2026～2035年。亚太地区是最大的区域市场，2025年规模为55.0亿美元；拉丁美洲则是增长最快的地区，年均复合增长率为9.16%。这一差异具有重要意义：亚洲的生产和工业需求支撑着区域市场规模，而拉丁美洲的增长则以较小的收入基数为起点，并与制造业扩张、珠宝消费可及性提高和零售渠道渗透相关。

主要驱动因素

珠宝需求对市场的影响，主要体现在价格可负担性和产品选择范围上，而非单纯的偏好转变。与天然钻石同类产品相比，CVD 钻石在视觉和物理特性相近的同时，价格更低，使零售商能够在买家预算范围内销售更大或规格更高的钻石。认证和零售渠道的供货能力降低了交易阻力，在订婚戒指购买过程中尤为明显。商业层面上，这扩大了潜在客户群，但收入增长取决于销量增长能否抵消单颗钻石价格的下跌。Ritani 丰富的线上培育钻石产品系列体现了下游零售渠道的重要性；不过，Ritani 是零售商和品牌转售商，而非 CVD 钻石制造商^{[1]EDP Corporation, Single-Crystal Diamond Technology and Corporate Information. edp.co.jp}。

工业需求的影响更为广泛，因为它涉及多个彼此无关的支出领域。CVD 钻石可用于加工有色金属、陶瓷、复合材料、石墨和半导体材料，也可用于高功率热管理和光传输。SP3 的 DiaTip™ 刀片、DiaBide™ 涂层、DiaTherm™ 散热器以及半导体晶圆产品，展现了单一工业供应商如何服务多个应用领域。这种多元化使工业供应商的收入来源较少依赖宝石价格周期。

质量控制是将当前 CVD 生产与未来更高价值应用相连接的关键环节。反应器设计、气流管理、等离子体稳定性和生长后处理，决定了材料能否满足严格的光学、电子或机械规格要求。上海征世科技经 GIA 认证的 16.41-carat CVD 钻石，展现了大尺寸、高品质宝石材料的进展。然而，对于电子和量子应用，评估重点并非克拉大小，而是缺陷控制的可重复性、衬底质量以及可靠的表面制备。

主要制约因素

CVD制造需要反应器、气体管理系统、受控加工环境以及生长后的加工能力。这一投资负担限制了供应快速响应的能力，也使已经积累设备、工艺知识并建立合格客户关系的企业更具优势。与标准宝石生产相比，这一制约对工业级产品的影响更大，因为买方可能要求进行应用测试、确保材料一致性，并经历漫长的认证周期。此外，这也进一步凸显了综合型企业的优势：它们能够在晶体生长后继续创造价值，而不必依赖毛坯材料销售。

缺陷控制仍是更具技术性的限制因素。痕量杂质、温度梯度、不稳定的等离子体条件以及亚晶界，都会降低材料在半导体、传感、光传输和精密工具领域的性能。EDP Corporation 专注于单晶金刚石和金刚石分离技术，面向半导体、光学、热学和工具基材领域 ^{[2]Hebei Plasma Diamond Technology Co., Ltd., CVD Diamond Film and Industrial Product Portfolio. plasma-dia.com}。此类应用带来了定价机会，但也对良率和重复性提出了门槛，许多新进入者短期内难以达到。

CVD培育钻石市场细分分析

按类型

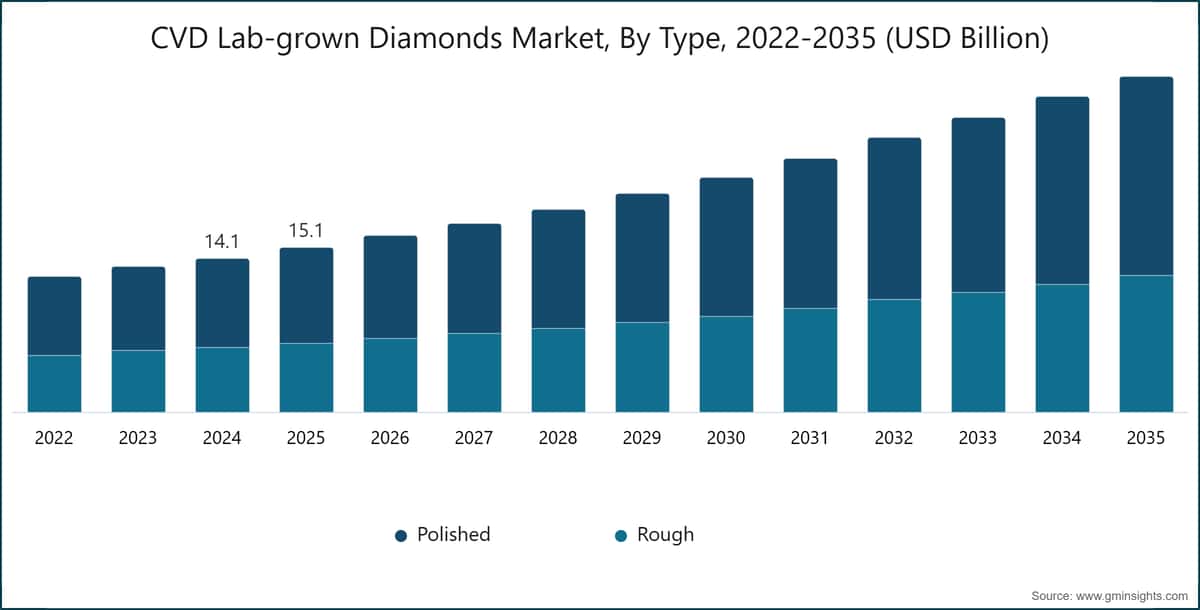

2025年，抛光CVD培育钻石创造了88亿美元的收入，占市场收入的58.3%；预计到2035年，该细分市场规模将达到183.1亿美元，年均复合增长率（CAGR）为7.62%。该细分市场涵盖散装宝石，也包括成品光学窗口、热扩散器和基材；在这些产品中，表面质量决定了可用价值。抛光可将CVD原料转化为具有明确几何形状、净度以及光学或热学性能的产品。由此产生的商业影响十分直接：当买方要求认证或工程公差时，精加工所创造的价值高于毛坯晶体生产。

宝石需求的增长支撑了抛光产品需求，但产品结构的影响也延伸至工业组件。Diamond Foundry 通过 VRAI 渠道直接销售宝石；Element Six、SP3、Tomei Diamond Corporation 和 EDP 则供应或开发精加工工业材料。预计这一价值转移趋势将持续至2035年，因为光学和电子应用需要抛光基材，而非未经处理的毛坯材料。依赖毛坯材料销售的生产商需要具备差异化规模优势，或拥有稳定可靠的下游客户，才能维持价格实现水平。

2025年，化学气相沉积（CVD）培育钻石原石创造了62.9亿美元的收入，占市场收入的41.7%；到2035年，其市场规模将达到124.6亿美元，年均复合增长率（CAGR）为7.11%。该类别包括生长态宝石级原石、待进一步加工的晶圆，以及用作工业原料的大块材料。其增长率较低，反映出市场正转向成品和可直接用于具体应用的产品。尽管如此，原石仍是切削工具、磨料及下游抛光产业链的重要原料。

Hebei Plasma Diamond Technology 为刀具、热管理、光学窗口和激光应用提供厚型自支撑CVD金刚石薄膜^{[3]Diamond Foundry Inc., Diamond Semiconductor and Manufacturing Programs. diamondfoundry.com}。ABD Diamonds 向苏拉特抛光产业集群供应CVD原石，随后由该产业集群出口成品钻石。这种分工说明，即使成品钻石的收入占比上升，原材料供应商仍具有商业价值。到2035年，该细分市场仍将在供应量方面发挥重要作用，但其收入占比将低于成品材料。

按颜色

2025年，无色CVD培育钻石创造了85.6亿美元的收入，占总收入的56.6%。到2035年，该细分市场的规模将达到170.5亿美元，年均复合增长率为7.18%。在宝石领域，无色材料适用于D至J色级，婚庆市场需求广泛。在工业领域，超高纯度IIa型材料可用于开发半导体衬底、量子传感器和高要求光学窗口。凭借这一双重用途，无色钻石将在颜色细分市场中实现最大规模的绝对金额增长。

IIa Technologies 专注于超高纯度MPCVD IIa型钻石，EDP 则瞄准高纯度单晶钻石应用。Shanghai Zhengshi 的生长态无色钻石则将该类别与宝石分销渠道相连。该细分市场的增速低于彩色钻石，并不意味着其战略价值较低。相反，无色钻石的需求仍以大批量珠宝和技术应用为支撑；在这些领域，采购主要看重纯度，而非视觉新颖性。

2025年，彩色CVD培育钻石创造了65.5亿美元的收入；到2035年，其市场规模将达到137.2亿美元，年均复合增长率为7.71%。通过氮、硼掺杂和生长后处理，可制成黄色、蓝色、粉色、绿色、橙色及其他颜色的钻石。这种可控性带来了产品差异化，而开采钻石的供应无法持续稳定地实现这种差异化。Grown Diamond Corporation 的7.63-carat克拉艳彩粉钻展现了工程化颜色所带来的高端宝石价值。

同样的颜色化学机制也具有工业价值。硼掺杂金刚石可用作导电电极材料，应用于水处理、电化学和传感领域。Tomei 提供硼掺杂金刚石电极产品，SP3 则供应 DiaBDE™电极薄膜。因此，彩色材料将通过两大渠道实现增长：消费者对特色宝石产品的需求，以及专业工业应用的需求。后者的市场范围较窄，但产品认证门槛可能显著更高。

按应用领域

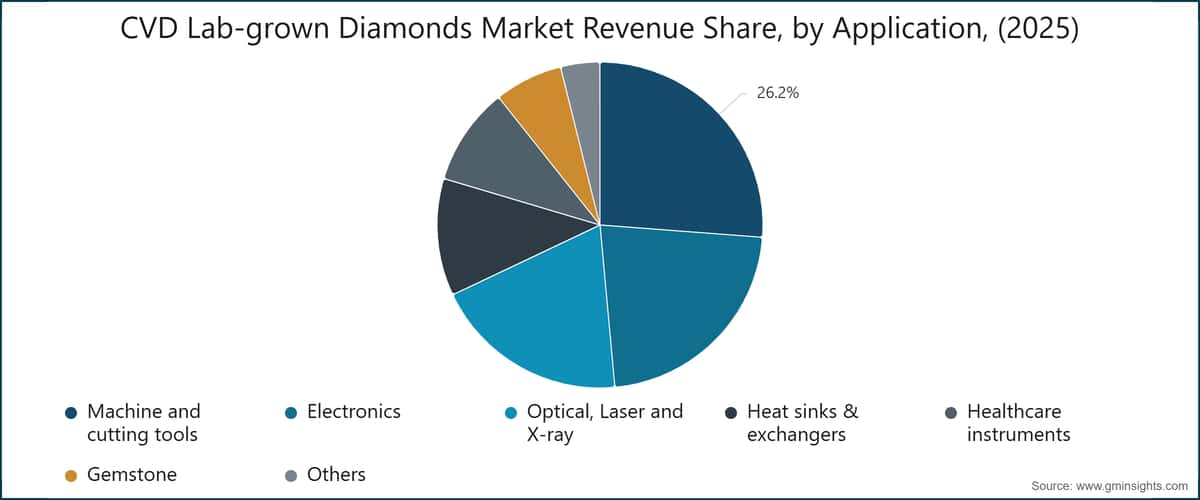

2025年，机械加工和切削工具创造了40亿美元的收入，占市场收入的26.5%；到2035年，其市场规模将达到83.6亿美元，年均复合增长率为7.68%。金刚石具有高硬度、低摩擦和耐受严苛化学加工环境等特性，因此适用于有色金属、陶瓷、碳纤维增强聚合物、石墨和半导体材料的加工。该细分市场的经济效益取决于工具寿命和工艺可靠性，而不仅仅是金刚石的采购价格。对用户而言，更换间隔延长、切削性能提升所带来的收益，能够抵消较高的初始部件成本。

SP3 的涂层和刀片产品组合、住友电工的 SUMIDIA™ 切削工具系列以及 Tomei 的工业金刚石产品，使这些成熟制造商在该应用领域占据核心地位。由于需求与广泛的制造业活动密切相关，该细分市场到 2035 年仍将是最大的收入来源。其成熟地位也使其成为现金流基础，为投资电子和半导体用金刚石的企业提供支持。

2025 年，电子领域创造了 34 亿美元收入，占市场的 22.5%；预计到 2035 年将达到 71.3 亿美元，年均复合增长率（CAGR）为 7.72%。化学气相沉积（CVD）金刚石可用作热扩散材料、金刚石涂层硅平台、单晶衬底以及氮空位传感的载体。Diamond Foundry 计划在萨拉戈萨建设晶圆厂，生产面向功率电子、射频设备和量子计算的单晶 CVD 金刚石晶圆^{[4]KDT Diamond, India CVD Diamond Production Plant Development. kdtdiamond.com}。这项投资表明，供应商开始建设专用商业基础设施，而不再将金刚石电子器件视为实验室领域的附属应用。

2025 年 4 月，Bosch Quantum Sensing 与 Element Six 成立合资企业，为金刚石量子传感器开辟了商业化路径。其直接影响体现在传感硬件方面，间接影响则体现在材料认证方面：持续的工业需求将有助于发展更专业的缺陷可控型 CVD 金刚石供应链。EDP 的半导体项目以及 SP3 在 2025 年 SEMICON West 展会上展示晶圆，进一步印证了这一转变。短期内，电子领域的规模仍将小于切削工具领域，但 2028 年后，该领域最有可能改变市场的技术门槛。

2025 年，光学、激光和 X 射线应用创造了 29.5 亿美元收入；预计到 2035 年将达到 62 亿美元，年均复合增长率为 7.77%。CVD 金刚石兼具宽波段光学透明性、散热能力和高激光损伤阈值。这些特性使其适用于 CO₂ 激光窗口、X 射线透射窗口、光谱分析和先进束线应用。Applied Diamond 为激光和光谱分析应用供应 CVD 金刚石窗口，Hebei Plasma 则销售光学窗口产品。

2025 年，散热器和热交换器创造了 17.4 亿美元收入，占总收入的 11.5%；预计到 2035 年将达到 33.3 亿美元，年均复合增长率为 6.78%。高纯度 CVD 材料的热导率可超过 1,000 W/mK，而 IIa 型单晶的热导率可接近 2,000 W/mK。住友电工的 CVD 多晶金刚石热扩散片适用于大功率半导体激光器的子载体。SP3 的 DiaTherm™ 产品和 Hebei Plasma 的工业薄膜进一步扩大了供应基础。激光、雷达和电子系统的功率密度不断提高，支撑了需求；不过，设计导入周期较长，限制了市场快速普及。

2025 年，医疗器械领域创造了 14.4 亿美元收入；预计到 2035 年将达到 27.2 亿美元，年均复合增长率为 6.65%。应用包括硼掺杂电极系统、辐射探测衬底以及精密仪器涂层。Applied Diamond 获得了美国能源部 SBIR（小企业创新研究）项目资助，该项目与核物理粒子探测器开发相关。Tomei 的电极产品组合也使 CVD 金刚石应用于水净化和卫生领域。该细分市场规模小于工具或电子领域，但需求主要集中于高规格性能应用，买家更看重可靠性，而非大宗商品价格。

宝石级产品在2025年创造了9.8亿美元收入，占总收入的6.5%；到2035年，市场规模将达到22亿美元，年均复合增长率为8.45%，居市场首位。随着婚庆和高端珠宝买家能够以更低价格购买经过认证的实验室培育宝石，该细分市场持续增长。ABD Diamonds、Grown Diamond Corporation、Shanghai Zhengshi、IIa Technologies、Diamond Foundry旗下的VRAI品牌以及Ritani均参与了市场价值链的不同环节。Ritani的业务位于下游零售和品牌转售环节，并不从事CVD制造。评估市场份额时，这一区别至关重要：Ritani影响消费者需求和价格发现，但不会增加反应器产能。

其他用途在2025年创造了6亿美元收入，到2035年将达到8.2亿美元，年均复合增长率为3.14%。这一类别涵盖磨料粉末、拉丝模具和一般工业用途。其增长较慢，反映出产品日趋商品化，以及资本转向工程化热学、电子、光学和宝石级产品。对于无法达到高端规格的材料流，该类别仍将有助于提高其利用率。

CVD实验室培育钻石市场区域分析

亚太地区

亚太地区在2025年创造了55亿美元收入，占全球收入的36.4%；到2035年，市场规模将达到106.2亿美元，年均复合增长率为6.83%。中国兼具工业消费需求和庞大的CVD生产基础，印度则拥有不断增长的宝石业务、抛光产业和出口基础设施。据估计，中国在2025年贡献了22亿美元，印度贡献了6.6亿美元。Hebei Plasma和Shanghai Zhengshi是中国工业及混合型生产商的代表。ABD Diamonds和Grown Diamond Corporation则将印度CVD产业的增长与苏拉特的精加工能力及国际珠宝分销网络相连接。

日本通过Tomei、EDP和Sumitomo Electric形成了另一种由技术驱动的需求模式。据估计，日本在2025年创造了4.4亿美元收入，韩国创造了2.8亿美元收入。KDT Diamond于2023年9月在印度建成一座新的CVD工厂，将韩国的生产专业优势与印度的运营成本和抛光优势相结合^{[5]De Beers Group / Element Six, Technology Diamonds and Quantum Sensing Developments, debeersgroup.com;. e6.com}。亚太地区面临的制约因素是市场成熟度：尽管其供应链仍是全球CVD产出的核心组成部分，但现有规模限制了百分比增幅。

北美

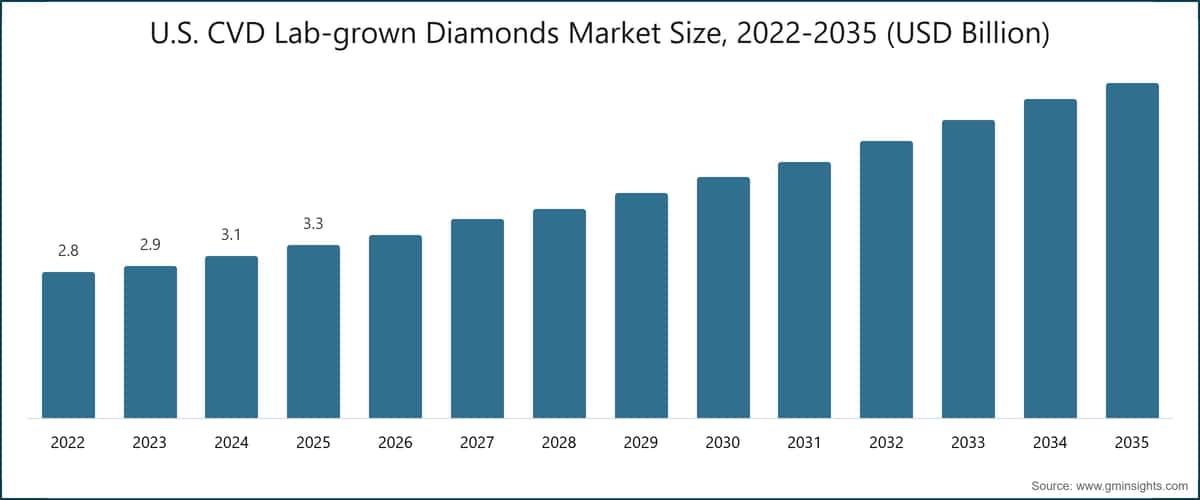

北美地区 2025 年创造了 38.8 亿美元的收入，占全球市场的 25.7%；到 2035 年，市场规模将达到 75.4 亿美元，年均复合增长率（CAGR）为 6.92%。美国的市场规模估计为 33.1 亿美元，加拿大为 5.7 亿美元。该地区的市场地位依托于高规格工业生产、半导体与光子学的发展，以及成熟的消费品零售市场。Element Six 投资 1.3 亿美元在俄勒冈州建设的工厂、SP3 在圣克拉拉的运营、Diamond Foundry 在华盛顿州的生产基地，以及 Applied Diamond 在特拉华州的专业业务，共同构建了独特的本土技术基础 ^{[6]ABD Diamonds Pvt. Ltd., CVD Lab-Grown Diamond Manufacturing and Export Portfolio. abddiamonds.com}.

与低成本晶体生产相比，认证要求严格的需求对北美增长的影响更大。Element Six 的工业用金刚石生产及其与 Amazon 和 Coherent 的合作，使其俄勒冈州业务与新兴工业应用相契合。Ritani 位于怀特普莱恩斯的线上平台将该地区与全球宝石需求连接起来，业务覆盖 213 个国家。加拿大则受益于采矿技术、航空航天和精密制造领域的需求，但其市场规模较小，对区域增长的贡献有限。

欧洲

欧洲 2025 年创造了 27.6 亿美元的收入，占全球收入的 18.3%；到 2035 年，市场规模将达到 58.8 亿美元，年均复合增长率为 7.90%。德国是区域需求最大的市场，规模估计为 5.5 亿美元，汽车、机械工程和精密制造业为其提供了支撑。英国拥有 De Beers Group 和 Element Six 的相关业务，法国、意大利和西班牙则兼具工业需求以及奢侈品和珠宝市场。欧洲的增长不仅依赖消费需求，也得益于当地对金刚石半导体产能的投资。

Diamond Foundry 在特鲁希略设立的 D Foundry II，以及计划在萨拉戈萨建设的 D Wafer Fab，使西班牙成为该地区新一轮化学气相沉积（CVD）半导体投资的核心。Bosch Quantum Sensing 则为氮空位金刚石技术在欧洲的商业化提供了新的路径。由于相关应用可以在工业买家附近开发，该地区的市场机遇不容忽视。制约因素在于，金刚石半导体仍需在试点和早期生产之外，证明其商业经济效益能够持续实现。

拉丁美洲

拉丁美洲是增长最快的地区，市场规模将从 2025 年的 11.2 亿美元增至 2035 年的 26.8 亿美元，年均复合增长率为 9.16%。巴西的市场规模估计为 5.6 亿美元，约占该地区收入的一半；墨西哥为 2.8 亿美元。巴西的汽车、精密制造和珠宝市场共同支撑工业及宝石用途的需求。墨西哥的航空航天、汽车、电子和出口制造业则持续产生对高性能工具的需求。

随着工业需求和零售渠道可及性从较低的收入基数起步并逐步发展，拉丁美洲的增长将在 2030 年前较为集中。跨境电商和全球品牌分销提高了消费者购买培育钻石珠宝的便利性；工业买家则可通过成熟的制造业供应链整合金刚石工具。该地区面临的制约因素是依赖进口高规格材料和加工基础设施。这种依赖可能限制当地获取的价值，但不会阻止需求增长。

中东和非洲

2025年，中东和非洲市场规模为 18.6 亿美元，占市场总额的 12.3%；预计到 2035 年将达到 40.6 亿美元，年均复合增长率（CAGR）为 8.19%。沙特阿拉伯的市场规模估计为 3.7 亿美元，阿联酋为 2.8 亿美元，南非为 1.9 亿美元。阿联酋的贸易基础设施使其成为宝石分销和再出口中心。Grown Diamond Corporation 在迪拜设立的 GDC DMCC 实体借助这一地位，拓展区域及国际买家市场。

沙特阿拉伯和阿联酋的奢侈品零售业及可支配收入支撑着宝石需求，南非的采矿和工程产业基础则支撑着工业应用。该地区的增长模式有别于拉丁美洲：海湾地区的需求更多集中于宝石贸易和零售，而南非的需求则具有更强的工业属性。主要制约因素是本土 CVD 制造能力有限。分销能力可以加快需求增长，但到 2035 年，高价值工业产品的供应仍将依赖外部生产商。

CVD 培育钻石市场份额与竞争格局

2025 年，全球营收排名前五的公司合计占 45.5%，其中 De Beers Group 以 12.1% 的市场份额位居首位。这是一个集中度适中的市场：资本要求和积累的工艺知识为成熟供应商构筑了壁垒，但其余 54.5% 的市场份额由区域专业企业、细分工业生产商、下游参与者及其他竞争者瓜分。排名第二至第五的公司的具体份额未单独披露。此次份额分析以 2025 年全球营收为基准。

De Beers Group 通过 Element Six 引领工业及高科技 CVD 钻石业务。该公司于 2025 年 5 月关闭 Lightbox，将其面向消费者的培育钻石战略转向工业应用。其在俄勒冈州的科技钻石工厂、与 Bosch Quantum Sensing 成立的合资企业，以及与 Amazon 和 Coherent 的合作关系，进一步凸显了其对先进应用的重视。其领先地位源于在工具、电子、光学、热管理、水净化和量子材料等领域的广泛布局，而非对宝石零售市场的依赖。

Diamond Foundry 采取混合战略。VRAI 提供宝石直销渠道，其半导体晶圆项目则瞄准单晶金刚石电子产品市场。该公司宣布投资 277 亿美元在萨拉戈萨建设工厂，这是已披露的钻石半导体制造项目中资本投入最大的一项。这一策略使其同时涉足消费珠宝和先进电子产品领域，但后者需要经历较长的商业化和认证周期。

ABD Diamonds 通过整合业务参与竞争：从艾哈迈达巴德的 CVD 毛坯钻石生产，到苏拉特的切割和抛光，再到国际批发分销^[7]

。Grown Diamond Corporation 通过制造业务、苏拉特精加工设施、GDC DMCC 贸易业务、由 2,000-plus家零售合作伙伴组成的网络，以及 2025 年推出的珠宝系列，拓展了类似的业务模式。Shanghai Zhengshi 将 MPCVD 技术开发、宝石供应、工业应用与其在香港、纽约和洛杉矶的子公司业务相结合。这三家公司表明，对供应链的地域布局进行控制，可以弥补其在规模上相较于长期占据市场地位的工业企业的劣势。

在 CVD 培育钻石市场运营的主要企业包括：

• 工业与技术综合供应商：De Beers Group（Element Six）、Tomei Diamond Corporation、SP3 Diamond Technologies、EDP Corporation、Sumitomo Electric Industries 和 Applied Diamond Inc.

• 垂直整合型宝石及混合型制造商：Diamond Foundry Inc.、ABD Diamonds Pvt. Ltd.、Grown Diamond Corporation、Shanghai Zhengshi Technology 和 IIa Technologies Pte. Ltd.

• 工业材料专业企业：Hebei Plasma Diamond Technology 和 SP3 Diamond Technologies。

• 下游零售商及品牌经销商：Ritani。

Tomei 供应工业金刚石、CBN、CVD 板材、衬底、电极和刀具材料。SP3 具备 HFCVD 产能，其产品组合涵盖刀具、热管理、晶圆和电极，因此能够广泛服务于各类工业应用。Hebei Plasma 专注于自支撑薄膜和工业组件。EDP 专注于用于半导体及相关应用的单晶金刚石。尽管运营规模有所缩减，IIa Technologies 仍保有经过验证的 IIa 型 MPCVD 技术能力。Sumitomo Electric 供应多晶 CVD 散热器，并持续开展单晶衬底的研发。Applied Diamond 服务于产量较低、规格要求较高的政府、国防、研究、电子和激光应用领域。

对 Ritani 的评估方式应有别于制造商。该公司从上游培育商采购经认证的 CVD 和 HPHT 钻石，提供定制珠宝，并开展线上零售业务。Ritani 不培育 CVD 钻石，也不运营反应器。只有在竞争格局分析中将零售商的角色界定为需求渠道，而非上游生产能力时，才适合将零售商纳入其中。

近期行业动态

2025 年：Diamond Foundry 宣布将在西班牙萨拉戈萨建设一座价值 27.7 亿美元的金刚石半导体制造工厂。该工厂计划实现 4 英寸单晶 CVD 金刚石晶圆的商业化生产，产品将用于功率电子、射频器件和量子计算。该项目推动金刚石半导体产业转向专用商业化基础设施，并进一步提高了晶圆级材料品质在竞争中的溢价。

2025 年 5 月：De Beers Group 宣布关闭 Lightbox，并继续将战略重心转向 Element Six 技术金刚石。此举是在宝石价格承压严重后作出的，并将战略关注点转向工业、电子、光学和量子应用。此项调整降低了 De Beers 对消费级宝石业务的依赖，同时使行业更加聚焦于具有技术差异化优势的 CVD 应用。

2025 年 4 月：Bosch 与 Element Six 成立 Bosch Quantum Sensing。这家合资企业将基于金刚石的量子传感器商业化，相关传感器采用氮空位中心。此举有望开辟新的需求渠道，连接电子、光学系统和面向医疗健康的传感应用。

2025年：SP3 Diamond Technologies 在 SEMICON West 展出了其 HFCVD Model 975 反应器和金刚石涂层半导体晶圆。此次活动表明，供应商仍在持续投资面向半导体领域的 CVD 产品，也彰显了 SP3 作为工业领域参与者的地位。在基板性能和热管理性能日益影响市场格局的背景下，SP3 的市场定位进一步凸显。

市场集中度评分与 HHI 解读

市场集中度评分：5 分（满分 10 分）。前五大企业合计占据 45.5% 的市场份额。按照经批准的集中度分级标准，该市场处于较为分散结构的集中度上限。评分表明，成熟企业在反应器投资、技术专长和客户认证方面具备显著优势，但没有任何一家供应商能够在所有应用领域拥有主导定价权。

HHI 评分：根据经批准的数据无法确定。要计算有效的赫芬达尔-赫希曼指数（HHI），需要掌握每一家纳入统计的竞争者的市场份额。目前仅有 De Beers Group 的 12.1% 市场份额和前五大企业合计 45.5% 的市场份额数据；其余四家前五大企业的单独份额尚未披露。若将这些份额平均分配或进行估算，就会构成对市场集中度数据的臆造。在高规格工业应用领域，市场准入仍然困难；随着企业寻求扩大反应器规模、提升后处理能力并拓展下游渠道，市场进一步整合的可能性较大。
