직접 쓰기 반도체 시장 규모 및 점유율 2026-2035

직접 기록 반도체 시장 규모

직접 기록 반도체 시장 규모는 2025년에 5억6,490만 미국 달러로 평가되었으며, 2026년 6억3만 미국 달러에서 2035년까지 12억 미국 달러로 증가할 전망입니다. 2026~2035년 연평균성장률(CAGR)은 7.9%로 예상됩니다.

직접 기록 기술에는 전자빔 직접 기록(EBDW), 레이저 직접 기록, 에어로졸 제트 및 잉크젯 증착, 2광자 중합(2PP), 열 주사 프로브 리소그래피(t-SPL) 등 무마스크 패터닝 및 적층 증착 플랫폼이 포함됩니다. 이러한 시스템은 유연성을 제공하는 대신 마스크 기반 생산의 높은 반복성과 대량 생산 경제성을 일부 포기합니다. 즉, 새로운 마스크 세트 없이 패턴 데이터를 변경할 수 있으며, 일부 플랫폼은 휘어 있거나 유연한 표면 또는 3차원 표면에서도 작동할 수 있습니다. 이러한 상충 관계는 다이 변위와 기판 변형으로 고정 마스크 노광이 복잡해지는 첨단 패키징 분야와 평면 실리콘 웨이퍼에서 처리할 수 없는 전자제품 분야에서 점점 더 중요해지고 있습니다.

해당 시장의 가치사슬에는 특수 장비, 패턴 생성 및 공정 제어 소프트웨어, 전도성 잉크·감광재·기능성 복합재 등의 소모품이 포함됩니다. 따라서 수요는 단순히 웨이퍼 투입량만으로 결정되지 않습니다. 패키징 파일럿 라인, 포토마스크 운영 기업, 양자 및 포토닉스 연구소, OSAT 기업, 방위 전자 프로그램, 유연 전자제품 제조업체는 각기 다른 성능 기준에 따라 제품을 구매합니다. EBDW와 t-SPL은 나노미터급 패턴 정의를 우선시하고, 레이저 시스템은 생산 중심의 정렬 및 재배선층 작업을 수행하며, 증착 장비는 소재 배합물에서 직접 회로와 기능성 층을 형성합니다.

공공 투자가 확대되면서 이러한 역량을 필요로 할 수 있는 패키징 및 프로토타이핑 시설의 기반도 넓어지고 있습니다. 미국 상무부는 2025년 1월 국가 첨단 패키징 제조 프로그램(National Advanced Packaging Manufacturing Program)에 따라 총 14억 미국 달러 규모의 지원금 지급을 확정했습니다. 여기에는 기판 및 소재 연구를 위한 3억 미국 달러와 애리조나주 템피에 위치한 Natcast의 첨단 패키징 파일럿 시설을 위한 11억 미국 달러가 포함됩니다 ^{[1]U.S. Department of Commerce / NIST, U.S. Department of Commerce Announces $1.4 Billion in Final Awards to Support the Next Generation of U.S. Semiconductor Advanced Packaging, January 16, 2025, nist.gov}. 인도의 반도체 프로그램은 12개 제조 시설의 설립을 승인했으며, 이 중 9개는 ATMP/OSAT 시설입니다. 또한 Semicon 2.0은 팹, 패키징, 소재, 장비 및 인재 개발 전반에 1조2,750억 인도 루피를 추가로 투입합니다 ^{[2]Press Information Bureau / Prime Minister of India Office, Cabinet Approves Semicon 2.0 - Government Delivers on Its Commitment for a Long-Term Policy Support to Semiconductors in India, 2025-2026, pib.gov.in}.

상업적 성패를 좌우하는 핵심 변수는 명목상 처리량이 아니라 변경 비용입니다.

칩렛, 팬아웃 구조 및 기판 변형을 처리하는 패키징 라인은 마스크 개정에 따른 지연과 비용을 피하기 위해 디지털 재매핑을 활용할 수 있으며, 플렉시블 및 컨포멀 전자제품 애플리케이션에는 노광 대신 증착이 필요합니다. 미국과 인도의 공공 패키징 투자는 잠재적인 적격성 평가 사이트를 확대하지만, 그 자체로 장비 전환을 보장하지는 않습니다. 공정 레시피, 정렬 소프트웨어 및 소재 호환성을 결합하는 공급업체는 패터닝 하드웨어만 제공하는 업체보다 유리한 입지를 확보하고 있습니다.

주요 성장 요인

첨단 패키징은 트랜지스터에서 패키지로 성능 스케일링 과제를 이전하기 때문에 장비 수요를 이끄는 핵심 요인입니다. 팬아웃, 칩렛 및 이종 통합 워크플로에는 공칭 레이아웃이 아니라 실제 다이 배치와 기판 상태에 맞춰지는 재배선층 및 인터커넥트 구조가 필요합니다. Heidelberg Instruments의 MLA 300은 최소 1.5 µm 피처 구현 능력, 실시간 자동 초점 및 웨이퍼 레벨 패키징을 위한 다이 시프트 재매핑 기능을 갖춰 이러한 생산 과제를 해결하도록 설계되었습니다 ^{[3]Heidelberg Instruments Mikrotechnik GmbH, Redefining Wafer-Level Packaging Production with Flexible Direct Writing Technology, heidelberg-instruments.com}. 미국 NAPMP의 지원 사업은 기판, 소재 및 패키징 분야의 공정 개발을 위한 공공 시설 기반 경로를 추가합니다.

소재 증착은 리소그래피 패터닝을 넘어 수요를 확대합니다. SUSS MicroTec의 JETx 플랫폼은 최대 300 mm 웨이퍼와 최대 24 × 30인치 패널에 비접촉식 디지털 증착을 지원하며, 포토레지스트, 폴리이미드, 기능성 잉크 및 패키징 언더필을 포함한 애플리케이션에 활용됩니다 ^{[4]SUSS MicroTec SE, Heraeus Printed Electronics and SUSS MicroTec Join Forces to Revolutionize High-Volume Semiconductor Manufacturing with Inkjet Technology, 2024, suss.com}. Optomec의 생산 시스템은 최소 10 µm의 피처 크기를 구현하는 3차원 반도체 패키지 인터커넥트에 도입되어, 증착이 기존 와이어 본딩 구조를 단순히 보완하는 데 그치지 않고 대체할 수 있는 분야를 보여줍니다.

신속한 설계 반복은 소량·다품종 작업에서 특히 높은 가치를 유지합니다. EBDW는 실험 주기에서 마스크 조달 과정을 없애면서도 포토마스크, 나노포토닉스, 양자 소자 및 화합물 반도체 연구에 필요한 정밀도를 유지합니다. JEOL의 JBX 제품군은 마스크 제조와 직접 웨이퍼 기록을 아우르며, 100kV에서 빔 크기 2nm 미만으로 작동하는 시스템을 포함합니다. 이러한 애플리케이션에서 장비 구매의 타당성은 광학 리소그래피의 처리량을 따라가는 데 있지 않고, 반복 작업에 소요되는 시간을 줄이고 다른 방식으로는 구현할 수 없는 형상에 접근할 수 있다는 점에 달려 있습니다.

주요 제약 요인

설계 유연성의 가치가 장비, 클린룸, 계측, 진동 제어 및 공정 개발에 필요한 요건을 상쇄하기에 충분하지 않은 경우 자본 비용이 도입을 제한합니다. 이러한 제약은 전문 제품의 상당한 개발 파이프라인에 걸쳐 인증 비용을 분산할 수 없는 소규모 OSAT, 학술 시설 및 신흥 제조 현장에서 가장 두드러집니다. 처리량이 더 높은 빔 아키텍처는 생산량 측면의 경제성을 개선하지만 일반적으로 필요한 초기 투자도 증가시킵니다.

표준화 역시 별도의 장애 요인입니다. 유연한 폴리머에 은 나노입자 에어로졸을 적용하는 공정은 레지스트가 코팅된 실리콘에 전자빔 패터닝을 적용하는 공정과 동일한 소재, 노광 화학, 검사 체계 또는 고장 모드를 공유하지 않습니다. 에어로졸 제트 성능은 에어로졸 생성, 시스 가스 집속, 이격 거리, 잉크 특성 및 증착 후 처리에 좌우됩니다. 이러한 다양성은 직접 기록 기술의 적용 범위를 넓혀 주지만, 고객별 레시피 인증, 추적성 및 소재 승인을 위한 부담도 높입니다.

따라서 이 제약은 단순한 기술 성숙도 문제에 그치지 않습니다. 생산 고객은 일관된 수율, 유지되는 공정 윈도우 및 인증으로 이어지는 문서화된 경로를 필요로 합니다. SUSS MicroTec과 Heraeus의 협력과 같은 장비·소재 공동 개발은 증착 하드웨어, 이미지 처리 및 전도성 잉크 배합을 조율함으로써 이러한 부담을 줄일 수 있습니다. 그러나 각각의 기판·소재·소자 조합을 검증해야 할 필요성까지 없애지는 못합니다.

이러한 제약은 공정 지식을 인증된 애플리케이션으로 전환할 수 있는 공급업체에 유리하게 작용합니다.

장비 공급업체가 정렬, 증착 제어, 소재 및 검사 기능을 결합하면 고객의 숨은 개발 비용을 줄일 수 있습니다. 이에 따라 소프트웨어, 검증된 공정 레시피 및 소재 파트너십은 장비 매출에서 차지하는 비중이 작더라도 상업적으로 중요한 요소가 됩니다. 단기적으로는 광범위한 제조 표준화로 도입 장벽이 낮아지기 전에 기판당 가치가 높고 설계 반복 비용이 큰 용도의 수요가 높을 가능성이 있습니다.

직접 쓰기 반도체 시장 부문 분석

기술·장비 유형별

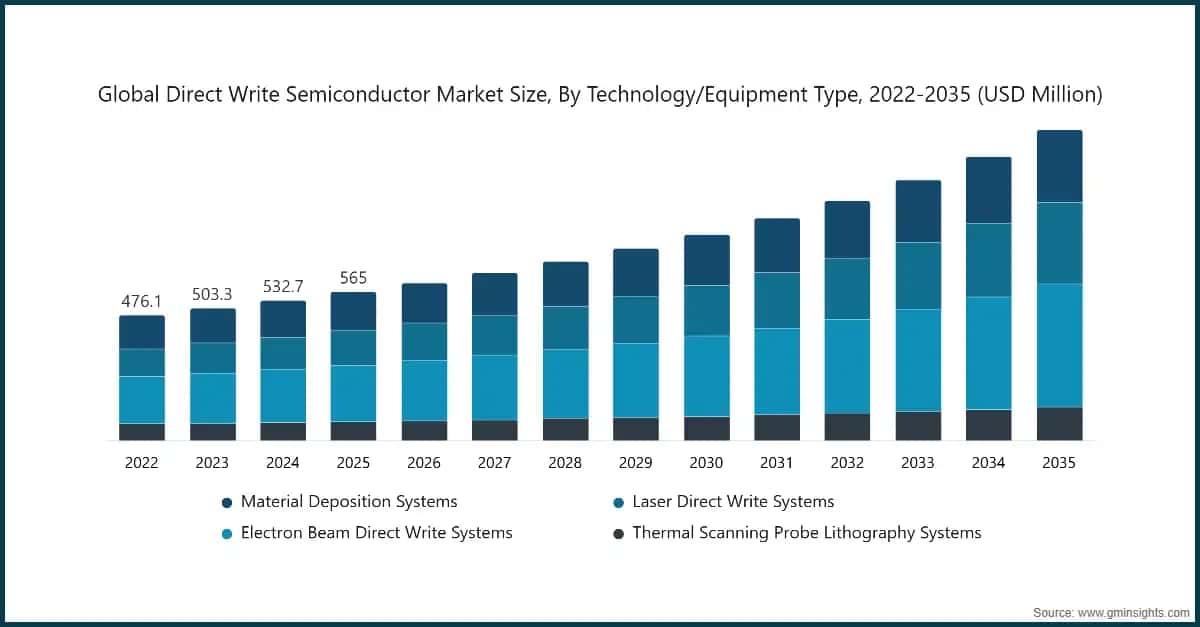

EBDW는 2025년 시장 규모가 2억1,490만 미국 달러이고 전망 연평균성장률(CAGR)이 8.28%인 가장 큰 기술 부문입니다. EBDW의 입지는 처리량보다 패턴 정밀도 제어가 중요한 용도에서의 활용을 반영하며, 여기에는 포토마스크 작성, 양자 소자 제조, 나노포토닉스 및 특수 반도체 연구가 포함됩니다. Raith의 E-LINE Gen4는 2025년 9월 출시되었으며, 1.2nm 빔 크기, 50MHz 패턴 발생기, 25nm의 스티칭 및 오버레이 성능을 결합합니다. 이러한 시스템은 정밀도, 공정 유연성, 이미징 또는 소자 개질 작업 흐름을 통합할 수 있는 역량을 바탕으로 경쟁합니다.

레이저 직접 쓰기 기술은 2025년 1억3,160만 미국 달러에서 2035년 3억1,110만 미국 달러로 성장하며 가장 빠른 성장세를 보일 전망입니다. 9.14%의 연평균성장률(CAGR)은 디지털 정렬 및 기판 보정을 통해 불규칙한 패키지 구조에서 수율을 개선할 수 있는 생산 지향적 패키징 용도와 관련이 있습니다. 반면 2PP는 자유 형상 마이크로 광학, 포토닉스 패키징 및 바이오의료 구조를 위한 특수 레이저 기반 공정으로 남아 있습니다. Nanoscribe의 2PP 공정은 중합을 초점 부피로 제한하여 평면 리소그래피로는 재현할 수 없는 3차원 미세 구조를 구현합니다.

소재 증착 시스템의 2025년 매출은 1억4,680만 미국 달러였습니다. 잉크젯 시스템은 웨이퍼와 패널 전반에 비교적 점도가 낮은 소재를 처리하는 반면, 에어로졸 제트 시스템은 공기역학적 집속을 사용하여 지형적으로 복잡한 기판에 접촉하지 않고 미세 패턴을 증착합니다. ^{[5]M.J. Renn et al., Principles of Aerosol Jet Printing, IOP Publishing / Flexible and Printed Electronics, 2018, iopscience.iop.org} 2025년 시장 규모가 7,170만 미국 달러인 열 주사형 탐침 리소그래피는 상업적 역할이 정밀 연구에 집중되어 있어 가장 작은 기술 부문으로 남아 있습니다. IBM의 t-SPL 연구와 이후 학술 검토에서는 10nm 미만의 가로 방향 해상도, 나노미터에 근접한 깊이 제어 및 높은 정확도의 오버레이를 핵심 특성으로 제시합니다. ^{[6]IBM Research, Thermal Scanning Probe Lithography - Project Overview, research.ibm.com},

소재 유형별

전도성 소재는 2025년 시장 규모가 2억3,510만 미국 달러로 가장 큰 부문이며, 인터커넥트, 안테나 및 금속화 용도가 이를 뒷받침합니다. 전도성 소재의 가치는 단순한 잉크 사용량이 아니라 후공정 및 전기적 성능과 연관되어 있습니다. 에어로졸 제트 연구에서는 복잡한 표면에 미세한 전도성 패턴을 집속 증착할 수 있는 공정 조건을 제시합니다. 기능성 복합재는 6,510만 미국 달러의 상대적으로 작은 규모에서 출발하지만, 소자가 인쇄 가능한 조성물에 전기적, 기계적, 열적, 광학적 또는 생체적합성 특성의 조합을 점점 더 요구함에 따라 소재 연평균성장률(CAGR)은 9.00%로 가장 높습니다.

기판별

실리콘, 유리, 세라믹 캐리어가 마스크 기록, 첨단 패키지 패터닝 및 디바이스 프로토타이핑을 주도하기 때문에 경성 기판은 여전히 가장 큰 기판 부문으로 남아 있습니다. 연성 기판은 인쇄 전자기술과 웨어러블 디바이스 아키텍처가 폴리머 필름 및 기타 비경성 소재로 패터닝을 확장함에 따라 2025년 1억4,290만 미국 달러에서 2035년 3억3,520만 미국 달러로 증가하며 가장 빠르게 성장합니다. 컨포멀/3D 수요는 성형 하우징, 구조 센서 및 불규칙한 전자 조립체에 필요한 비접촉식 증착 역량과 관련이 있습니다.

응용 분야별

첨단 패키징 및 인터커넥트는 레이저 직접 기록 및 증착 시스템이 재배선층 패터닝, 언더필, 차폐 및 3차원 인터커넥트 형성을 지원하기 때문에 가장 높은 응용 분야 집중도를 보입니다. 핵심 이점은 적응형 배치입니다. 직접 기록 방식은 휘거나 위치가 어긋난 기판 전체에 고정 패턴을 노광하는 대신, 측정된 패키지 상태를 보정할 수 있습니다.

연성 및 인쇄 전자기술은 폴리머, 직물 및 곡면에 도체와 기능성 층을 증착하는 방식에 기반합니다. MEMS와 센서는 신속한 프로토타이핑 및 소량 맞춤 제작에 직접 기록 방식을 활용하며, 안테나와 RF 부품은 컨포멀 전도성 배선의 이점을 얻습니다. 바이오의료 분야에서는 2PP를 통해 기존 평면 공정으로는 구현하기 어려운 형상의 3차원 미세 구조와 마이크로 광학 소자를 제작할 수 있습니다.

최종 사용자 산업별

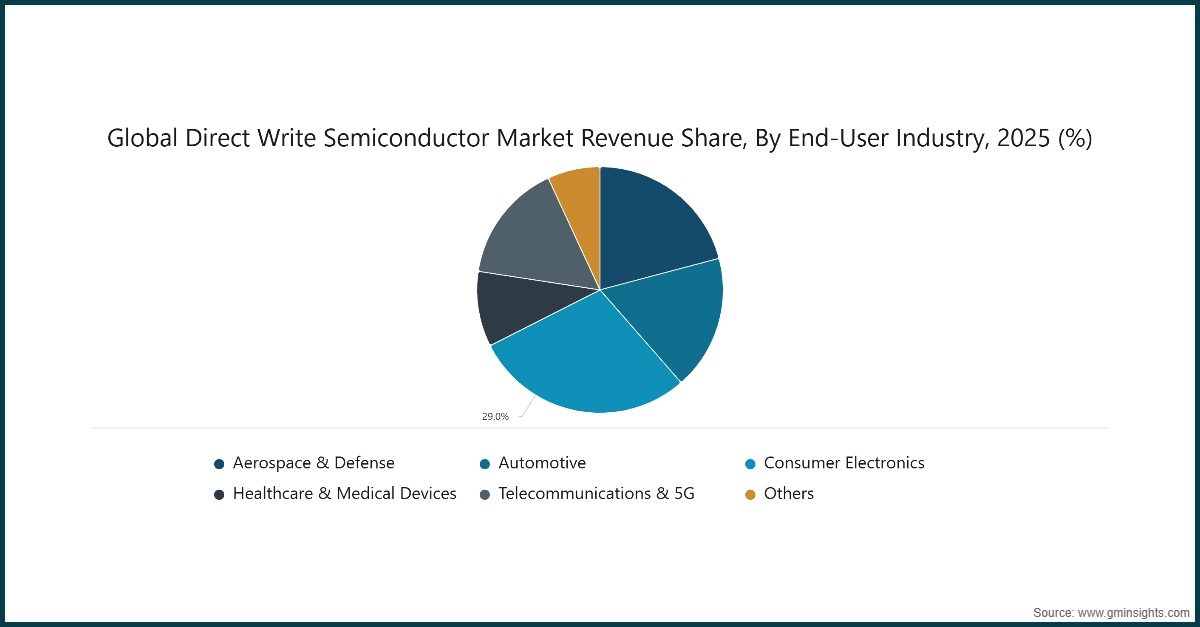

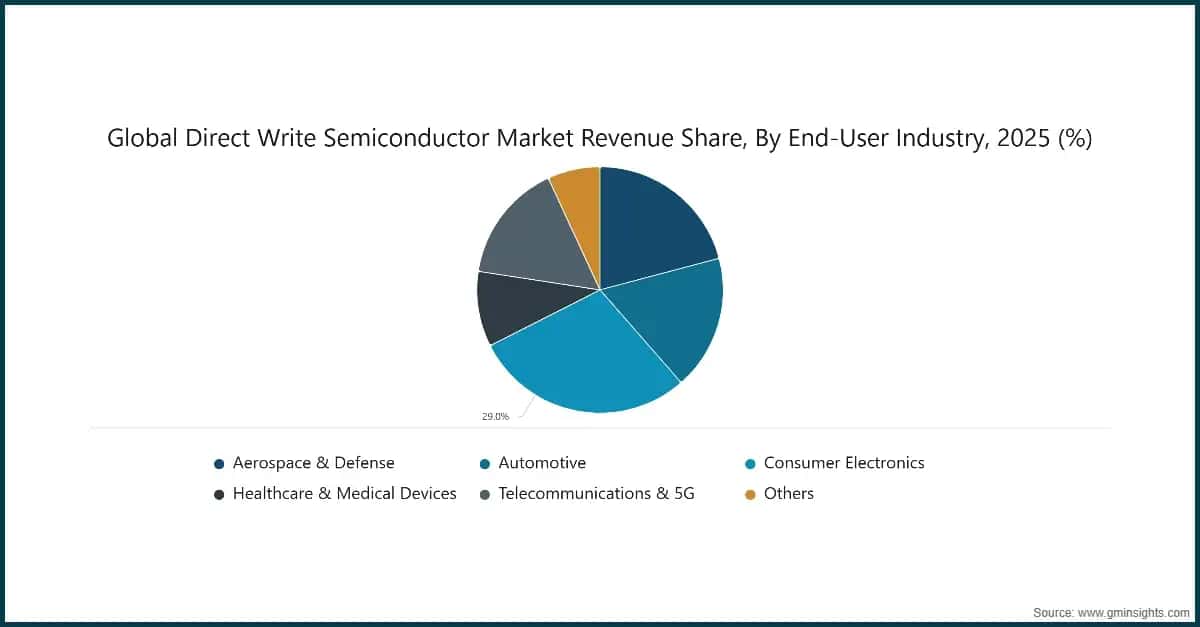

소비자 전자제품은 연평균성장률(CAGR) 9.47%로 가장 빠르게 성장할 전망이며, 시장 규모는 2025년 1억6,380만 미국 달러에서 2035년 3억9,930만 미국 달러로 증가할 전망입니다. 해당 부문은 소형 패키지 인터커넥트 수요와 안테나, 센서 및 웨어러블 디바이스 부품 수요가 결합된 시장입니다. Optomec은 모바일 디바이스 응용 분야에서 반도체 패키징용 에어로졸 제트 기술이 생산에 도입되었다고 보고했으며, 이는 특수 증착 역량이 소비자 제품 대량 생산으로 이어지는 경로를 보여줍니다.

의료 및 의료기기 시장은 웨어러블 바이오센서, 연성 전자기술 및 마이크로 광학 소자에 힘입어 연평균성장률(CAGR) 8.79%로 성장합니다. 자동차 수요는 레이더, 전력전자 패키징 및 컨포멀 안테나 응용 분야와 연계되어 있습니다. 항공우주 및 방위 산업은 맞춤형 전자제품과 특수 제조 분야에서 중요한 역할을 유지하는 반면, 연평균성장률(CAGR) 5.88%를 기록하는 통신 및 5G 시장은 비교적 성숙한 인프라 주기를 반영합니다.

소재 및 기판 동향은 이러한 구분을 더욱 뚜렷하게 합니다. 기능성 복합재는 새로운 디바이스에 전도성 이상의 특성이 필요한 경우가 많아 9.00% 성장하며, 전자기기가 비강성 표면으로 이동함에 따라 유연 기판은 9.05%의 성장률을 기록합니다. EBDW는 고해상도 틈새시장에서 경쟁우위를 유지할 수 있어 여전히 가장 큰 장비 부문을 차지하지만, 생산 중심의 레이저 플랫폼이나 증착 플랫폼과 그 역할을 서로 대체할 수는 없습니다. 따라서 조달 의사결정은 일반적인 직접 기록 사양이 아니라 필요한 형상, 기판, 인증 및 검증 부담, 설계 변경 빈도를 기준으로 이루어져야 합니다.

직접 기록 반도체 시장의 지역별 분석

북미

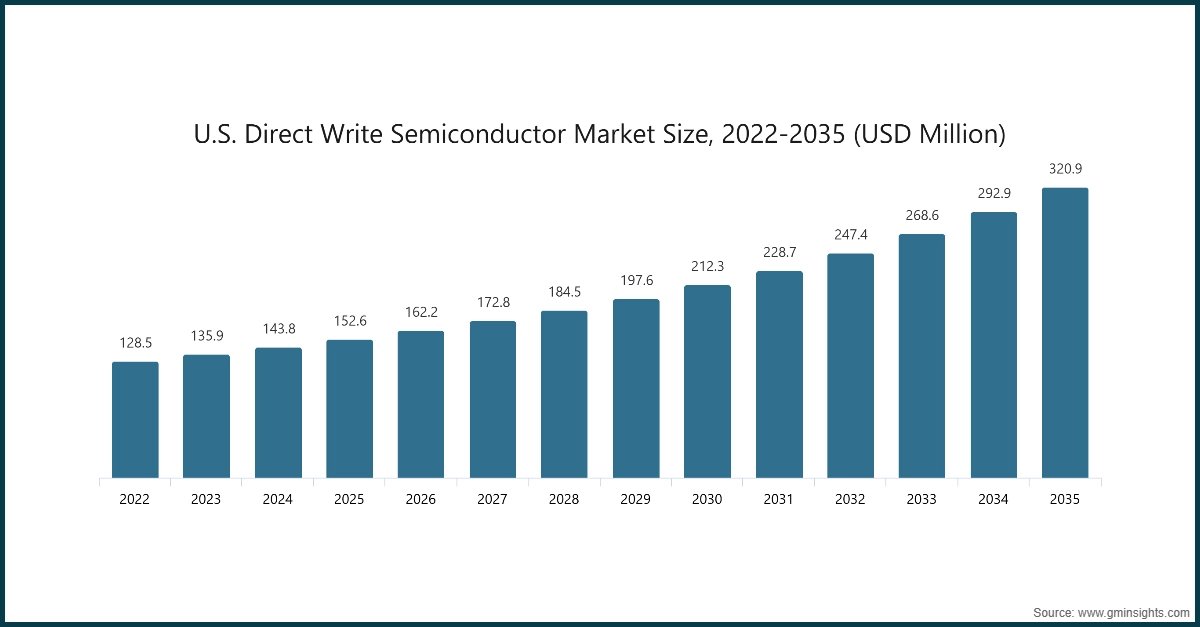

북미 시장은 2025년 1억6,680만 미국 달러에서 2035년 3억4,760만 미국 달러로 증가할 전망입니다. 미국의 수요는 첨단 패키징 투자, 방위 전자기기, 대학 나노 제조, 국내 공정 개발 역량에 의해 뒷받침됩니다. NAPMP 지원금은 특히 기판, 소재 및 패키징 연구를 지원하여 파일럿 시설에서 장비 평가와 인증을 진행할 수 있는 파이프라인을 구축합니다. 캐나다의 수요는 광자공학 및 양자 연구 인프라와 더욱 밀접하게 연관되어 있습니다.

유럽

유럽 시장은 2025년 9,640만 미국 달러에서 연평균성장률(CAGR) 6.96%로 성장합니다. 독일은 이 지역에서 가장 큰 시장이자 중요한 공급 기반으로, Raith, Heidelberg Instruments, Nanoscribe 및 Vistec이 자리하고 있습니다. 이러한 기업 집적은 자동차 전자기기, 광자공학 및 연구 분야에서 장비 개발과 응용 분야 간 긴밀한 상호작용을 뒷받침합니다. 영국의 수요는 양자 및 광자공학 연구와 연관되어 있으며, 이 분야에서 전자빔 리소그래피(EBL)는 연구용 디바이스 제작에 유연성을 제공합니다 ^{[7]Raith GmbH, New E-LINE Multifunctional EBL System, September 16, 2025, raith.com}.

아시아 태평양

아시아 태평양은 가장 규모가 크고 성장 속도도 가장 빠른 지역으로, 시장 규모가 2025년 2억4,590만 미국 달러에서 2035년 5억5,580만 미국 달러로 확대될 전망입니다. 8.65%의 연평균성장률(CAGR)은 패키징 제조 역량의 집중과 새로운 반도체 생산 용량의 추가를 반영합니다. 중국 시장은 패키징, 국내 장비 투자 및 연구 수요에 힘입어 8.86%의 연평균성장률(CAGR)로 성장합니다. 일본은 국내 EBL 공급 기반과 포토마스크, 화합물 반도체 및 연구 분야의 수요가 결합된 시장입니다.

인도는 가장 빠르게 성장하는 국가 시장으로, 2025년 6,700만 미국 달러에서 2035년 1억6,320만 미국 달러로 증가하며 연평균성장률(CAGR) 9.47%를 기록할 전망입니다. 인도에서 승인된 ATMP/OSAT 시설과 Semicon 2.0 프로그램은 잠재적인 공정 개발 및 장비 인증이 순차적으로 진행될 수 있는 기반을 마련합니다. 발표된 투자가 실제 장비 수요로 전환되는지는 건설, 수입 인증, 공정 엔지니어링 및 시운전 일정에 따라 달라질 것입니다.

라틴 아메리카

라틴 아메리카 시장은 2025년 3,120만 미국 달러에서 2035년 5,480만 미국 달러로 증가합니다. 브라질의 수요는 연구, 방위 전자기기 시제품 제작 및 전자기기 제조를 중심으로 형성되어 있습니다. 멕시코는 북미 조립 및 테스트 공급망과의 근접성에 힘입어 패키징 공정 개발에서 생산과 더욱 밀접하게 연계된 기회를 창출합니다. 아르헨티나 시장은 여전히 연구기관 주도로 형성되어 있습니다.

중동 및 아프리카

중동 및 아프리카 시장은 2025년 2,460만 미국 달러에서 5.36%의 연평균성장률(CAGR)로 성장합니다. 수요는 걸프 지역의 연구, 국방 및 기술 다각화 프로그램과 남아프리카공화국의 대학 및 공공 연구 인프라에 집중되어 있습니다. 이 지역의 낮은 성장률은 상대적으로 작은 반도체 제조 기반과 적은 수의 첨단 패키징 생산 시설을 반영합니다.

인도의 9.47% 연평균성장률(CAGR)은 특히 실행 시점에 민감합니다. 산업 정책 파이프라인은 상당한 규모이지만, ATMP/OSAT 시설이 승인 단계에서 건설 및 공정 인증 단계로 이동함에 따라 직접 기록 장비 조달은 단계적으로 이루어질 전망입니다. 북미는 패키징 인프라에 대한 자금 지원을 바탕으로 더욱 확립된 연구 및 국방 수요 기반을 제공합니다. 유럽의 성장률이 6.96%로 상대적으로 낮다고 해서 기술 관련성이 낮다는 의미는 아닙니다. 직접 기록 장비 공급업체와 포토닉스 전문성이 집중되어 있어 대량 OSAT 확대에 대한 노출이 상대적으로 낮더라도 고부가가치 수요가 유지됩니다.

직접 기록 반도체 시장 점유율 및 경쟁 구도

경쟁 구도는 하나의 보편적인 플랫폼 표준이 아니라 해상도·처리량·소재 간 상충관계에 따라 세분화되어 있습니다. Heidelberg Instruments의 시장 점유율은 13.41%로 추정되며, Raith가 10.16%, Nanoscribe가 7.57%, Vistec이 4.19%, Optomec이 2.24%로 뒤를 잇습니다. Heidelberg의 입지는 마스크리스 리소그래피 및 첨단 패키징용 MLA 제품군과 직접 기록 광학, 2PP 및 t-SPL 관련 제품 전반에 걸친 사업 범위에 의해 뒷받침됩니다. MLA 300의 자동 초점 및 다이 시프트 보정 기능은 패키징 분야의 수율 문제를 해결하며, 이는 연구 전용 마스크리스 시스템과 차별화되는 요소입니다.

Raith와 JEOL은 빔 품질, 패턴 생성, 오버레이 제어 및 축적된 공정 지식이 고객 선택을 좌우하는 EBDW 분야에서 강력하게 경쟁하고 있습니다. Raith의 E-LINE Gen4는 리소그래피, 이미징 및 선택적 현장 처리 기능을 통합해 제품 제안을 확대합니다. JEOL의 JBX 시스템은 포토마스크 기록과 직접 웨이퍼 응용 분야를 아우르며, 연구 및 생산 지향적 EBL 요구사항 전반에 걸쳐 사업 범위를 확보하고 있습니다 ^{[8]JEOL USA, Electron Beam Lithography System - Product Page, jeolusa.com}. Vistec은 포토마스크 및 레티클 응용 분야를 위한 고정밀 전자빔 패터닝에 집중하고 있습니다.

Nanoscribe는 Quantum X 제품군을 통해 2PP 미세가공 틈새시장을 공략하며, 특히 마이크로 광학 및 포토닉스 패키징 분야에 주력합니다. Nanoscribe의 차별화 요소는 평면형 RDL 노광과의 직접적인 경쟁보다는 3차원 가공 및 정렬 역량에 있습니다 ^{[9]Nanoscribe GmbH & Co. KG, Two-Photon Polymerization (2PP) 3D Printing - Microfabrication Technology Overview, nanoscribe.com}. Optomec은 반도체 패키징, 컨포멀 전자장치 및 인쇄 인터커넥트를 위한 에어로졸 제트 증착 분야에서 경쟁하고 있으며, SUSS MicroTec은 JETx와 Heraeus와의 소재 협력을 통해 산업용 잉크젯 증착 분야로 사업을 확대하고 있습니다.

기타 참여 기업들은 특화된 지역과 애플리케이션을 대상으로 합니다. NanoSystem Solutions Inc.와 SVG Optronics Co. Ltd.는 북미 지역에서 틈새 직접 기록 및 리소그래피 수요에 대응합니다. Eulitha AG는 주기적 나노구조 리소그래피 시스템을 공급하며, Elionix Inc., Crestec Corporation, HTL Co. Japan Ltd.는 일본의 EBL 생태계에 참여하고 있습니다. KLOE SAS, Microlight3D SAS, Holmarc Opto-Mechatronics Ltd.는 실험실, 포토닉스, 미세유체공학, 교육 및 신흥시장 수요를 대상으로 합니다. 이들 기업의 경쟁력은 설치 기반 규모 자체보다는 애플리케이션 집중도, 가격 포지셔닝 및 현지 공정 지원에서 비롯됩니다.

최근 산업 동향

Raith GmbH - E-LINE Gen4 출시, 2025년 9월. Raith는 1.2nm 빔 크기, 50MHz/20비트 FPGA 기반 패턴 생성기, 25nm 스티칭 및 오버레이 사양을 갖춘 4세대 E-LINE 시스템을 출시했습니다. 또한 이 플랫폼에는 렌즈 내 후방산란 전자 검출, 집속 전자빔 유도 공정 옵션 및 인시튜 프로빙 기능이 추가되었습니다.

미국 상무부 - NAPMP 지원금 수여, 2025년 1월. 미국 상무부는 기판 및 소재 연구와 애리조나주 템피에 위치한 Natcast의 프로토타이핑 및 첨단 패키징 파일럿 시설을 포함한 첨단 패키징을 지원하기 위해 14억 미국 달러 규모의 지원금 수여를 확정했습니다.

SUSS MicroTec SE 및 Heraeus Printed Electronics - 공동 개발 계약, 2024년. 양사는 대량 반도체 잉크젯 제조를 위해 전도성 잉크, 디지털 인쇄 기술, 이미지 처리 소프트웨어 및 JETx 자동화 기술을 통합하는 협력을 발표했습니다.

Nanoscribe GmbH & Co. KG - IPX-Clear 소재 확대, 2024년. Nanoscribe는 2PP 미세가공용 IPX-Clear 포토레진을 출시했으며, 포토닉스 패키징, 내시경 이미징, AR/VR 광학 부품을 포함한 고투명 마이크로 광학 애플리케이션을 목표로 합니다.

인도 정부 공보국 - Semicon 2.0 승인, 2025~2026년. 인도는 기존 반도체 프로그램에 따른 승인 이후 반도체 팹, 화합물 반도체, 첨단 패키징, 공급망 및 인재 개발을 지원하기 위해 Semicon 2.0을 승인했습니다.
