Marché des semi-conducteurs à large bande interdite Taille et part 2026-2035

Taille du marché des semi-conducteurs à large bande interdite

Le marché mondial des semi-conducteurs à large bande interdite (WBG), qui englobe les dispositifs en carbure de silicium (SiC) et en nitrure de gallium (GaN) utilisés dans les substrats, les composants discrets et les modules de puissance, était évalué à 2,4 milliards de dollars (USD) en 2025. Il devrait atteindre 2,7 milliards de dollars (USD) en 2026, puis 6,8 milliards de dollars (USD) d'ici 2035, avec un taux de croissance annuel composé (CAGR) d'environ 10,8 % sur la période de prévision 2026–2035.

Cette trajectoire reflète le remplacement structurel des transistors bipolaires à grille isolée (IGBT) et des MOSFET à base de silicium par des dispositifs WBG dans les applications où les limites de performance thermique, les pertes liées à la commutation et les contraintes de blocage en tension réduisent l'efficacité et la densité de puissance des systèmes.

Les matériaux à large bande interdite (WBG) offrent des avantages physiques décisifs qui découlent de leurs structures de bandes électroniques. Le champ électrique critique du SiC (environ 2,5 MV/cm) est approximativement dix fois supérieur à celui du silicium, ce qui permet de fabriquer des dispositifs 650V-to-3,300V-rated dotés de couches de dérive nettement plus minces et d'une résistance à l'état passant considérablement plus faible à des températures de jonction élevées, permettant ainsi de concevoir des onduleurs de traction, des convertisseurs solaires et des entraînements industriels compacts que les conceptions à base de silicium ne peuvent égaler dans des contraintes thermiques et volumiques équivalentes. La mobilité élevée du gaz électronique bidimensionnel du GaN (environ 2 000 cm[]/V·s dans les structures HEMT) permet d'atteindre des fréquences de commutation de plusieurs mégahertz, ce qui ouvre la voie à des niveaux de densité des blocs d'alimentation et à des indicateurs d'efficacité impossibles à atteindre avec le silicium à des niveaux de coût comparables. Le département de l'Énergie des États-Unis a identifié l'électronique de puissance WBG comme pouvant générer environ 1,5 billiard de BTU d'économies d'énergie annuelles grâce à de modestes réductions des pertes de conversion dans les systèmes électriques commerciaux et industriels américains, alors qu'environ 30 % de l'ensemble de l'énergie électrique transite déjà par des étages d'électronique de puissance^{[1]National Renewable Energy Laboratory / U.S. Department of Energy, Wide-Bandgap Electronics Analysis, May 2019, osti.gov}.

Le dynamisme du marché s'articule autour de deux pôles de demande partiellement distincts, mais structurellement complémentaires. Le SiC répond aux applications à moyenne et haute tension — notamment aux segments des onduleurs de traction automobile, des chargeurs embarqués (OBC) et des convertisseurs CC-CC, où les architectures de véhicules électriques (VE) à 800 V se généralisent — tout en servant les variateurs de moteurs industriels, les onduleurs solaires raccordés au réseau et les systèmes de stockage d'énergie du réseau. Le GaN joue un rôle complémentaire, mais de plus en plus comparable : il domine les amplificateurs de puissance radiofréquence pour les infrastructures sans fil et progresse rapidement dans les applications de conversion de puissance basse à moyenne tension, telles que les blocs d'alimentation (PSU) des centres de données dédiés à l'IA, les chargeurs rapides grand public et les redresseurs de télécommunications. La santé globale du marché résulte donc de la combinaison de la vitesse d'électrification automobile, des cycles de dépenses d'investissement des centres de données, du rythme de déploiement de la 5G et des taux de développement des énergies renouvelables dans les différentes régions.

La dynamique de l'offre est en pleine transition. La chaîne d'approvisionnement en plaquettes de SiC, historiquement limitée par la complexité de la croissance des cristaux de substrat, la faible cadence de production et le risque lié à la dépendance envers une source unique, se diversifie à mesure que les fabricants investissent dans des capacités de production de 200 mm (8 pouces) en Amérique du Nord, en Europe et en Asie. Le GaN passe simultanément d'applications de niche dans les radiofréquences et les équipements de faible puissance au marché grand public de la puissance intermédiaire, grâce à des plateformes d'épitaxie compatibles avec les procédés de fabrication sur silicium et exploitant les équipements de production existants. Le soutien des politiques publiques, notamment au travers du CHIPS and Science Act des États-Unis, du European Chips Act et de programmes industriels japonais et sud-coréens analogues, établit des seuils structurels pour les investissements nationaux dans les chaînes d'approvisionnement et remodèle la géographie concurrentielle sur la période de prévision.

Principaux facteurs de croissance

Adoption rapide des véhicules électriques stimulant la demande de composants de puissance en SiC

Les ventes mondiales de véhicules électriques ont dépassé 17 millions d'unités en 2024, représentant pour la première fois plus de 20 % des ventes totales de voitures neuves, la Chine comptant à elle seule plus de 11 millions d'unités ^{[2]International Energy Agency (IEA), Trends in Electric Car Markets - Global EV Outlook 2025, May 2025, iea.org} . Les ventes mondiales de véhicules électriques devraient dépasser 20 millions d'unités en 2025-more, soit plus d'une voiture vendue sur quatre dans le monde, les ventes du premier trimestre 2025 ayant déjà progressé de 35 % sur un an dans tous les principaux marchés. Cette trajectoire des volumes entraîne une hausse cumulative de la demande de SiC, car chaque onduleur de traction d'un véhicule électrique à batterie nécessite plusieurs MOSFET SiC de 1,200V-class, et le passage architectural des systèmes de batterie de 400 V à 800 V — déjà en cours sur les plateformes haut de gamme et, de plus en plus, sur les plateformes destinées au marché de masse — impose ces composants haute tension, pour lesquels le SiC dispose d'un avantage de performance insurmontable par rapport au silicium à densité de puissance équivalente. Le carnet de projets de conception intégrant des composants de Wolfspeed pour l'exercice 2024, d'une valeur de 9,1 milliards de dollars (USD), ^{[3]Wolfspeed, Inc., Annual Report on Form 10-K for Fiscal Year Ended June 30, 2024, August 2024, sec.gov}, dont la majorité est liée aux applications automobiles 800V, illustre les engagements d'approvisionnement à long terme pris par les constructeurs automobiles (OEM) autour du SiC en tant que technologie de composants privilégiée. STMicroelectronics a fait état de revenus issus du SiC de 1,1 milliard de dollars (USD) sur l'ensemble de l'exercice 2024, a mis en avant un accord d'approvisionnement à long terme en SiC signé avec Geely Auto et a décrit la Chine comme le marché dans lequel elle détient des accords d'engagement dans le domaine du SiC avec un nombre de fabricants leaders de véhicules électriques supérieur à celui de tout autre fournisseur dans le monde. Le signal de demande dans l'automobile s'étend aux chargeurs embarqués (OBC) et aux convertisseurs CC-CC, pour lesquels les pertes de conduction plus faibles du SiC permettent de réduire le poids et le volume des systèmes de gestion thermique dans les plateformes où l'espace est limité.

Expansion des infrastructures de recharge rapide nécessitant des semi-conducteurs à haut rendement

Le déploiement des infrastructures de recharge rapide en courant continu (DCFC) est synergique avec la pénétration des véhicules électriques en tant que moteur de la demande de semi-conducteurs à large bande interdite (WBG), mais il s'agit d'un facteur distinct sur le plan analytique. Une station DCFC de 350kW fonctionnant avec un rendement élevé nécessite des convertisseurs à base de SiC capables de gérer des fréquences de commutation élevées à des tensions de bus de 800V ou plus, avec un déclassement thermique minimal — des spécifications que les IGBT au silicium ne peuvent pas respecter de manière fiable sans une surdimensionnement important des composants passifs. Les réglementations nord-américaines et européennes relatives aux infrastructures structurent dès le départ les nouveaux réseaux DCFC autour de la compatibilité 800V, créant une demande durable de modules de puissance SiC haute tension dans l'ensemble de la chaîne d'approvisionnement de la recharge. Cette demande dépasse la recharge des véhicules particuliers et s'étend à l'électrification des flottes de véhicules commerciaux, pour lesquelles les systèmes de recharge en dépôt nécessitent une gestion de puissances de plusieurs MW, ainsi que des exigences strictes en matière de disponibilité et de performances thermiques. Le contenu en MOSFET au carbure de silicium des chargeurs embarqués par véhicule augmente encore avec le niveau de puissance : les OBC de 22kW nécessitent un nombre de composants nettement supérieur à celui des modèles précédents de 11kW.

Les obligations d'efficacité énergétique des centres de données stimulent l'adoption du GaN

La croissance des charges de travail liées à l'IA entraîne une augmentation rapide de la densité de puissance par baie, les spécifications des baies de centres de données passant de 30–40kW à 100kW et au-delà. Le facteur de mérite supérieur du GaN en matière de commutation à des fréquences supérieures à 1 MHz permet à un bloc d'alimentation de 12kW d'occuper le même volume physique qu'une conception au silicium de 3,3kW de génération précédente — soit une multiplication approximative par quatre de la densité de puissance, avantage qu'Infineon a mis en avant comme une caractéristique déterminante de sa gamme de produits CoolGaN pour les applications de centres de données dédiés à l'IA ^[7]. Cet avantage en matière de densité est essentiel pour les opérateurs hyperscale limités par la surface disponible, l'infrastructure de distribution électrique et la capacité de refroidissement. La pression réglementaire — notamment les directives de l'Union européenne sur l'efficacité énergétique des centres de données et les exigences fédérales américaines en matière de durabilité applicables aux centres de données publics — renforce l'intérêt commercial des architectures de blocs d'alimentation fondées sur les WBG. L'architecture de baie de centre de données 800VCC de NVIDIA a encore accéléré l'adoption des composants GaN à des tensions pouvant atteindre 1 250V, auxquelles des commutateurs GaN spécialement conçus peuvent atteindre des rendements supérieurs à 98 % dans des configurations à forte densité de puissance, surpassant les solutions à base de GaN 650V empilés ou de SiC 1 200V selon les critères essentiels des alimentations électriques.

Le déploiement des infrastructures 5G accélère l'adoption du GaN RF

Les transistors GaN à haute mobilité électronique (HEMT) sont devenus la technologie de composants dominante pour les amplificateurs de puissance des réseaux d'accès radio 5G, en raison de leur forte densité de puissance (4–10 W/mm de largeur de grille), de leur tension de claquage élevée permettant un fonctionnement avec une polarisation de drain de 28–50V et de leur rendement sur les bandes passantes supérieures à 600 MHz exigées par les stations de base d'émission-réception massive MIMO ^[6]. Des mesures au niveau système évaluées par des pairs confirment des rendements ajoutés en puissance supérieurs à 44 % sur une bande passante de 600 MHz à 3,4–4,0 GHz dans les applications 5G NR, avec une intégration possible dans des modules compacts au format 10×6 mm[]. La transition du LDMOS vers le GaN dans les stations de base 4G est largement achevée sur les marchés où le déploiement de la 5G est actif, tandis que l'extension de la 5G vers les bandes de fréquences moyennes (FR1, inférieures à 6 GHz) et les ondes millimétriques (FR2) continue de stimuler la croissance des volumes de dispositifs de puissance RF à base de GaN. Au-delà de la 5G NR, l'architecture des futurs réseaux 6G est planifiée autour de plateformes GaN-sur-SiC et GaN-sur-Si, ce qui soutient une demande durable sur l'ensemble de la période de prévision. Les communications par satellite, qui englobent les stations passerelles des constellations en orbite terrestre basse (LEO) et les amplificateurs de puissance des transpondeurs embarqués, constituent une autre application à forte valeur ajoutée du GaN, dont la tolérance aux rayonnements et la densité de puissance offrent des avantages par rapport aux solutions GaAs établies.

L'intégration des énergies renouvelables stimule l'électronique de puissance haute tension

Les systèmes photovoltaïques solaires et éoliens raccordés au réseau nécessitent une conversion de puissance à des tensions comprises entre 650 V et 3 300 V — une plage dans laquelle les dispositifs à large bande interdite (WBG) offrent des gains d'efficacité quantifiables par rapport aux IGBT au silicium dans des conditions réelles d'exploitation. Les onduleurs photovoltaïques à base de SiC ont démontré des gains d'efficacité d'environ 2,66 % par rapport à des conceptions équivalentes en silicium dans des profils réels d'irradiation, l'avantage étant particulièrement marqué à charge partielle, qui prédomine dans les profils réels de production solaire. Dans les architectures à bus continu de 1 500 V — désormais standard pour les installations solaires à grande échelle — les modules de puissance SiC présentent des pertes de commutation nettement inférieures et une meilleure stabilité thermique que les modules IGBT au silicium, ce qui permet de prolonger les cycles d'exploitation et de réduire les besoins en refroidissement actif. Les systèmes de stockage d'énergie raccordés au réseau, les convertisseurs éoliens en mer et les liaisons de transmission en courant continu haute tension (HVDC) constituent d'autres applications haute tension dans lesquelles la combinaison d'une tension nominale élevée, d'une faible résistance à l'état passant et d'une bonne stabilité thermique du SiC génère des avantages en matière de coûts de cycle de vie au niveau système, favorisant l'intégration des WBG dans des cycles d'approvisionnement pluriannuels. Le déploiement mondial accéléré de capacités de production d'énergie renouvelable constitue un moteur de demande durable et géographiquement étendu pour les modules de puissance SiC haute tension jusqu'à l'horizon de prévision 2035.

Principaux freins

Coûts élevés de production des plaquettes et substrats en SiC

La fabrication des substrats en SiC repose sur une croissance cristalline par sublimation sur germe ^{[4]Electrochemical Society (ECS), Barriers to SiC Power Semiconductor Device Commercialization (Invited), ECS Meeting Abstracts MA2024-02, 2024, doi.org} à des températures de 2 300–2 500 °C, un procédé limité par des vitesses de croissance lentes de 0,5–2 mm par heure, par les contraintes d'expansion cristalline nécessitant de grands cristaux germes de haute qualité, ainsi que par l'extrême dureté du matériau, comparable à celle du diamant, qui ralentit le sciage et le polissage et permet d'obtenir environ 40–60 plaquettes par lingot dans des conditions de production favorables. Le substrat représente à lui seul 50–65 % du coût total d'un dispositif en SiC — une structure de coûts sans équivalent dans le silicium, où le substrat constitue une fraction négligeable de la valeur globale du dispositif. Cette prédominance du coût du substrat établit un plancher durable pour le prix des dispositifs en SiC, ce qui freine leur adoption dans les applications industrielles sensibles aux prix, les véhicules électriques des marchés émergents et les applications grand public où les IGBT au silicium restent viables.La transition des plaquettes de 6 pouces à 8 pouces constitue le principal levier structurel de réduction des coûts : les données du secteur indiquent que le passage de plaquettes de 4 pouces à 6 pouces réduit les coûts unitaires des puces d’environ 50 %, tandis que le passage ultérieur de 6 pouces à 8 pouces permet une réduction supplémentaire d’environ 35 % grâce à une meilleure utilisation de la surface. Toutefois, tant que les chaînes d’approvisionnement en plaquettes de 8 pouces n’auront pas atteint une maturité suffisante pour la production à grands volumes — prévue entre 2026 et 2027 environ chez les principaux fabricants — la pression exercée par le coût des substrats continuera de limiter la pénétration des matériaux à large bande interdite (WBG) dans les applications de milieu de gamme.

Des rendements de fabrication complexes qui limitent la capacité de montée en puissance

La fabrication de dispositifs WBG est confrontée à des difficultés de rendement qui n’ont pas d’équivalent direct dans le traitement du silicium. Pour le SiC, les défauts présents dans les cristaux du substrat — notamment les dislocations dans le plan basal, les fautes d’empilement et les micropipes — se propagent à travers les couches épitaxiales jusqu’aux régions actives des dispositifs, ce qui limite le rendement des puces et restreint la surface des puces destinées aux modules de puissance à courant élevé. Pour les dispositifs de puissance en GaN, la dégradation de la résistance dynamique à l’état passant (effondrement du courant) et l’instabilité de la tension de seuil lors des commutations à haute fréquence restent des obstacles importants à la qualification en matière de fiabilité, en particulier pour les applications de qualité automobile nécessitant une durée de fonctionnement de 10 à 15 ans dans des conditions de cycles thermiques répétés. Les dispositifs GaN destinés à la qualification automobile se trouvent à des stades de commercialisation plus précoces que les MOSFET en SiC, ce qui crée un décalage temporel au sein du marché total adressable. Au niveau des équipements, la résistance chimique et la dureté du SiC nécessitent des procédés modifiés de planarisation chimico-mécanique, une implantation ionique à température élevée et des conditions spécialisées d’oxydation thermique ; l’adaptation des équipements de fabrication du silicium au SiC entraîne des coûts de qualification et des temps de cycle qui prolongent les calendriers de montée en capacité. ROHM, dans le cadre de sa transition en cours de la production de plaquettes de SiC de 6 pouces à 8 pouces, prévoit des améliorations de coûts d’environ 20 à 30 % liées uniquement au changement d’échelle de la taille des plaquettes, mais a indiqué que les coûts unitaires demeureraient élevés jusqu’à ce que les nouvelles lignes de production atteignent leur pleine utilisation ^[5]. Ces deux contraintes suivent des trajectoires d’amélioration documentées, mais la vitesse de leur résolution par rapport à la tolérance aux coûts des segments d’application émergents déterminera largement le TCAC effectivement réalisé par le marché jusqu’au milieu de la période de prévision.

Analyse des segments du marché des semi-conducteurs à large bande interdite

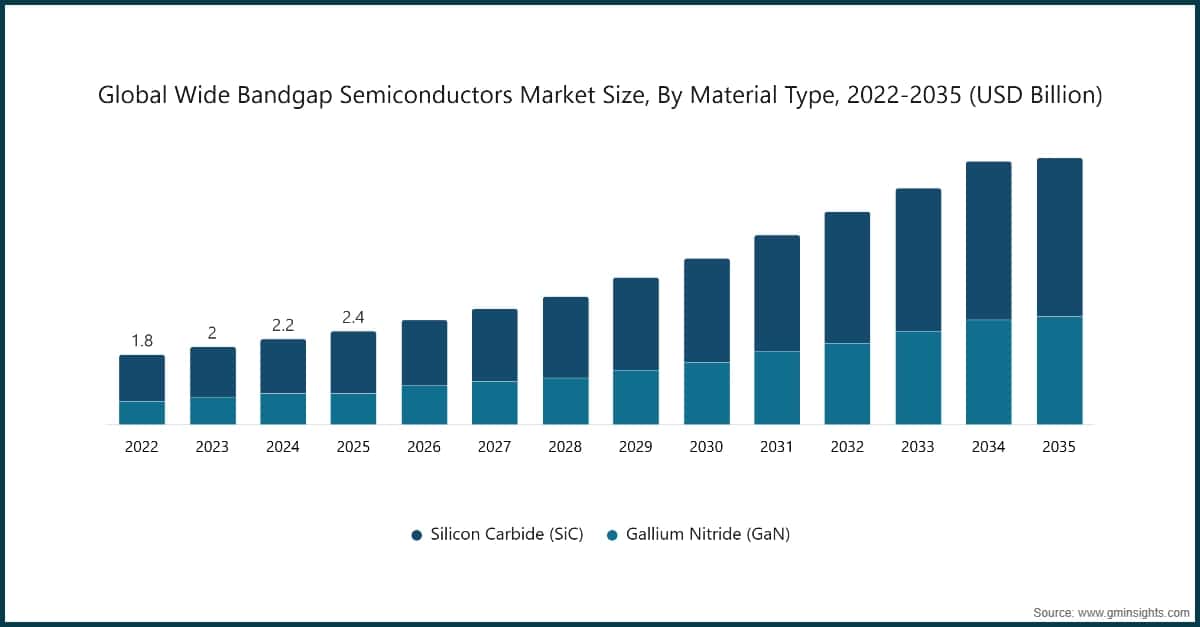

Par type de matériau

Le SiC a généré un montant estimé à 1 566,2 millions de dollars (USD) en 2025, devrait atteindre 1 734,5 millions de dollars (USD) en 2026 et 4 050,2 millions de dollars (USD) d'ici 2035, à un taux de croissance annuel composé (CAGR) d'environ 9,88 %. La domination du SiC sur le marché actuel reflète sa position établie dans le principal moteur de la demande à plus forte valeur : les onduleurs de traction automobile et les chargeurs embarqués (OBC), pour lesquels les MOSFET SiC de 1 200 V et 1 700 V ont accumulé un vaste historique de qualifications auprès des équipementiers de rang 1 et des fabricants d'équipements d'origine (OEM). Les applications industrielles — entraînements de moteurs, alimentations sans interruption et onduleurs photovoltaïques — constituent un deuxième niveau majeur de la demande. L'écosystème d'approvisionnement du SiC s'articule autour de producteurs intégrés verticalement (Wolfspeed, Coherent, STMicroelectronics) qui contrôlent la fabrication des substrats jusqu'aux dispositifs, aux côtés de fabricants sans usine et semi-intégrés qui s'approvisionnent en substrats auprès de fournisseurs externes, ce qui crée un risque de concentration des achats. Dans le SiC, trois sous-dimensions de produits sont pertinentes : les substrats SiC et les tranches épitaxiales approvisionnent le processus de fabrication en amont ; les dispositifs discrets en SiC (principalement les MOSFET, les diodes Schottky et les JFET) représentent le segment de produits commerciaux à fort volume ; et les modules de puissance SiC regroupent plusieurs puces discrètes dans des configurations entièrement en SiC ou hybrides (SiC associé au silicium), destinées aux applications industrielles et automobiles de forte puissance pour lesquelles l'assemblage discret au niveau de la carte est impraticable.

Le GaN a atteint 849,9 millions de dollars (USD) en 2025, devrait atteindre 964,0 millions de dollars (USD) en 2026 et 2 751,1 millions de dollars (USD) d'ici 2035, à un taux de croissance annuel composé (CAGR) d'environ 12,36 % — le taux de croissance le plus rapide de la segmentation par type de matériau. La capacité du GaN à fonctionner à haute fréquence, avec des fréquences de commutation de 1–10 MHz contre une plage typique de 50–500 kHz pour le SiC, est déterminante dans les applications soumises à des contraintes de densité de puissance. Le GaN sur SiC reste le substrat privilégié pour les amplificateurs de puissance RF fonctionnant à plus de 3,5 GHz, car il fournit la conductivité thermique essentielle aux applications à sortie continue des stations de base. Le GaN sur Si constitue la plateforme de réduction des coûts pour les applications de conversion de puissance, en permettant la réutilisation des infrastructures de fabrication standard du silicium. Infineon a indiqué être devenu le premier fabricant au monde à développer une technologie de tranches de GaN pour les semi-conducteurs de puissance sur des tranches de 300 mm, compatible avec les équipements de fabrication existants du silicium — une avancée qui, selon l'entreprise, pourrait réduire les coûts de fabrication du GaN jusqu'à un niveau proche de la parité avec ceux de produits comparables en silicium, en permettant de produire 2,3 fois plus de puces par tranche que les procédés de 200 mm. Les tranches épitaxiales de GaN et les HEMT discrets constituent actuellement les produits commerciaux à fort volume ; les modules de puissance GaN gagnent du terrain dans les alimentations électriques de plusieurs kilowatts pour les centres de données et dans les applications industrielles.

Par type de produit

Les dispositifs discrets représentaient 886,8 millions de dollars (USD) en 2025, et devraient atteindre 1 008,5 millions de dollars (USD) en 2026 et 2 989,9 millions de dollars (USD) d’ici 2035, avec le taux de croissance annuel composé (CAGR) le plus élevé par type de produit, soit environ 12,83 %. Les MOSFET SiC discrets et les HEMT GaN constituent les éléments de base des architectures standard et personnalisées de conversion de puissance dans les applications automobiles, industrielles et de centres de données. Ce rythme de croissance élevé reflète l’accélération des achats de dispositifs, alors que les plateformes de véhicules électriques adoptent des spécifications standardisées pour les MOSFET SiC et que les concepteurs de centres de données hyperscale intègrent les HEMT GaN à grande échelle. Les valeurs de conception retenue de Wolfspeed pour l’exercice 2024, qui s’élevaient à 9,1 milliards de dollars (USD), contre 7,9 milliards de dollars (USD) pour l’exercice 2023-across dans le cadre des engagements liés aux dispositifs discrets automobiles et industriels, illustrent la conversion du portefeuille pluriannuel en engagements de chiffre d’affaires à venir.

Les modules de puissance ont généré 1 044,5 millions de dollars (USD) en 2025, constituant le plus grand segment par type de produit ; ils devraient atteindre 1 155,0 millions de dollars (USD) en 2026 et 2 599,3 millions de dollars (USD) d’ici 2035, avec un CAGR d’environ 9,43 %. Les modules de puissance — qui encapsulent plusieurs puces SiC ou GaN avec des pilotes de grille et des interfaces thermiques intégrés — répondent aux applications industrielles de forte puissance, de traction et d’énergies renouvelables pour lesquelles l’assemblage de dispositifs discrets n’est pas pratique aux niveaux de courant requis. Les modules WBG purs intègrent exclusivement des dispositifs SiC ou GaN ; les modules hybrides combinent des puces WBG et du silicium afin d’optimiser les coûts dans les topologies de convertisseurs présentant des exigences mixtes en matière de fréquence de commutation. Le rythme de croissance relativement plus lent reflète la tendance des constructeurs automobiles à développer en interne leurs compétences en conception de dispositifs SiC discrets, ce qui réduit les achats de modules au profit de configurations au niveau de la puce dans les plateformes à fort volume.

Les substrats et les plaquettes épitaxiales ont atteint 484,8 millions de dollars (USD) en 2025, et devraient s’établir à 535,0 millions de dollars (USD) en 2026 et à 1 212,1 millions de dollars (USD) d’ici 2035, avec un CAGR d’environ 9,51 %. Le segment des substrats fournit les intrants constitués de plaquettes brutes et traitées, consommés en interne par les fabricants de dispositifs intégrés verticalement et vendus à l’extérieur aux producteurs sans usine ou semi-intégrés. Les substrats SiC — de type n massif et semi-isolants — ainsi que les plaquettes épitaxiales SiC constituent les principaux produits générateurs de valeur ; les plaquettes épitaxiales GaN cultivées sur des substrats SiC ou en silicium en sont l’équivalent pour le GaN. Le diamètre des plaquettes reste le principal levier de réduction des coûts : le marché actuel des plaquettes de 6 pouces (150 mm) évolue activement vers le format de 8 pouces (200 mm), les anticipations du secteur prévoyant que les produits de 8 pouces commenceront à remplacer ceux de 6 pouces comme standard de production en volume à partir d’environ 2026–2027.

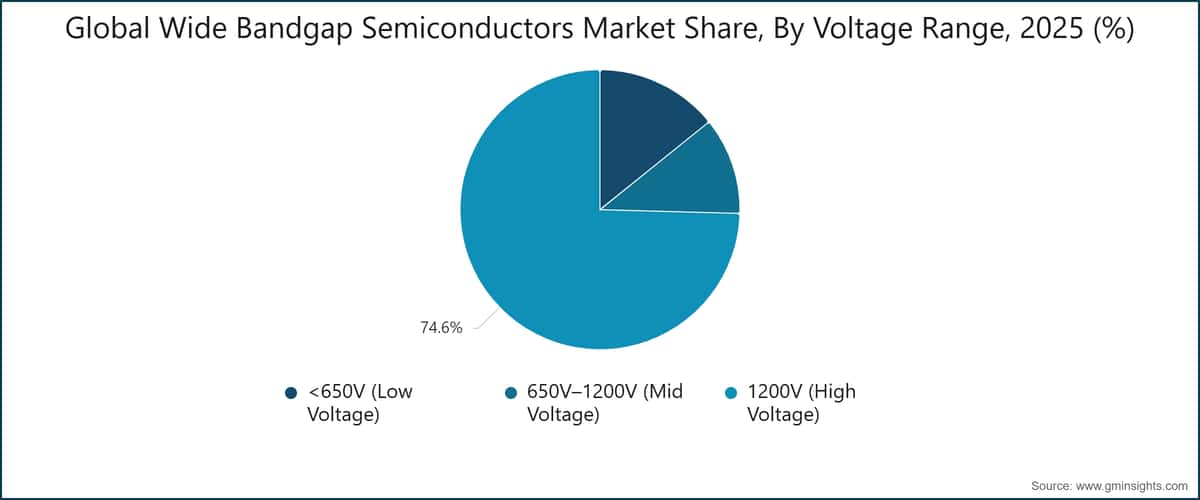

Par plage de tension

Le segment haute tension (>1 200 V) détenait 1 801,0 millions de dollars (USD) en 2025-approximately, soit 74,5 % du chiffre d’affaires total du marché ; il devrait atteindre 2 005,2 millions de dollars (USD) en 2026 et 4 903,6 millions de dollars (USD) d’ici 2035, avec un CAGR d’environ 10,45 %. Cette concentration reflète la domination des applications d’onduleurs de traction et d’entraînements industriels, pour lesquelles les MOSFET SiC de 1 200 V et de 1,700V-rated constituent la spécification standard. À mesure que les architectures de véhicules électriques de 800 V se généralisent et que les installations solaires à l’échelle des réseaux adoptent des configurations de bus à courant continu de 1 500 V, les dispositifs SiC haute tension continueront de représenter la plus grande part des revenus du marché des semi-conducteurs WBG pendant toute la période de prévision.

Le segment moyenne tension a atteint 271,4 millions de dollars (USD) en 2025, et devrait s’établir à 304,5 millions de dollars (USD) en 2026 et à 800,5 millions de dollars (USD) d’ici 2035, avec un CAGR d’environ 11,34 %. Cette catégorie englobe les dispositifs de puissance GaN destinés aux alimentations électriques de centres de données à haut rendement fonctionnant avec une tension de bus de 600 à 900 V, ainsi qu’aux chargeurs rapides, aux redresseurs télécoms et aux entraînements de moteurs industriels de la classe de puissance de 30 à 200 kW. La croissance est soutenue par l’expansion du GaN dans des applications auparavant desservies par les MOSFET et les IGBT en silicium de 600 V et de 900 V.

Le segment basse tension (<650V) est la catégorie de tension à la croissance la plus rapide, avec un TCAC d'environ 12,22 %, passant de 343,8 millions de dollars (USD) en 2025 à 388,8 millions de dollars (USD) en 2026, puis à 1 097,2 millions de dollars (USD) d'ici 2035. Les dispositifs GaN-on-Si dominent cette plage dans les chargeurs rapides destinés aux particuliers et aux prosommateurs, les convertisseurs de bus intermédiaire 48 V pour racks de serveurs et la commande de moteurs de faible puissance. L'accélération de la croissance reflète la pénétration croissante du GaN dans l'électronique grand public et la multiplication des adaptateurs de charge USB Power Delivery dans la plage de 65–240 W, où le format plus compact du GaN procure un avantage décisif en matière d'expérience utilisateur par rapport aux solutions au silicium.

Par taille de plaquette

Les plaquettes de 6 pouces (150 mm) dominent actuellement les volumes de production de dispositifs SiC et constituent le socle établi autour duquel s'organise la chaîne d'approvisionnement mondiale du SiC. Pratiquement tous les grands fabricants de dispositifs SiC — Wolfspeed, STMicroelectronics, Infineon et ROHM — ont certifié des lignes de production de 6 pouces et expédient des dispositifs issus de ces plateformes pour la qualification et la production de série. Toutefois, la transition vers 8 pouces est désormais engagée dans l'ensemble du secteur : ROHM prévoit une amélioration des coûts de 20–30 % imputable au seul changement de taille des plaquettes, à mesure que ses usines de Chikugo et de Miyazaki opèrent cette transition ; le site de Mohawk Valley de Wolfspeed est la première usine au monde de fabrication de dispositifs SiC de 200 mm entièrement automatisée ; et les données du secteur indiquent que le passage de 6 à 8 pouces réduit les coûts unitaires des puces d'environ 35 % grâce à une meilleure utilisation de la surface des plaquettes. Plusieurs fabricants — notamment Onsemi, Fuji Electric et Resonac — visent une capacité prête pour la production de 8 pouces en 2025–2027, tandis que les lignes de produits de 6 pouces devraient progressivement être abandonnées à partir de la fin des années 2020.

Les plaquettes de 4 pouces (100 mm) conservent une position de niche et historique dans les secteurs de l'aérospatiale, de la défense et des applications spécialisées à haute fiabilité, où les coûts de qualification par lot et les exigences de certification en matière de durcissement aux rayonnements rendent la transition vers des plaquettes plus grandes économiquement peu attractive au regard des volumes produits. Les dispositifs SiC durcis aux rayonnements destinés à l'électronique militaire, aux systèmes d'alimentation spatiaux et aux radars aéroportés reposent sur des plateformes de production de 4 pouces, soutenues par une traçabilité rigoureuse des lots et une documentation de qualification conforme aux spécifications militaires.

Les plaquettes de 8 pouces (200 mm) constituent la catégorie de croissance stratégique au cours de la période de prévision. Son émergence progressive comme norme de production réduira systématiquement le coût des dispositifs SiC, élargira le marché adressable à des catégories d'applications sensibles aux coûts et déplacera l'avantage concurrentiel vers les fabricants qui obtiendront le plus tôt la qualification pour la production de masse. L'Amérique du Nord, le Japon et la Chine sont les principaux pôles d'investissement dans les capacités de 8 pouces, les considérations géopolitiques — notamment les obligations américaines en matière de sécurité de la chaîne d'approvisionnement — accélérant le développement de capacités nationales de 200 mm.

Par application

Dans l'électronique de puissance, le groupe motopropulseur des véhicules électriques — onduleurs de traction, chargeurs embarqués (OBC) et convertisseurs CC-CC — constitue la plus grande application et le principal moteur de la demande de SiC. L'AIE a fait état de plus de 17 millions de ventes de véhicules électriques dans le monde en 2024 et prévoit plus de 20 millions d'unités en 2025, tandis que la Chine devrait atteindre une pénétration d'environ 60 % des véhicules électriques dans les ventes de voitures neuves en 2025. Les infrastructures de recharge constituent un réservoir de demande étroitement lié, notamment avec le déploiement à grande échelle de réseaux de recharge rapide en courant continu (DCFC) de 150–350 kW en Amérique du Nord, en Europe et en Chine. Les systèmes d'énergie renouvelable — onduleurs solaires, convertisseurs éoliens et convertisseurs d'interface pour systèmes de stockage d'énergie par batteries — constituent le troisième pilier majeur, les gains d'efficacité du SiC, d'environ 2,66 % par rapport au silicium dans des profils d'exploitation réels, fournissant des arguments convaincants en matière de coût total de possession dans les décisions d'approvisionnement à l'échelle des réseaux électriques. Les systèmes d'alimentation industriels et les entraînements de moteurs représentent une importante opportunité de renouvellement du parc installé, selon des cycles d'investissement plus longs que dans l'automobile.

L’infrastructure informatique et des centres de données constitue l’application de l’électronique de puissance affichant la croissance la plus rapide pour le GaN au cours de la période de prévision, sous l’effet de l’augmentation de la densité de puissance induite par l’IA, qui nécessite des alimentations haute fréquence de plusieurs kilowatts et des convertisseurs de bus intermédiaire. Les adaptateurs secteur grand public — notamment les chargeurs rapides GaN USB-PD dans la plage de 65–240 W — complètent le portefeuille de l’électronique de puissance.

Dans les applications RF et micro-ondes, les infrastructures 5G dominent les revenus générés par le GaN grâce aux HEMT GaN-on-SiC et GaN-on-Si intégrés aux amplificateurs de puissance des stations de base et aux unités d’antennes actives MIMO massives. Les communications par satellite — à la fois les amplificateurs haute puissance des stations terriennes et les étages de puissance des répéteurs satellitaires — représentent des applications du GaN à forte valeur, pour lesquelles la tolérance aux rayonnements et la densité de puissance constituent des critères de sélection essentiels. Les systèmes radar, en particulier les radars à antenne active à balayage électronique (AESA) destinés aux aéronefs militaires et à la défense aérienne au sol, reposent sur des solutions MMIC GaN durcies aux rayonnements, dont les marges de performance justifient d’importantes primes de prix.

Par secteur d’activité de l’utilisateur final

Le secteur automobile détient la plus grande part des utilisateurs finaux, porté par l’adoption du SiC dans les onduleurs de traction et les chargeurs embarqués (OBC), comme indiqué précédemment. L’énergie et les services aux collectivités constituent le deuxième niveau principal, qui englobe les installations solaires à l’échelle des services publics, la production éolienne et les systèmes de stockage d’énergie du réseau. Le secteur industriel et manufacturier vient ensuite, couvrant les entraînements de moteurs, les équipements de soudage, le chauffage par induction et les systèmes d’alimentation sans interruption. Les télécommunications constituent le principal consommateur de dispositifs RF en GaN, grâce aux cycles d’approvisionnement en équipements de stations de base et aux programmes de densification des réseaux. L’aérospatiale et la défense forment un segment de niche à forte valeur, dans lequel les dispositifs SiC et GaN durcis aux rayonnements bénéficient de prix élevés, le financement consacré à la défense dans le cadre du CHIPS Act des États-Unis apportant un soutien structurel aux capacités nationales d’approvisionnement en semi-conducteurs à large bande interdite dans ce segment. L’infrastructure informatique et des centres de données constitue le secteur d’activité d’utilisateur final affichant la croissance la plus rapide au cours de la période de prévision, reflétant l’augmentation de la demande de puissance des serveurs d’IA. L’électronique grand public représente la plus petite catégorie d’utilisateurs finaux, mais celle dont la pénétration est la plus rapide pour le GaN, sous l’effet du renouvellement accéléré des chargeurs rapides compatibles USB-PD.

Analyse régionale du marché des semi-conducteurs à large bande interdite

Amérique du Nord

L'Amérique du Nord est évaluée à 937,6 millions de dollars (USD) en 2025 et devrait atteindre 1 043,9 millions de dollars (USD) en 2026, puis 2 556,2 millions de dollars (USD) d'ici 2035, avec un taux de croissance annuel composé (CAGR) d'environ 10,46 %. La région bénéficie de la convergence des obligations d'électrification automobile, du déploiement massif de centres de données hyperscale, du déploiement des infrastructures 5G et, surtout, de la restructuration de la chaîne d'approvisionnement nationale en semi-conducteurs, catalysée par les incitations à la fabrication prévues par le CHIPS and Science Act.

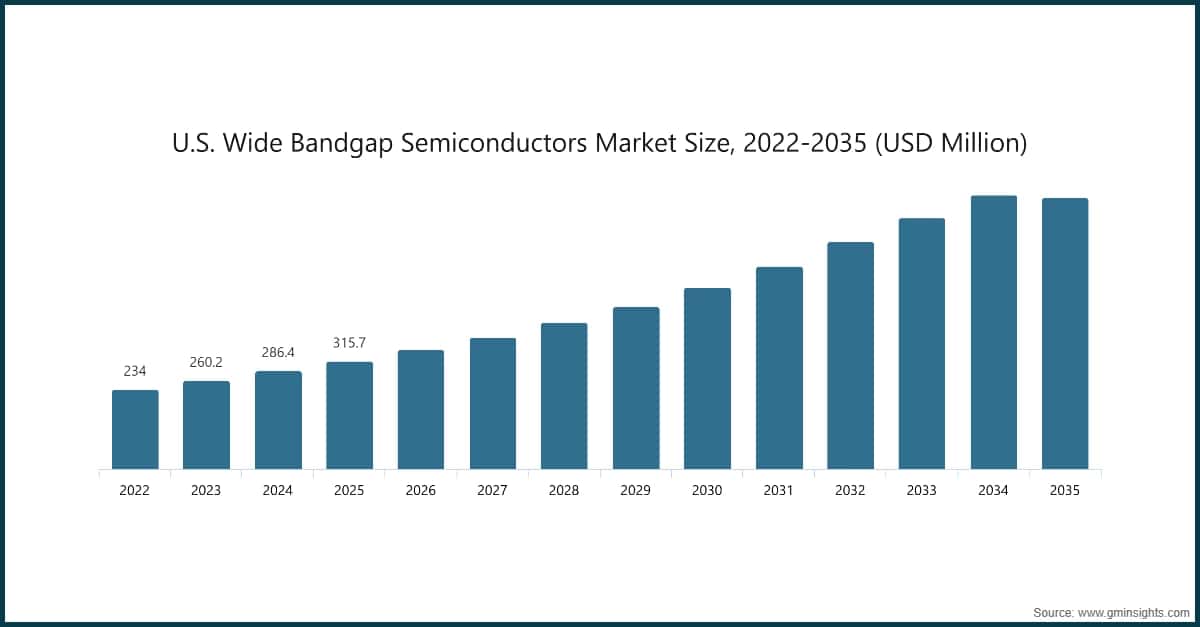

Le marché des États-Unis, évalué à 315,7 millions de dollars (USD) en 2025 (CAGR d'environ 9,62 %), est remodelé par deux annonces majeures liées au CHIPS Act à la fin de 2024. Le financement direct de 750 millions de dollars (USD) proposé dans le cadre du CHIPS Act pour Wolfspeed devrait soutenir la construction d'une installation de plaquettes 2-million-square-foot en SiC à Siler City, en Caroline du Nord — destinée à devenir la première installation au monde de fabrication de plaquettes en SiC de 200 mm à haut volume — ainsi qu'une expansion de 30 % de la capacité de production de composants dans l'usine de Wolfspeed située dans la vallée de Mohawk, à New York. Le projet vise à multiplier par cinq la production de composants en SiC et par dix la capacité de production de matériaux de 200 mm, avec la création estimée de plus de 2 000 emplois manufacturiers. Bosch a reçu des conditions préliminaires pour un financement direct pouvant atteindre 225 millions de dollars (USD), ainsi qu'environ 350 millions de dollars (USD) de prêts du CHIPS Act, afin de soutenir un investissement de 1,9 milliard de dollars (USD) destiné à transformer son site de Roseville, en Californie, en une installation de fabrication de composants en SiC de 200 mm. Le projet devrait représenter plus de 40 % de la capacité totale de fabrication de composants en SiC basée aux États-Unis à pleine production et vise une première production en 2026. Ces investissements coordonnés témoignent d'un repositionnement structurel des États-Unis, qui passent du statut d'importateur net de substrats et de composants en SiC à celui de fabricant national compétitif au cours de la période de prévision.

Le marché canadien, évalué à 621,9 millions de dollars (USD) en 2025 (CAGR d'environ 10,87 %), représente le marché nord-américain le plus important en valeur en 2025. Il est principalement porté par les infrastructures de recharge des véhicules électriques le long des principaux corridors de population, les projets d'énergies renouvelables à l'échelle des réseaux en Ontario, au Québec et en Colombie-Britannique, ainsi que les acquisitions d'équipements électroniques de défense alignées sur les engagements de l'OTAN en matière de capacités. Le développement des énergies renouvelables au Canada — notamment les projets d'intégration hydroélectrique et le développement de l'éolien en mer — génère une demande soutenue d'électronique de puissance en SiC haute tension pour les applications de conversion des réseaux et de gestion de l'énergie.

Europe

Le marché européen des semi-conducteurs à large bande interdite (WBG), évalué à 422,3 millions de dollars (USD) en 2025, devrait atteindre 467,4 millions de dollars (USD) en 2026, puis 1 086,4 millions de dollars (USD) d'ici 2035, avec un taux de croissance annuel composé (CAGR) d'environ 9,82 %. Il est façonné par la combinaison des impératifs d'électrification des fabricants d'équipements d'origine (OEM) automobiles dans le cadre des normes de l'Union européenne relatives aux émissions de CO₂ des flottes, des obligations de l'UE en matière d'énergies renouvelables découlant du pacte vert pour l'Europe, ainsi que d'une chaîne d'approvisionnement régionale couvrant la fabrication de substrats en SiC, la fabrication de composants et l'assemblage de modules de puissance.

L'Allemagne constitue le plus grand marché européen des semi-conducteurs à large bande interdite, avec une valeur de 126,8 millions de dollars (USD) en 2025 (CAGR d'environ 9,57 %). Cette position reflète la concentration de fabricants d'équipements d'origine automobiles et de fournisseurs de rang 1 disposant de programmes actifs de conception en SiC, ainsi que la présence du pôle de fabrication d'Infineon à Dresde. Les investissements de 2,5 milliards d'euros prévus par Infineon pour l'achèvement au cours de l'exercice 2025-including de son quatrième module de fabrication à Dresde et l'acquisition de machines de production de SiC et de GaN sur ses sites de Kulim, en Malaisie, et de Villach, en Autriche, soulignent le rôle de l'Allemagne comme pôle mondial de fabrication de SiC.

Le marché du Royaume-Uni, évalué à 117,8 millions de dollars (USD) en 2025 (CAGR d'environ 8,43 %), est porté par l'électronique de défense, les chaînes d'approvisionnement des équipementiers automobiles de rang 1 et les énergies renouvelables. Le marché français, évalué à 69,9 millions de dollars (USD) en 2025, affiche le taux de croissance annuel composé le plus élevé d'Europe, à environ 12.

03 %, ce qui reflète son programme de modernisation des secteurs de l'énergie nucléaire et des énergies renouvelables, ainsi que les investissements émergents dans la production de véhicules électriques. L'Italie, à 21,3 millions de dollars (USD) en 2025 (CAGR d'environ 12,69 %), et l'Espagne, à 16,6 millions de dollars (USD) en 2025 (CAGR d'environ 11,49 %), progressent plus rapidement que la moyenne européenne, sous l'effet du déploiement de l'énergie solaire — les deux pays comptent parmi les principaux marchés européens en matière d'installation solaire — et de l'expansion de la fabrication de composants pour véhicules électriques.

Asie-Pacifique

Le marché de l'Asie-Pacifique, évalué à 887,6 millions de dollars (USD) en 2025, devrait atteindre 1 002,4 millions de dollars (USD) en 2026 et 2 789,3 millions de dollars (USD) d'ici 2035, avec un CAGR d'environ 12,04 %, constitue la région WBG à la croissance la plus rapide. Elle accueille à la fois le plus grand marché mondial des véhicules électriques (la Chine) et plusieurs gouvernements appliquant des politiques industrielles ambitieuses dans le domaine des semi-conducteurs (Japon, Corée du Sud, Inde).

La Chine, avec 323,0 millions de dollars (USD) en 2025 (CAGR d'environ 10,56 %), constitue la principale force déterminante de la demande de WBG en Asie-Pacifique. Les ventes chinoises de véhicules électriques ont dépassé 11 millions d'unités en 2024, et la pénétration des véhicules électriques en Chine devrait approcher 60 % des ventes de voitures neuves en 2025. STMicroelectronics a décrit la Chine comme le marché des véhicules électriques enregistrant la croissance la plus rapide et a indiqué détenir, avec les principaux constructeurs automobiles chinois, des accords d'engagement plus étendus dans le domaine du SiC que tout autre fournisseur dans le monde, notamment un accord officiel d'approvisionnement avec Geely Auto. La Chine est simultanément le fournisseur de substrats SiC dont l'expansion est la plus rapide au monde, plus de douze entreprises nationales ayant commencé à développer des plaquettes de SiC de 8 pouces d'ici mid-2024, ce qui crée une dynamique dans laquelle les équipementiers nationaux qualifient progressivement les fournisseurs chinois de SiC aux côtés de fournisseurs étrangers établis — une tendance qui pourrait influer sur l'intensité concurrentielle et les prix à long terme.

La Corée du Sud, avec 213,2 millions de dollars (USD) en 2025 (CAGR d'environ 13,00 %), constitue le deuxième marché WBG d'Asie-Pacifique, porté par les chaînes d'approvisionnement de Samsung et des sociétés affiliées à Hyundai, la densification continue des réseaux 5G et la progression des investissements dans les centres de données hyperscale. Le Japon, avec 97,3 millions de dollars (USD) en 2025 (CAGR d'environ 13,72 %), accueille ROHM, Renesas, Fuji Electric et Toshiba Electronic Devices, qui comptent parmi les principaux fabricants de dispositifs WBG ; l'usine agrandie de Chikugo de ROHM a commencé sa production de masse en 2022, tandis que son usine Miyazaki n° 2 (acquise en 2023) vise à produire des dispositifs à partir de 2026 dans le cadre d'une expansion stratégique de ses capacités.

L'Inde, avec 58,6 millions de dollars (USD) en 2025 et le CAGR prévisionnel le plus élevé parmi les marchés d'Asie-Pacifique, à environ 14,54 %, reflète l'adoption encore précoce, mais en forte accélération, des véhicules électriques, les objectifs ambitieux du gouvernement en matière d'installation d'énergie solaire et l'émergence d'initiatives de fabrication de semi-conducteurs dans le cadre du programme Semicon India. L'Australie, avec 80,6 millions de dollars (USD) en 2025 (CAGR d'environ 11,37 %), est portée par le déploiement des énergies renouvelables — en particulier l'énergie solaire et l'énergie éolienne à l'échelle des services publics — ainsi que par les applications électriques minières et industrielles, dans lesquelles les variateurs de vitesse fondés sur le SiC offrent des gains significatifs d'efficacité énergétique.

Amérique latine

Le marché WBG de l'Amérique latine, évalué à 99,5 millions de dollars (USD) en 2025, devrait atteindre 109,2 millions de dollars (USD) en 2026 et 234,9 millions de dollars (USD) d'ici 2035, avec un CAGR d'environ 8,89 %, représente une opportunité émergente, mais structurellement limitée. Le Brésil, avec 38,5 millions de dollars (USD) en 2025 (CAGR d'environ 8,47 %), constitue le principal marché de la région, porté par l'expansion de l'énergie solaire et la progression des ventes de véhicules électriques — le Brésil a enregistré une forte croissance des véhicules électriques en 2025, selon le suivi de l'IEA — ainsi que par les applications industrielles dans les secteurs minier et des infrastructures de réseau. Le Mexique, avec 27,9 millions de dollars (USD) en 2025 (CAGR d'environ 10,34 %), est marqué par son rôle de centre majeur de fabrication de composants pour véhicules électriques et d'assemblage automobile pour les équipementiers desservant le marché nord-américain, ce qui crée une demande de modules de puissance SiC au sein des chaînes d'approvisionnement de niveau 1. L'Argentine, qui repose sur une base de marché plus réduite, reflète le développement encore précoce des énergies renouvelables dans le cadre de programmes soutenus par le gouvernement. Les contraintes régionales — notamment les capacités locales limitées de fabrication de semi-conducteurs, les structures tarifaires applicables aux importations et la volatilité macroéconomique — allongent les cycles d'approvisionnement et ralentissent l'adoption par rapport au signal de demande tiré par la technologie.

Moyen-Orient et Afrique

La région du Moyen-Orient et de l'Afrique, évaluée à 69,1 millions de dollars (USD) en 2025, devrait atteindre 75,7 millions de dollars (USD) en 2026 et 134,5 millions de dollars (USD) d'ici 2035, selon un taux de croissance annuel composé (CAGR) d'environ 6,59 %, constitue la zone géographique WBG la plus petite et affichant la croissance la plus lente. L'Arabie saoudite, évaluée à 20,0 millions de dollars (USD) en 2025 (CAGR d'environ 6,96 %), et les Émirats arabes unis, évalués à 11,0 millions de dollars (USD) en 2025 (CAGR d'environ 7,40 %), investissent dans les infrastructures d'énergies renouvelables dans le cadre de programmes nationaux de transition et de diversification énergétiques, ce qui crée une demande ciblée pour des onduleurs solaires de grande puissance intégrant des étages de conversion de puissance en SiC. Le positionnement des Émirats arabes unis comme pôle régional de centres de données et d'infrastructures hyperscale ajoute une nouvelle couche de demande en électronique de puissance GaN, en lien avec le développement de centres de données stimulé par l'IA dans le Golfe. L'Afrique du Sud, évaluée à 5,4 millions de dollars (USD) en 2025 (CAGR d'environ 8,11 %), possède le secteur de l'énergie industrielle le plus développé de la région, où les industries minières et de transformation évaluent les gains d'efficacité des variateurs de vitesse fondés sur le SiC par rapport aux solutions conventionnelles à base de silicium.

Part de marché des semi-conducteurs à large bande interdite et paysage concurrentiel

Le paysage concurrentiel des semi-conducteurs WBG se caractérise par une forte intensité capitalistique dans la fabrication des substrats et des dispositifs, des cycles de qualification de plusieurs années pour les applications automobiles et une hausse des investissements en recherche et développement (R&D) dans les nœuds de procédé de nouvelle génération et les transitions vers de nouvelles tailles de plaquettes. Sur la base d'un marché évalué à 1 948,5 millions de dollars (USD) en 2023, Infineon Technologies dominait avec une part de 17,24 % (335,9 millions de dollars (USD)), devant Texas Instruments avec 11,32 % (220,6 millions de dollars (USD)) et STMicroelectronics avec 9,97 % (194,3 millions de dollars (USD)).

Principaux acteurs mondiaux

Infineon Technologies AG (part de 17,24 %) occupe la première position concurrentielle dans le secteur des semi-conducteurs WBG, avec une gamme complète de produits couvrant CoolSiC et CoolGaN dans les applications automobiles, industrielles et RF. Infineon a fait état d'environ 14 EUR.

955 milliards de chiffre d'affaires total pour l'exercice 2024 (exercice clos le 30 septembre 2024), dans un contexte de baisse de 8 % en glissement annuel, marqué par une demande cycliquement faible, tout en maintenant une marge de résultat du segment de 20,8 %. La différenciation technologique de l'entreprise dans le domaine du GaN est significative : Infineon a annoncé être devenu le premier fabricant au monde à développer une technologie de plaquettes de GaN pour les semi-conducteurs de puissance sur des plaquettes de 300 mm, compatible avec ses équipements de fabrication de silicium existants — une capacité qui devrait permettre de ramener les coûts du GaN à une quasi-parité avec ceux du silicium à grande échelle, en permettant de produire 2,3 fois plus de puces par plaquette que les procédés de 200 mm. L'expansion de la capacité SiC se concentre à Kulim (Malaisie) et à Villach (Autriche), avec un accord d'approvisionnement pluriannuel conclu avec Wolfspeed et couvrant les substrats SiC de 150 mm et de 200 mm.

STMicroelectronics N.V. (part de 9,97 %) a déclaré un chiffre d'affaires SiC de 1,1 milliard de dollars (USD) sur l'ensemble de l'exercice 2024-one, constituant l'une des plus importantes publications de chiffre d'affaires liées aux composants discrets à large bande interdite (WBG) parmi les fabricants cotés publiant leurs résultats, pour un chiffre d'affaires net total de 13,27 milliards de dollars (USD), en baisse de 23,2 % en glissement annuel sous l'effet du ralentissement des marchés industriels et automobiles. L'activité SiC de STM a affiché une dynamique stratégique spécifique : un accord d'approvisionnement à long terme en SiC signé avec Geely Auto en 2024, plusieurs succès de conception à forte valeur ajoutée auprès de clients chinois de véhicules électriques, dans le cadre desquels l'entreprise détient des accords d'engagement dans le SiC plus étendus que tout autre fournisseur dans le monde, l'introduction de sa technologie de MOSFET SiC de quatrième génération et le développement d'un Silicon Carbide Campus intégré verticalement, regroupant la fabrication de substrats et la fabrication de dispositifs.

Mitsubishi Electric Corporation (part de 7,65 %) dispose d'une expertise approfondie en ingénierie des modules de puissance et se concentre sur les applications industrielles et de traction à haute puissance, notamment dans le ferroviaire, l'énergie éolienne et les entraînements industriels à vitesse variable, grâce à ses gammes de produits DIPIPM et de modules entièrement SiC. Son expérience en ingénierie dans la conception de modules de puissance grand format lui confère une position concurrentielle dans les segments des énergies renouvelables et de la traction de plusieurs mégawatts.

Toshiba Electronic Devices & Storage Corporation (part de 2,96 %) se concentre sur les MOSFET et modules SiC destinés aux applications industrielles et automobiles, avec des conceptions retenues dans les systèmes de recharge des véhicules électriques et les plateformes de convertisseurs industriels.

Amérique du Nord

Texas Instruments Inc.  (part de 11,32 %) intègre des capacités en GaN et en SiC à son portefeuille plus large de produits analogiques et de traitement intégré, en ciblant les marchés industriels, des télécommunications, des centres de données et de l'automobile grâce à l'intégration de pilotes de grille et à des solutions d'étages de puissance. L'important réseau d'usines de fabrication analogique de TI lui confère un avantage structurel en matière de coûts pour la production à grande échelle de volumes de GaN sur silicium.

Wolfspeed, Inc. (part de 8,27 %) est le premier fabricant mondial spécialisé dans le SiC et constitue un maillon amont essentiel en tant que fournisseur de substrats aux fabricants de dispositifs tiers. Wolfspeed a déclaré environ 807 millions de dollars (USD) de chiffre d'affaires pour l'exercice 2024 et 9,1 milliards de dollars (USD) de référencements issus de conceptions sur la même période, contre 7,9 milliards de dollars (USD) pour l'exercice 2023. Son site de Mohawk Valley, à Marcy, dans l'État de New York, est la première usine mondiale entièrement automatisée de dispositifs de puissance SiC de 200 mm ; le financement proposé au titre du CHIPS Act, pouvant atteindre 750 millions de dollars (USD), soutiendrait la construction du John Palmour Manufacturing Center à Siler City, en Caroline du Nord (NC), prévu pour devenir la première unité mondiale de fabrication de plaquettes SiC de 200 mm à grand volume, avec une multiplication par cinq de la production de dispositifs et par dix de la capacité de production de matériaux de 200 mm.

Littelfuse, Inc. (part de 1,15 %) cible les marchés de la protection industrielle, automobile et électronique, en complétant son portefeuille traditionnel de composants passifs par des diodes Schottky et des MOSFET SiC destinés aux conceptions de conversion de puissance, pour lesquelles l'intégration de fonctions de protection aux dispositifs crée une valeur ajoutée.

Microsemi Corporation (part de 1,57 %, filiale de Microchip Technology) est spécialisée dans les dispositifs SiC et GaN à haute fiabilité et durcis contre les rayonnements pour les applications aérospatiales, de défense et spatiales, où ses références établies en matière de qualification constituent une barrière concurrentielle face aux fabricants de dispositifs commerciaux.

Asie-Pacifique

ROHM Semiconductor (5,49 % de part de marché) a constitué un portefeuille complet de dispositifs SiC et GaN, visant des ventes de dispositifs SiC d'au moins 110 milliards de yens au cours de l'exercice 2025 et d'au moins 220 milliards de yens au cours de l'exercice 2027, avec un portefeuille confirmé de projets de conception retenus d'environ 700 milliards de yens entre les exercices 2025 et 2027. Les projets de conception confirmés auprès de plus de 130 entreprises en Chine, en Europe, dans les Amériques et au Japon témoignent d'une diversification délibérée visant à réduire l'exposition aux véhicules électriques sur une seule région. La série de transistors HEMT GaN EcoGaN de ROHM a été adoptée par Murata Power Solutions pour la production en série d'alimentations destinées aux serveurs d'IA à partir de 2025, illustrant l'expansion active du GaN au-delà de l'automobile vers les applications des centres de données. La production passe progressivement de plaquettes SiC de 6 pouces à des plaquettes de 8 pouces dans les usines de Chikugo et de Miyazaki, ROHM prévoyant une amélioration des coûts de 20 à 30 % grâce à ce changement de taille de plaquette.

Renesas Electronics Corporation (5,32 % de part de marché) intègre des dispositifs de puissance SiC et GaN à son vaste portefeuille de microcontrôleurs et de circuits intégrés analogiques, au service des marchés automobile et industriel grâce à des solutions de gestion de l'énergie au niveau système combinant dispositifs de commutation, fonctions de commande et fonctions de protection.

Fuji Electric Co., Ltd. (1,46 % de part de marché) est un fournisseur majeur de modules de puissance pour les entraînements de moteurs industriels, les onduleurs d'énergies renouvelables et les systèmes de traction ferroviaire, soutenu par un programme d'investissement de 200 milliards de yens sur trois ans couvrant la capacité de production de SiC de 8 pouces dans son usine de Matsumoto, avec un démarrage de la production prévu en 2027.

Nexperia (0,41 % de part de marché) se concentre sur les transistors GaN discrets à haut rendement destinés aux applications de conversion de puissance, en s'appuyant sur sa base de fabrication de semi-conducteurs discrets à grand volume pour proposer des prix compétitifs dans les applications GaN grand public et industrielles.

Europe

SEMIKRON  (1,42 % de part de marché, désormais SEMIKRON Danfoss à la suite de sa fusion avec Danfoss Silicon Power) est spécialisée dans les modules d'électronique de puissance, notamment les solutions à base de SiC destinées aux entraînements industriels, aux onduleurs d'énergies renouvelables et aux systèmes de traction, et bénéficie de relations étroites avec les fabricants d'équipements d'origine sur les marchés industriels européens.

CISSOID (0,34 % de part de marché) est une entreprise belge spécialisée dans l'électronique de puissance SiC haute température et les circuits intégrés de commande de grille, qui répond aux besoins des applications de défense, d'aérospatiale et du secteur pétrolier et gazier, où les températures de jonction dépassent les valeurs nominales standard des dispositifs commerciaux — un créneau dans lequel la profondeur de son expérience en matière de qualification constitue un facteur de différenciation concurrentielle.

Acteurs de niche et entreprises disruptives

Navitas Semiconductor (GeneSiC Semiconductor) (0,58 % de part de marché) est la seule entreprise de semi-conducteurs exclusivement dédiée aux matériaux WBG de nouvelle génération, avec les plateformes de circuits intégrés GaN GaNFast et GaNSafe ainsi que la série de MOSFET SiC GeneSiC. Sa plateforme d'alimentation de 12 kW destinée aux racks d'IA hyperscale, conçue pour des densités de puissance de 120 kW par rack, représente la frontière actuelle de l'expansion du GaN dans les applications des centres de données, en combinant le GaN pour la correction du facteur de puissance en entrée et le SiC pour la conversion CC-CC dans une topologie complémentaire.

Diodes Incorporated (1,98 % de part de marché) étend son expertise des semi-conducteurs discrets aux MOSFET SiC et aux dispositifs GaN destinés aux applications de conversion de puissance industrielles et grand public à coût compétitif, grâce à un vaste réseau mondial de distribution favorisant l'intégration dans les conceptions des fabricants d'équipements d'origine de plus petite taille.

Vishay Intertechnology Inc. (0,31 % de part de marché) cible les applications de diodes Schottky SiC et de MOSFET d'entrée de gamme dans les secteurs industriel et automobile, en s'appuyant sur l'étendue de ses qualifications et sur la portée de sa distribution auprès de sa vaste clientèle.

Évolutions récentes du secteur

Le secteur des semi-conducteurs WBG a connu en 2024–2025 une concentration d'évolutions relatives à la chaîne d'approvisionnement, aux politiques publiques et aux technologies, qui remodèlent la structure concurrentielle du marché dans les domaines de la fabrication, des relations avec les pouvoirs publics et de la science des matériaux.

Dans la fabrication de substrats, la transition mondiale vers le SiC de 8 pouces s'est considérablement accélérée. À la fin de 2024, 14 nouvelles installations de fabrication de SiC de 8 pouces étaient en construction ou avaient été annoncées dans le monde. En 2024, Onsemi a qualifié des substrats de SiC de 200 mm dans le cadre de l'ensemble de son processus de production, avec une production commerciale génératrice de revenus prévue pour 2025. En septembre 2024, Resonac et Soitec ont signé un accord visant à codévelopper des plaquettes SmartSiC de 200 mm à partir du substrat et de l'épitaxie de Resonac, ajoutant ainsi une voie d'approvisionnement en substrats liés à l'écosystème de 8 pouces. Coherent a lancé la production de plaquettes épitaxiales de SiC de 200 mm et a commencé les expéditions en septembre 2024. Sumitomo Metal Mining/Sicoxs a établi en septembre 2024 une ligne de production en série de substrats de SiC liés de 8 pouces, avec une capacité mensuelle ciblée supérieure à 10 000 substrats au deuxième semestre de l'exercice 2025. Le consensus du secteur prévoit que les produits en SiC de 6 pouces seront progressivement remplacés par des produits de 8 pouces à partir de 2026–2027, la réduction des coûts liée au changement de taille — environ 35 % d'économies par puce — constituant le principal facteur structurel de l'expansion du marché du SiC vers de nouveaux niveaux d'application.

En matière de politique publique, le CHIPS and Science Act des États-Unis a donné lieu à deux annonces majeures spécifiques aux matériaux à large bande interdite (WBG) entre octobre et décembre 2024. Le programme de financement direct de 750 millions de dollars (USD) au titre du CHIPS, proposé pour Wolfspeed par le Department of Commerce et le NIST en octobre 2024-represents, a constitué le plus important investissement public ciblé dans la fabrication de SiC de l'histoire des États-Unis et devrait catalyser 750 millions de dollars (USD) supplémentaires de capitaux privés, en complément des crédits d'impôt du CHIPS destinés à la fabrication ^{[8]U.S. Department of Commerce / NIST, Biden-Harris Administration Announces Preliminary Terms with Wolfspeed to Solidify U.S. Technological Leadership in Silicon Carbide Manufacturing, October 2024, nist.gov}. En décembre 2024, Bosch a reçu les conditions préliminaires relatives à un financement direct de 225 millions de dollars (USD) au titre du CHIPS, ainsi qu'à environ 350 millions de dollars (USD) de prêts publics, à l'appui de la conversion d'une installation de SiC à Roseville d'une valeur de 1,9 milliard de dollars (USD), dont la production de 200 mm devrait commencer en 2026. À pleine capacité, cette installation pourrait représenter plus de 40 % de la capacité totale de fabrication de dispositifs en SiC aux États-Unis ^{[9]U.S. Department of Commerce, Biden-Harris Administration Announces Preliminary Terms with Bosch to Advance Silicon Carbide Manufacturing, December 2024, commerce.gov} .

Sur le plan technologique, Infineon a indiqué être devenu le premier fabricant au monde à développer une technologie de plaquettes de GaN de 300 mm pour les semi-conducteurs de puissance, à l'aide d'équipements compatibles avec les usines de fabrication de silicium existantes — une évolution qui élimine les besoins en capitaux associés à des installations dédiées à la fabrication de GaN et prévoit une parité des coûts entre le GaN et le silicium à mesure que la production augmente. De son côté, Onsemi a annoncé le développement d'une architecture de transistor GaN vertical sur GaN (vGaN), permettant le fonctionnement du GaN à haute tension et à fort courant dans les centres de données d'IA, les chaînes de traction des véhicules électriques et les applications aérospatiales, qui dépassent les limites de tension des conceptions GaN HEMT latérales conventionnelles.

Dans le domaine des matériaux émergents et à bande interdite ultralarge (UWBG), l'oxyde de gallium bêta (β-Ga₂O₃) s'impose comme le principal candidat de nouvelle génération pour les applications de puissance à ultra-haute tension. Sa largeur de bande interdite d'environ 4,9 eV et son champ électrique critique de 8 MV/cm permettent ensemble d'obtenir un facteur de mérite de Baliga supérieur à 3 000 fois celui du silicium. Des démonstrations de recherche ont atteint des tensions de claquage supérieures à 10 kV dans des structures latérales et à 5 kV dans des dispositifs verticaux en β-Ga₂O₃ ; des acteurs industriels japonais ciblent des applications automobiles à l'horizon des années 2030. Le diamant reste au stade de la recherche, mais il est reconnu pour son exceptionnelle conductivité thermique, supérieure à 2 000 W/m·K — la plus élevée de tous les matériaux massifs connus —, ce qui le rend particulièrement attractif comme substrat de gestion thermique pour les dispositifs GaN et SiC de forte puissance, dans lesquels la gestion de la température de jonction constitue une contrainte majeure en matière de fiabilité.
