Marché des plaquettes minces Taille et part 2026-2035

Taille du marché des plaquettes minces

Le marché mondial des plaquettes minces est évalué à 15,1 milliards de dollars (USD) en 2025 et devrait atteindre 17 milliards de dollars (USD) en 2026, avant de progresser à 56 milliards de dollars (USD) d'ici 2035, à un taux de croissance annuel composé (CAGR) de 14,2 % entre 2026 et 2035.

La demande de plaquettes minces est de plus en plus déterminée par l'ampleur du traitement requis après la fabrication en front-end, plutôt que par le seul volume de démarrage des plaquettes. Le packaging avancé, la mémoire à large bande passante (HBM), les capteurs d'image rétroéclairés et les semi-conducteurs de puissance nécessitent tous un amincissement contrôlé, un traitement de la face arrière et une gestion des dommages. Les expéditions de plaquettes semi-conductrices sont tombées à 12 266 millions de pouces carrés en 2024, mais la demande émanant des fonderies avancées et de la HBM a constitué un important facteur de compensation face à la correction plus générale des stocks ^{[1]SEMI Silicon Manufacturers Group, Worldwide Silicon Wafer Shipments and Revenue Start Recovery in Late 2024, February 2025, semi.org}. La reprise est devenue plus visible au deuxième trimestre 2025, lorsque les expéditions de plaquettes de silicium ont atteint 3 327 millions de pouces carrés, soit une hausse de 9,6 % sur un an.

Le support par porte-substrat temporaire devient essentiel lorsque la plaquette de dispositif perd de sa rigidité pendant le meulage et le traitement de la face arrière. Les flux de packaging avancé utilisent le meulage, le polissage mécano-chimique, la gravure au plasma ainsi que le collage et le décollement temporaires pour traiter des plaquettes de moins de 100 μm, tandis que les flux d'intégration 3D les plus exigeants nécessitent des couches actives nettement plus minces ^{[2]Semiconductor Engineering, The Rise of Thin Wafer Processing, 2024, semiengineering.com}. Le traitement des plaquettes minces constitue ainsi une capacité sensible au rendement, qui couvre les fournisseurs de plaquettes, les fabricants de matériaux de collage, les fournisseurs d'équipements de rectification de la face arrière et les prestataires d'assemblage et de test externalisés des semi-conducteurs.

L'Asie-Pacifique représentait 9 986,46 millions de dollars (USD) en 2025, ce qui reflète la concentration de la fabrication de mémoires, du packaging avancé, des fournisseurs de matériaux pour plaquettes et de la production d'équipements pour semi-conducteurs dans cette région. Évaluée à 2 365,18 millions de dollars (USD) en 2025, l'Amérique du Nord devrait enregistrer l'expansion régionale la plus rapide, à mesure que les investissements nationaux dans les composants logiques, les mémoires, les semi-conducteurs de puissance et le packaging élargiront la base adressable du traitement des plaquettes minces de 200 mm et de 300 mm.

La principale contrainte ne réside pas simplement dans l'accès au silicium. Elle tient à la capacité de préserver la planéité, l'intégrité de surface, l'alignement et le rendement électrique à mesure que l'épaisseur diminue. Les fournisseurs qui combinent la manipulation des supports, le meulage à faible niveau de dommages, le décollement, la métrologie et la compatibilité des matériaux peuvent capter une part disproportionnée des applications avancées, tandis que les fournisseurs limités à la finition standard des plaquettes restent davantage exposés à la pression sur les prix des nœuds matures.

Principaux facteurs de croissance

Demande de boîtiers avancés pour semi-conducteurs

Les boîtiers à éventail, l'intégration de puces élémentaires, les interposeurs et les empilements tridimensionnels de composants nécessitent que les plaquettes résistent au traitement de leur face arrière après l'élimination d'une grande partie de leur résistance mécanique initiale. Le collage et le décollement temporaires fournissent le procédé avec support nécessaire pour amincir une plaquette de composants, former des vias traversants en silicium ou des interconnexions sur la face arrière, puis libérer le substrat fini sans endommager les circuits actifs. Cette évolution génère une demande récurrente pour le meulage, les matériaux de support, les adhésifs, le nettoyage, le décollement et l'inspection, plutôt qu'une opportunité ponctuelle liée aux équipements.

Les boîtiers avancés modifient également la valeur économique exposée par plaquette. Une perte de rendement en fin de processus peut invalider des composants logiques, mémoires ou hétérogènes coûteux déjà intégrés dans un boîtier. Par conséquent, les clients du secteur des boîtiers accordent de plus en plus la priorité à une planéité répétable des plaquettes et au contrôle des défauts plutôt qu'au coût unitaire de traitement le plus bas.

Prolifération des puces 5G et d'IA

Les accélérateurs d'IA intensifient la demande de plaquettes minces, car la mémoire HBM nécessite le traitement et l'empilement de plusieurs composants DRAM dans une hauteur de boîtier limitée. La demande qui en résulte se concentre au sein d'un groupe restreint de chaînes d'approvisionnement à fort volume dans les domaines des boîtiers et des mémoires, ce qui accroît l'importance des plateformes de collage temporaire, de meulage de précision et de décollement qualifiées pour la production en volume. Semiconductor Engineering considère le traitement des plaquettes minces comme une étape essentielle pour les boîtiers avancés et l'intégration tridimensionnelle, car l'épaisseur du substrat influe directement sur l'empilement, la formation des vias et la géométrie du boîtier.

Les composants frontaux RF et les modules d'antennes intégrées au boîtier imposent une exigence distincte en matière d'amincissement. La réduction de l'épaisseur du substrat peut favoriser des profils plus compacts et une plus grande flexibilité d'intégration dans les boîtiers RF et mixtes, même si la cible réalisable dépend de la fragilité du matériau, des exigences thermiques et de la conception du composant.

Expansion des appareils IoT

Le moteur lié à l'IoT s'appuie sur des nœuds de fabrication matures plutôt que de se concentrer uniquement sur la logique de pointe. L'automatisation industrielle, les compteurs connectés, les objets portables grand public, la détection automobile et les systèmes de bâtiments intelligents utilisent des composants MEMS, analogiques, mixtes et de connectivité qui sont généralement produits sur des substrats de 100 mm à 200 mm. Cette large base soutient la demande de traitement des plaquettes minces, même lorsque les investissements dans la logique de pointe fluctuent.

L'importance commerciale de ce segment réside dans la stabilité des volumes et la diversité des applications. Les applications de détection nécessitent souvent des substrats plus minces pour réduire la masse, améliorer la sensibilité ou intégrer des boîtiers multipuces, mais elles exigent généralement des procédés rentables et à haut rendement plutôt que l'amincissement extrême utilisé pour la production de HBM.

Électronique de puissance pour véhicules électriques

Les plaquettes minces destinées à l'électronique de puissance améliorent les performances électriques et thermiques en réduisant la résistance du substrat et en raccourcissant les trajets du courant. Infineon a présenté des plaquettes de puissance en silicium de 20 μm d'épaisseur sur des substrats de 300 mm, faisant état d'une réduction de 50 % de la résistance du substrat et de pertes des systèmes électriques supérieures de 15 % à celles de plaquettes conventionnelles de 40 μm à 60 μm ^{[3]Infineon Technologies AG, Ultra-Thin Silicon Power Wafer Technology and 300mm GaN/SiC Announcements, 2024, infineon.com}. Cet avantage technique est particulièrement pertinent pour les onduleurs de traction, les chargeurs embarqués, les alimentations des centres de données et la conversion CC-CC.

Les dispositifs de puissance présentent un défi de traitement différent de celui de la mémoire. Le carbure de silicium, le nitrure de gallium et d’autres matériaux composés peuvent offrir d’excellentes performances, mais leur comportement mécanique rend l’amincissement à faible dommage et le contrôle des fissures plus exigeants. La proposition de valeur va donc au-delà de l’obtention d’une faible épaisseur : elle inclut la préservation d’un rendement en puces utilisables dans des matériaux moins tolérants aux dommages induits par le meulage.

Croissance des capteurs d’image CMOS

Les capteurs d’image CMOS rétroéclairés reposent sur l’amincissement pour exposer la couche de pixels à la lumière incidente sans que les interconnexions métalliques en face avant n’obstruent le trajet optique. La transition vers des capteurs d’image empilés accroît la complexité du processus, car les matrices de pixels et les couches logiques doivent être intégrées avec un alignement précis et un contrôle uniforme de l’épaisseur.

L’imagerie automobile constitue une source durable de demande. L’augmentation du nombre de caméras dédiées aux systèmes avancés d’aide à la conduite, aux fonctions de vision panoramique, à la surveillance du conducteur et à la détection dans l’habitacle accroît le nombre de capteurs d’image par véhicule. La capacité à traiter des wafers minces devient commercialement importante lorsque les fournisseurs de capteurs doivent associer de hautes performances optiques à des exigences de hauteur de boîtier et de fiabilité.

Principales contraintes

Gauchissement des wafers et difficultés de manipulation

À mesure que le silicium est aminci, les différences de dilatation thermique entre le wafer du dispositif, l’adhésif, le support, le composé de moulage et les couches déposées peuvent générer un gauchissement. Pour les wafers reconstitués de 300 mm, un gauchissement supérieur à 1 mm peut compliquer sensiblement la manipulation et l’intégration du processus, tandis que des niveaux nettement inférieurs sont préférables pour atteindre un rendement élevé lors de l’assemblage ^{[4]Frontiers in Electronics, Warpage in Wafer-Level Packaging: A Review of Causes, Modelling, and Mitigation Strategies, 2024, frontiersin.org}. L’effet est cumulatif : la cambrure du wafer peut perturber l’alignement lithographique, la formation des couches de redistribution et la fiabilité de l’assemblage avant de devenir visible sous la forme d’une défaillance électrique finale.

Les mesures d’atténuation accroissent les coûts d’investissement et d’exploitation. Le choix du support, la conception de l’adhésif, la gestion du profil thermique, la métrologie en ligne et les conditions de séparation doivent être qualifiés en tant que système. Cela crée une barrière pour les sous-traitants qui traitent des wafers ultraminces, car une amélioration du processus à une étape peut introduire des modes de défaillance à une autre.

Forte densité de défauts et pertes de rendement

Le meulage mécanique peut créer des dommages sous la surface, des rayures, des ébréchures sur les bords et des microfissures qui deviennent plus critiques lors des cycles thermiques ultérieurs et du traitement au plasma. Le polissage mécano-chimique et la gravure au plasma réduisent la variation totale d’épaisseur et éliminent les couches endommagées, mais ils ajoutent du temps de traitement, une consommation de matériaux et des exigences supplémentaires en matière de métrologie.

Le risque est plus prononcé pour les semi-conducteurs composés fragiles et pour les épaisseurs inférieures à 50 μm. Les pertes de rendement à ce stade affectent l’intégralité de la valeur du wafer traité, y compris la fabrication en amont déjà achevée. Par conséquent, les clients des chaînes de production de mémoires à forte valeur ajoutée, de dispositifs de puissance et de boîtiers hétérogènes devraient privilégier les fournisseurs capables de documenter le contrôle des dommages et la répétabilité des processus plutôt que ceux qui se livrent uniquement à une concurrence fondée sur la capacité nominale d’amincissement.

Les solutions sans support peuvent réduire le nombre d'étapes de manipulation pour certaines cibles d'épaisseur. Le procédé TAIKO de DISCO conserve un anneau périphérique de soutien pendant l'amincissement arrière, préservant ainsi la rigidité de la plaquette tandis que sa partie centrale est amincie. Toutefois, ce procédé n'élimine pas la nécessité de recourir à des méthodes avancées avec support dans les applications ultrafines les plus exigeantes. Il en résulte un marché des équipements segmenté : les applications à grand volume et à épaisseur modérée peuvent privilégier le temps de cycle, tandis que la HBM, l'intégration 3D et les substrats de puissance fragiles nécessitent des capacités plus étendues de contrôle des procédés.

Analyse des segments du marché des plaquettes minces

Par épaisseur

La catégorie des plaquettes de 100 μm à 199 μm constitue le principal segment d'épaisseur, car elle répond aux besoins d'une vaste base installée d'activités liées à la mémoire, à la puissance, à l'imagerie et au conditionnement. Elle représente la plage pratique dans laquelle de nombreux dispositifs bénéficient d'avantages en matière de hauteur de boîtier et de performances électriques sans subir les pénalités de manipulation les plus sévères associées aux plaquettes ultraminces.

La catégorie des plaquettes de 30 μm à 49 μm devrait enregistrer la croissance la plus rapide. Cette plage gagne en importance pour les empilements de mémoire avancés, l'intégration tridimensionnelle et les dispositifs de puissance recherchant une meilleure efficacité électrique. Cette prime de croissance reflète une évolution de la fenêtre de traitement économiquement viable, et non une simple préférence pour des plaquettes plus minces. Les procédés de cette catégorie doivent trouver un équilibre entre la réduction de l'épaisseur et les risques de flèche, de rupture et de défauts, ce qui stimule la demande de solutions spécialisées de collage, de rectification, de polissage et de décollement.

Les épaisseurs inférieures à 30 μm répondent à des applications dans lesquelles les gains fonctionnels justifient une complexité de traitement nettement supérieure. La catégorie des plaquettes de 10 μm à 29 μm s'adresse aux flux spécialisés de fabrication de circuits logiques, de dispositifs photoniques et d'intégration avancée, tandis que le segment inférieur à 10 μm est principalement associé à l'imagerie dorsale et aux applications de niche de transfert de couches. Leur échelle plus réduite reflète des contraintes de rendement, de débit et de coût, plutôt qu'une absence de pertinence technique.

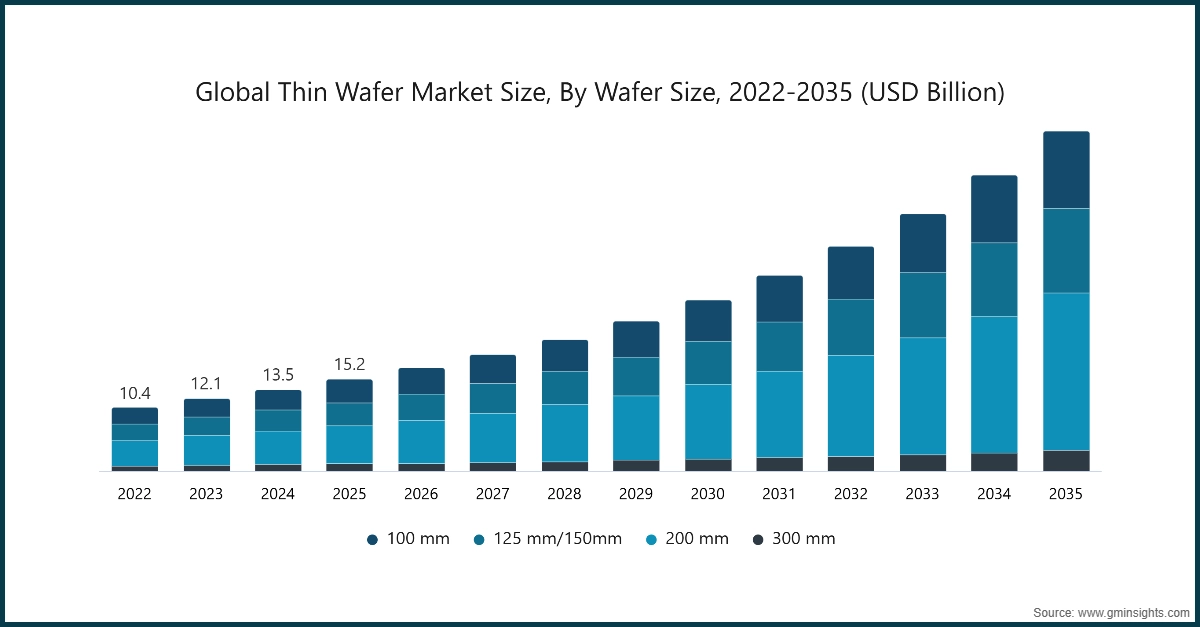

Par taille de plaquette

Le segment des plaquettes de 200 mm est en tête, car il se situe à l'intersection de la fabrication de dispositifs analogiques, de puissance, MEMS, RF et à nœuds matures. Il bénéficie d'une vaste base installée, notamment des usines de fabrication de semi-conducteurs de puissance qui nécessitent des capacités d'amincissement toujours plus performantes sans devoir nécessairement convertir chaque ligne de production au format 300 mm.

Le segment des plaquettes de 300 mm affiche une valeur de marché inférieure, mais revêt une importance stratégique disproportionnée. Il est associé à la mémoire avancée, à la logique de pointe et aux flux de conditionnement sur plaquettes de grand diamètre, où la rupture des plaquettes ou les pertes de rendement entraînent un coût absolu élevé. Siltronic a inauguré son usine singapourienne de plaquettes de 300 mm en juin 2024, à la suite d'un investissement d'environ 2 milliards d'euros, renforçant ainsi la pertinence persistante des investissements dans l'approvisionnement en plaquettes de grand diamètre malgré une correction cyclique de la demande dans d'autres catégories ^{[5]Siltronic AG, Annual Report 2024, March 2025, siltronic.com}.

Les catégories de plaquettes de 100 mm et de 125 mm/150 mm restent pertinentes pour les dispositifs spécialisés, les semi-conducteurs composés, les MEMS et les plateformes de puissance établies. Leur maintien s'explique par l'économie de la qualification : une architecture de dispositif existante ne passe pas à un diamètre supérieur uniquement pour bénéficier d'avantages théoriques en matière de coût unitaire si les coûts de reconception, d'approvisionnement en matériaux et de validation des procédés sont prohibitifs.

Par procédé

Le collage temporaire et le décollement constituent le procédé dominant, car ils assurent un support mécanique à une plaquette de dispositif mince pendant le traitement de la face arrière. Ils revêtent une importance particulière dans les flux de fabrication des boîtiers avancés qui nécessitent ensuite une métallisation, la révélation des vias, des couches de redistribution ou un traitement de la face arrière après amincissement.

Les adhésifs à libération par UV devraient connaître une croissance supérieure à celle des autres types d'adhésifs, car ils facilitent des étapes de décollement à haut débit compatibles avec les flux automatisés d'assemblage. Les matériaux à libération thermique restent importants lorsque des conditions de traitement à température élevée exigent une stabilité de collage plus robuste, notamment dans la fabrication de dispositifs de puissance. Les approches à libération par solvant conservent un rôle dans les applications matures, mais leurs cycles de décollement plus longs les rendent moins attractives lorsque le débit constitue le principal facteur limitant de la production.

Le traitement sans support/Taiko offre une proposition de valeur différente. En conservant un anneau périphérique épais, il peut réduire la dépendance à l'égard de supports et d'adhésifs distincts pour les applications qui ne nécessitent pas les objectifs d'épaisseur les plus ambitieux. Cette approche est donc compétitive lorsque la réduction du temps de cycle et de la complexité du procédé l'emporte sur la flexibilité des méthodes avec support.

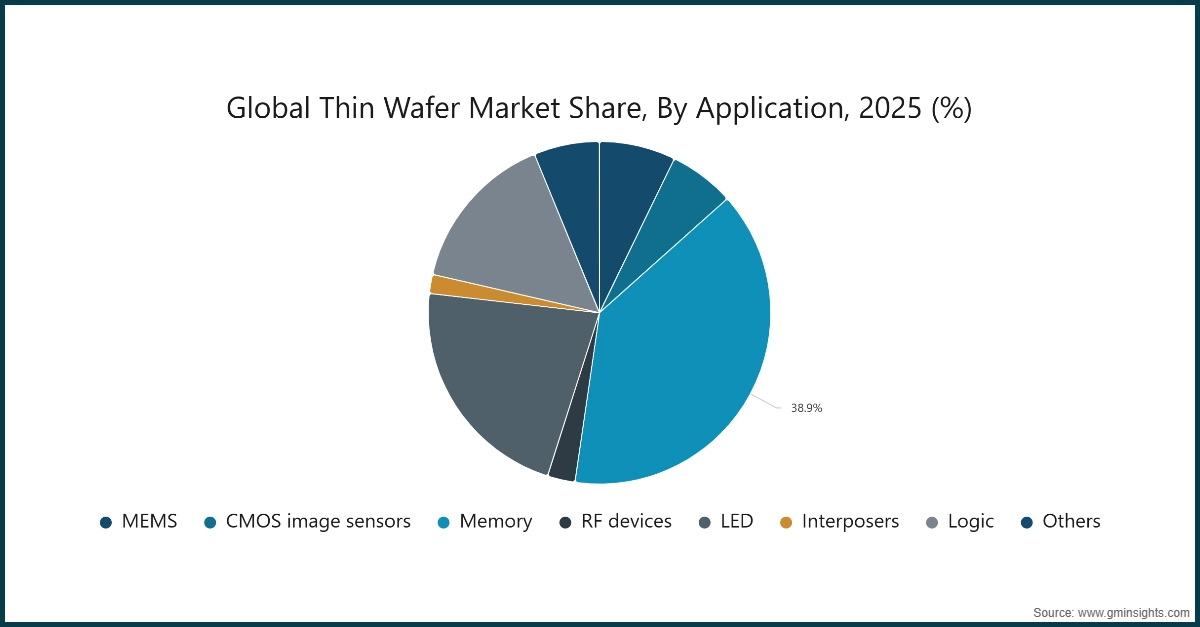

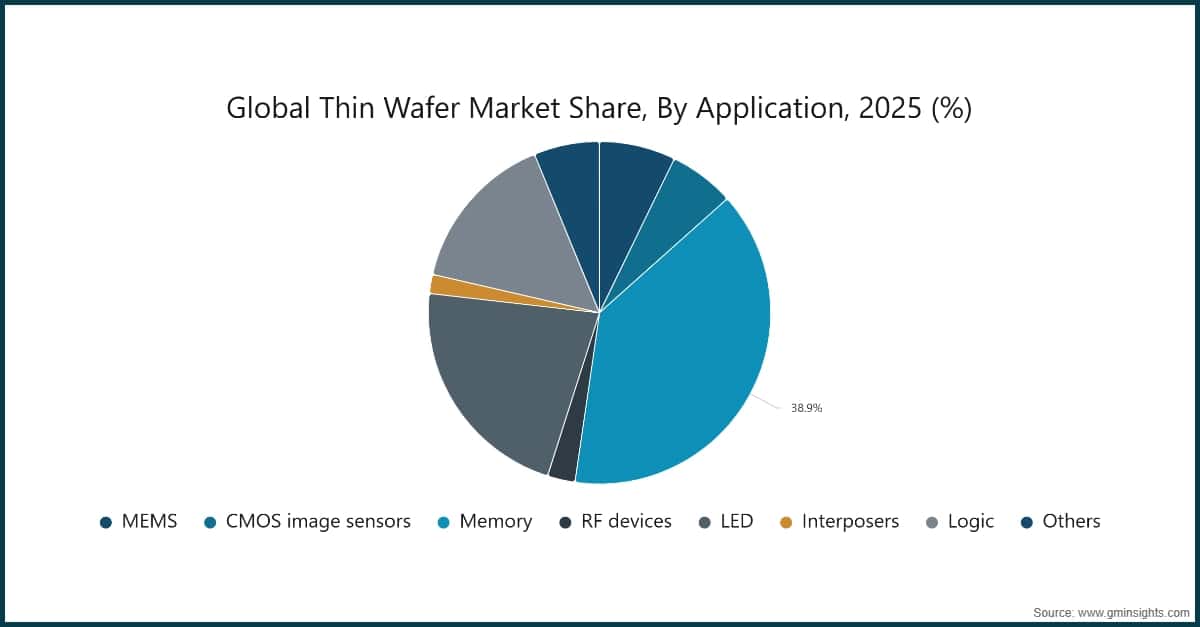

Par application

La mémoire constitue la principale application, car la fabrication de HBM et de NAND nécessite d'importants volumes de traitement au niveau des puces, tandis que les exigences liées à l'empilement et à la hauteur des boîtiers renforcent le besoin d'un amincissement maîtrisé. Le segment de la mémoire devrait progresser de 5 870,47 millions de dollars en 2025 à 21 183,25 millions de dollars d'ici 2035.

Les MEMS devraient afficher la croissance la plus rapide et atteindre 5 170,98 millions de dollars d'ici 2035. Cette croissance est liée aux capteurs automobiles, à l'automatisation industrielle, aux dispositifs médicaux et aux objets connectés, pour lesquels des substrats plus minces peuvent réduire la taille des boîtiers et améliorer la sensibilité mécanique. Contrairement à l'amincissement destiné à la HBM, la demande de MEMS est répartie entre un large éventail de clients et de plateformes de production, ce qui lui confère un profil de risque différent.

Les LED et la logique demeurent d'importants pôles de demande. Les structures LED minces peuvent améliorer les performances optiques et favoriser l'émergence de nouveaux formats d'affichage, tandis que l'amincissement des dispositifs logiques facilite l'intégration tridimensionnelle, l'alimentation électrique par la face arrière et l'assemblage de boîtiers à puces hétérogènes. Les capteurs d'image CMOS constituent également une catégorie à forte croissance, car les architectures rétroéclairées et empilées nécessitent un amincissement étroitement maîtrisé du substrat des pixels.

La composition des applications élargit également la base de croissance du marché. La mémoire reste la principale application, mais les MEMS devraient progresser de 17,09 % par an jusqu'en 2035. Cette divergence revêt une importance commerciale : la demande tirée par la HBM favorise les fournisseurs disposant de qualifications en assemblage avancé et d'une capacité de production en grands volumes, tandis que la croissance des MEMS privilégie les plateformes flexibles capables de traiter des conceptions de dispositifs variées et des plaquettes spécialisées. Un fournisseur positionné sur un seul vecteur de demande risque de passer à côté de la transition plus large vers des dispositifs plus minces et davantage intégrés sur le plan fonctionnel.

Analyse régionale du marché des plaquettes minces

Amérique du Nord

L’Amérique du Nord devrait progresser de 2 365,18 millions de dollars en 2025 à 10 076,79 millions de dollars d’ici 2035, avec un taux de croissance annuel composé (CAGR) de 15,76 %. La croissance de la région est soutenue par les investissements nationaux dans la logique avancée, les mémoires, les semi-conducteurs de puissance et les capacités connexes de la chaîne d’approvisionnement. Le Département du Commerce des États-Unis a annoncé l’attribution d’incitations du programme CHIPS à plusieurs fabricants de premier plan, notamment TSMC Arizona, Intel, Samsung et Micron, renforçant ainsi la base manufacturière régionale qui consommera des matériaux pour plaquettes minces et des équipements de traitement ^{[6]National Institute of Standards and Technology, Biden-Harris Administration Announces CHIPS Incentives Award with TSMC Arizona, November 2024, nist.gov}.

L’opportunité de la région est particulièrement forte lorsque l’approvisionnement en plaquettes, la fabrication front-end et le conditionnement avancé peuvent être qualifiés conjointement. Les ajouts de capacités aux États-Unis pourraient réduire l’exposition logistique des dispositifs avancés produits localement, mais l’avantage commercial dépendra de la vitesse à laquelle les écosystèmes de conditionnement et de test en aval se développeront parallèlement aux usines de fabrication front-end.

Europe

Le marché européen devrait passer de 879,22 millions de dollars en 2025 à 2 497,31 millions de dollars d’ici 2035, avec un taux de croissance annuel composé (CAGR) de 11,16 %. La demande est davantage façonnée par l’électronique de puissance automobile, les semi-conducteurs industriels, les MEMS et les substrats spécialisés que par les chaînes d’approvisionnement axées sur la mémoire HBM, qui dominent certaines parties de l’Asie-Pacifique.

L’Allemagne reste au cœur de la demande régionale grâce à la fabrication de semi-conducteurs de puissance et à la chaîne d’approvisionnement automobile. Les Pays-Bas, la France, le Royaume-Uni et d’autres marchés européens contribuent par leurs écosystèmes liés à la photonique, aux technologies RF, aux dispositifs spécialisés à forte intensité de recherche et aux équipements pour semi-conducteurs. Il en résulte une opportunité plus spécialisée pour les plaquettes minces, la valeur étant concentrée dans des applications sensibles à la qualification plutôt que dans une expansion généralisée de la mémoire.

Asie-Pacifique

L’Asie-Pacifique constitue le plus grand marché et devrait progresser de 9 986,46 millions de dollars en 2025 à 38 860,26 millions de dollars d’ici 2035, avec un taux de croissance annuel composé (CAGR) de 14,71 %. La région regroupe d’importants fournisseurs de matériaux pour plaquettes au Japon, des capacités de conditionnement avancé à Taïwan, une production de mémoire en Corée du Sud ainsi qu’une base croissante de production sur nœuds matures et de plaquettes spécialisées en Chine. L’Organisation de coopération et de développement économiques (OECD) indique que la Chine, Taïwan, le Japon, la Corée du Sud et les États-Unis représentent environ 90 % de la capacité mondiale de fabrication de semi-conducteurs, ce qui illustre la concentration géographique qui façonne l’approvisionnement et le traitement des plaquettes minces ^{[7]Organisation for Economic Co-operation and Development, The Chip Landscape, 2025, oecd.org}.

Le rôle du Japon couvre les matériaux pour plaquettes et les équipements de rectification arrière, celui de la Corée du Sud repose sur la mémoire, tandis que Taïwan demeure essentiel pour le conditionnement haute densité. L’expansion de la capacité chinoise sur les nœuds matures peut soutenir la demande de traitement des plaquettes de 200 mm et les applications spécialisées, même si les restrictions visant les équipements avancés limitent son accès aux flux de conditionnement de pointe les plus exigeants sur le plan technique.

Amérique latine

L’Amérique latine devrait progresser de 706,50 millions de dollars en 2025 à 1 679,84 millions de dollars d’ici 2035, avec un taux de croissance annuel composé (CAGR) de 9,20 %. Le Mexique est le principal centre de demande de la région, car l’assemblage électronique et la fabrication automobile génèrent une consommation en aval de semi-conducteurs intégrant des puces traitées à partir de plaquettes minces. Toutefois, une grande partie du traitement des plaquettes minces à plus forte valeur ajoutée reste située en amont, en Amérique du Nord et en Asie-Pacifique.

Le Brésil, l’Argentine et d’autres marchés offrent des opportunités ciblées dans la conception, la recherche, l’électronique industrielle et la fabrication locale. La croissance devrait être davantage liée au développement des chaînes d’approvisionnement de l’électronique et de l’automobile qu’à une fabrication nationale de plaquettes à grande échelle.

Moyen-Orient et Afrique

Le marché du Moyen-Orient et de l'Afrique devrait progresser, passant de 1 141,58 millions de dollars en 2025 à 2 880,41 millions de dollars d'ici 2035, avec un taux de croissance annuel composé (CAGR) de 9,65 %. La demande provient actuellement principalement des semi-conducteurs importés utilisés dans les télécommunications, l'électronique grand public, les systèmes industriels et les infrastructures de centres de données. L'Arabie saoudite et les Émirats arabes unis font progresser les initiatives dans la conception de semi-conducteurs, les technologies et les infrastructures numériques, tandis que l'Afrique du Sud demeure un marché important de l'électronique en Afrique subsaharienne.

L'opportunité à court terme de la région dans le domaine des wafers minces se situe donc en aval et est tirée par la demande. Le développement d'un marché local du traitement plus important dépendrait de progrès soutenus dans l'assemblage, les tests, la conception, l'approvisionnement en matériaux et les infrastructures de fabrication.

Le taux de croissance annuel composé de 15,76 % de l'Amérique du Nord témoigne d'une importante opportunité de rééquilibrage, mais la région part d'une base considérablement plus réduite. L'évolution régionale dépendra de la capacité à développer des fabs nationales, des capacités de conditionnement, un approvisionnement qualifié en wafers et des écosystèmes d'équipements de procédés sous la forme de réseaux de production interconnectés. Pour les fournisseurs, l'Amérique du Nord constitue ainsi un marché de qualification à forte croissance, tandis que l'Asie-Pacifique demeure le marché d'échelle, où les performances des procédés et la proximité avec les clients devraient rester déterminantes.

Part du marché des wafers minces et paysage concurrentiel

Le marché des wafers minces est modérément consolidé parmi les grands fournisseurs de wafers, tout en restant plus fragmenté entre les fournisseurs de solutions de meulage, de collage, de décollage, de polissage, de wafers spéciaux et de traitement sur mesure. Les cinq premières entreprises représentaient 44,0 % du marché en 2025 :

SK Siltron, Siltronic AG, Shin-Etsu Chemical Co. Ltd., SUMCO CORPORATION et GlobalWafers Co. Ltd. se livrent concurrence au moyen de capacités de production de wafers de grand diamètre, de la qualité des matériaux, de la qualification par les clients et de la fiabilité de l'approvisionnement. Siltronic a fait état d'un chiffre d'affaires consolidé de 1,41 milliard d'euros en 2024, dans un contexte de correction généralisée des stocks sur le marché des wafers, tout en poursuivant sa stratégie d'augmentation des capacités de production de wafers de 300 mm à Singapour. Le contraste entre la dégradation des conditions générales du marché des wafers et la poursuite des investissements dans les capacités de production de wafers de 300 mm montre comment les applications de logique avancée et de mémoire influencent l'allocation des capitaux.

Les fournisseurs de technologies de procédés se livrent concurrence sur leur capacité à préserver le rendement à des épaisseurs toujours plus faibles. Applied Materials fournit des technologies de CMP de précision, de gravure au plasma et d'inspection ; Brewer Science fournit des matériaux de collage temporaire ; DISCO Corporation fournit des systèmes de meulage et le procédé TAIKO ; EV Group propose des plateformes de collage et de décollage temporaires ; et SUSS MicroTec fournit des équipements de collage, de décollage et de nettoyage. SUSS MicroTec a développé ses activités de collage temporaire à Taïwan afin de répondre à la demande liée à la fabrication de composants d'IA et de HBM ^{[8]SUSS MicroTec, Temporary Bonding Solutions Enable AI Applications and Production Growth in Taiwan, 2023, suss.com}.

3M fournit des technologies d'adhésifs durcissables aux UV et de support des wafers pour le traitement assisté par support. IceMOS Technology Ltd., Okmetic, Shanghai Simgui Technology Co. Ltd., Sil'tronix Silicon Technologies, SOITEC et Skynova SA répondent aux besoins liés au silicium spécial, au SOI, aux semi-conducteurs composés, aux MEMS, aux radiofréquences et aux composants de puissance. La technologie Smart Cut de SOITEC est pertinente pour le transfert de couches de SOI ultrafines destiné aux applications radiofréquence et logiques.

Mechatronic Systemtechnik GmbH fournit des solutions spécialisées de manutention et d’automatisation pour les plaquettes délicates. Polishing Corporation of America prend en charge les activités de finition et de polissage des plaquettes, tandis que Silicon Valley Microelectronics Inc. propose des services de traitement de plaquettes sur mesure. UniversityWafer Inc., Virginia Semiconductor Inc., Wafer World Inc. et WaferPro répondent aux besoins en matière de recherche, de prototypage, de solutions personnalisées et de plaquettes spéciales. Wafer Works Corporation fournit des plaquettes de silicium aux marchés des nœuds matures, où la demande en plaquettes minces est liée aux dispositifs analogiques, de puissance, MEMS et à d’autres catégories de dispositifs établies.

L’avantage concurrentiel dépend de plus en plus d’une position intégrée en matière de qualification. Les fournisseurs de plaquettes doivent satisfaire aux exigences de diamètre, de planéité et de qualité de surface ; les fournisseurs d’équipements doivent limiter les dommages et les déformations ; et les fournisseurs de matériaux doivent garantir la compatibilité des adhésifs et des supports avec les conditions thermiques, chimiques et de décollement. Cette interdépendance accroît les coûts de changement dans les applications avancées et favorise les entreprises capables de collaborer sur l’ensemble du flux de production.

Évolutions récentes du secteur

GlobalWafers — Sherman, Texas, ouverture de la phase 1, mai 2025 :

GlobalWafers a ouvert la phase 1 de son site de production de plaquettes de silicium de 300 mm à Sherman, au Texas, renforçant la disponibilité d’une offre nationale de plaquettes de grand diamètre pour la fabrication de semi-conducteurs aux États-Unis.

TSMC Arizona — début de la production en 4 nm, janvier 2025 :

TSMC a commencé la production de puces en 4 nm en Arizona, marquant une étape importante dans l’expansion de la capacité de fabrication de pointe aux États-Unis.

DISCO Corporation — développement de la meuleuse DFG8561, décembre 2025 :

DISCO a développé la meuleuse entièrement automatique DFG8561 destinée aux plaquettes de 300 mm, afin de répondre aux exigences du traitement en aval pour les applications automobiles, analogiques, de détection et autres applications connexes dans le secteur des semi-conducteurs.
