太赫兹成像与传感市场 尺寸和份额 2026-2035

太赫兹成像与传感市场规模

2025年，全球太赫兹成像与传感市场规模为 3.151亿美元，预计2026年将达到 3.551亿美元，到2035年将达到 9.203亿美元，2026年至2035年期间的年均复合增长率（CAGR）约为 11.2%。

太赫兹系统所处的光谱范围介于微波辐射与红外辐射之间。由于能够检测非导电材料、识别分子吸收特征，并且无需电离辐射，太赫兹系统可应用于传统光学检测无法穿透涂层、聚合物、陶瓷、干燥纺织品或复合材料的场景 ^{[1]MDPI, Non-Contact Non-Destructive Testing in Various Industrial Sectors with Terahertz Technology, 2020, mdpi.com}。同样的物理原理支撑着差异显著的商业应用：宽带时域系统能够获取厚度和折射率信息，而连续波平台则侧重于窄带光谱分辨率、紧凑型架构或快速成像。

该市场已从以研究为主导的仪器采购，转向明确的检测流程。汽车涂层检测、电池电极测量、复合材料测试以及封装级半导体失效分析，越来越多地依据良率、吞吐量和可追溯性要求进行评估，而不仅仅关注实验室性能。安检领域则沿着不同的采用路径发展，被动式系统力求在交通枢纽和场馆环境中，将隐蔽物检测与保护隐私的运行方式结合起来。

该价值链包括光源、探测器、相机、成像与光谱平台、软件以及应用验证服务。飞秒激光子系统、III-V族半导体器件、精密光学元件和信号处理电子设备仍是重要的成本投入，尤其对于宽带脉冲系统而言。因此，更高水平的集成、电子控制光学采样、室温探测器以及紧凑型电子光源，对于推动太赫兹技术从高预算研究和国防用户向更广泛领域部署至关重要 ^{[2]TOPTICA Photonics SE, TOPTICA Launches TeraScan Ultra: Redefining Terahertz Precision with 1 Hz Spectral Resolution, 2025, firmenpresse.de}。

这一转型并未消除市场对专业硬件的依赖，反而提升了供应商的价值：供应商能够将光源、探测器、自动化接口和测量模型整合为经过验证的工作流程。与单独销售组件相比，完整成像与检测平台带来的收入机会更为可观，尤其是在客户需要可重复的合格／不合格判定，而不是原始光谱数据的情况下。

主要驱动因素

工业无损检测正在扩大可服务市场范围，因为太赫兹方法能够测量涂层、识别分层，并以非接触方式检测多层非金属结构。汽车涂装应用展示了该技术在测量移动部件多层涂层方面的价值，而 Fraunhofer 针对电池电极开展的多通道光子 THz 雷达研究，则指向了在电动汽车制造中实现在线测量的可行路径。在航空航天领域，太赫兹方法可用于检测难以通过目视检查、且可能不适合采用传统接触式技术检测的复合材料结构。

安全检查构成了第二条需求来源，尤其适用于运营商需要在不使用电离辐射或侵入式成像的情况下实现高吞吐量的场景。Thruvision 的 81 Series 专为高吞吐量人员筛查而设计，并集成了隐藏物品自动检测功能；其在美国开展的机场评估活动以及在洛杉矶的交通部署，为公共部门采购方提供了运营参考 ^{[3]Passenger Terminal Today, Thruvision to Develop User Interface to Enable Deployment at US Airports, undated, passengerterminaltoday.com}。不过，采购仍取决于具体场所的合规要求、工作流程设计和公共安全预算。

制药制造商正在将太赫兹成像和光谱技术应用于片剂包衣、孔隙率和固体制剂分析。在非破坏性测量能够整合进过程分析技术工作流程并减少破坏性取样的场景中，其商业价值最为突出。TeraView 和 Menlo Systems 已展示相关应用，将 THz 波形与包衣厚度及片剂特性关联起来，从而支持其在质量保证场景中的应用。

半导体和先进封装检测是最具影响力的高价值驱动因素。EOTPR 能够在不进行破坏性截面分析的情况下，对复杂封装中的电气故障进行定位；TeraView 报告称，在 NVIDIA 将该方法纳入失效分析活动后，市场出现了由供应商推动的采用增长。近场 THz 微探针也已被用于在线 DRAM 电学计量演示，使该技术的作用从封装级诊断进一步延伸至过程控制。

组件开发通过提升速度、源功率、探测器灵敏度和仪器紧凑性，为各类应用提供支持。TOPTICA 的电子控制光学采样架构在 TDS 采集中取消了机械延迟线，而 Hamamatsu 的商用 THz 探测器模块则面向室温高速运行 ^{[4]Hamamatsu Photonics K.K., Mass Production of THz PMT Module and Image Intensifier, April 2025, hamamatsu.com}。这些进步具有商业意义，因为更快的检测速度能够缩小实验室测量与工业生产节拍之间的差距。

主要制约因素

系统成本仍是主要商业制约因素。宽带太赫兹时域光谱（TDS）平台需要超快光源、精确对准的光子元件、专用发射器和探测器，以及针对具体应用的软件。这不仅提高了采购成本，也增加了认证成本，尤其是在用户必须为新材料、涂层或工艺建立校准模型时。对于规模较小的制造商而言，这一障碍最为严重：他们可能认识到更高检测覆盖率的潜在价值，但如果无法证明其能够带来良率提升或合规收益，就难以为专用系统提供合理的投资依据。

第二项制约因素具有根本性，而非过渡性。水蒸气和含水材料会强烈衰减太赫兹辐射，而在许多检测配置中，金属基本上是不透明的。湿度控制、充气式外壳和信号补偿可以降低测量波动，但无法消除这一根本性的物理限制。因此，最具持久性的太赫兹应用可能仍将集中于干燥、非金属、分层或可从表面接触的结构，而不是深层组织成像或不受条件限制的户外检测。

水吸收不易通过成本工程加以改善。它迫使供应商谨慎选择应用，在系统设计中考虑湿度因素，并避免将太赫兹技术宣传为 X 射线、超声或光学检测的通用替代方案。这一区别有利于能够明确应用边界的供应商：在适宜检测环境中的可信性能，比宽泛但缺乏技术依据的可服务市场声明更具价值。

太赫兹成像与传感市场细分分析

按产品类型

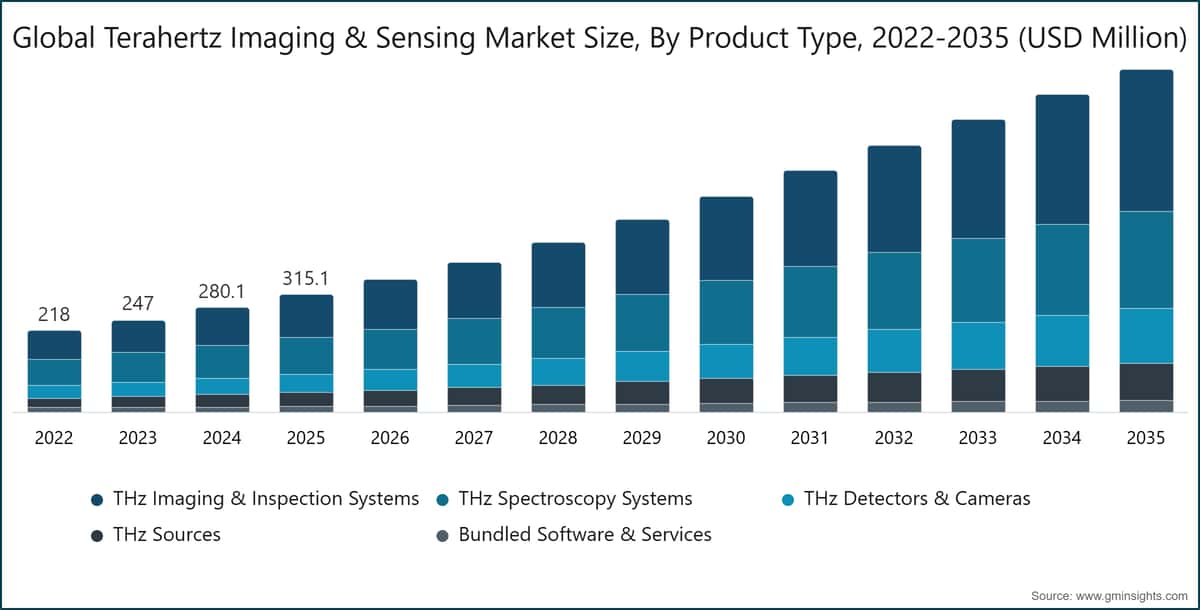

太赫兹成像与检测系统的市场规模预计将从 2025 年的 1.158 亿美元增至 2035 年的 3.828 亿美元，年均复合增长率（CAGR）约为 12.5%。其增长源于交钥匙系统在安防、工业无损检测（NDT）和半导体检测领域的价值。完整平台的收入来源包括硬件集成、自动化、软件和工艺适配，而不仅仅是光源或探测器销售。这种结构使供应商能够更充分地将应用专业知识转化为收入，尤其是在生产客户需要经过验证的测量结果时。

太赫兹（THz）光谱系统的市场规模预计将从 2025 年的 9,800 万美元增长至 2035 年的 2.586 亿美元，年均复合增长率（CAGR）约为 10.0%。该细分市场在制药表征、材料科学和研究领域仍具有重要地位。Bruker 的 verTera 扩展模块、TOPTICA 的 TeraScan 平台、Menlo Systems 的 TeraSmart，以及 HÜBNER Photonics 的 T-SPECTRALYZER，体现了市场对能够提供受控光谱测量而不仅是成像输出的系统的持续需求 ^{[5]Bruker Corporation, Far IR (THz) Spectrometers, verTera, undated, bruker.com}。

太赫兹探测器和相机的市场规模预计将从 2025 年的 4,900 万美元扩大至 2035 年的 1.482 亿美元。市场需求与对更快速、更紧凑且维护需求更低的成像架构的需求密切相关。Hamamatsu 于 2025 年宣布量产太赫兹 PMT 模块和图像增强器，INO 推出的非制冷 MICROXCAM-384i-THz 相机也体现了降低对低温探测器配置依赖、提升实时检测能力的努力。

太赫兹源的市场规模预计将从 2025 年的 3,770 万美元增至 2035 年的 1.003 亿美元。量子级联激光器（QCL）、光混频器、光电导天线和电子振荡器分别满足不同的功率、带宽和工作温度要求。QCL 的发展对于高亮度传感和光谱学尤为重要，但低温运行要求仍是许多配置面临的实质性限制。

捆绑式软件和服务的市场规模预计将从 2025 年的 1,450 万美元增长至 2035 年的 3,040 万美元。报告显示其增长较慢，但这并不意味着其战略价值较低。半导体和制药用户通常需要方法验证、校准、光谱分类以及与现有质量体系的集成；即使软件与硬件以合同形式捆绑提供，这些需求也可能提高经常性服务的占比。

按技术划分

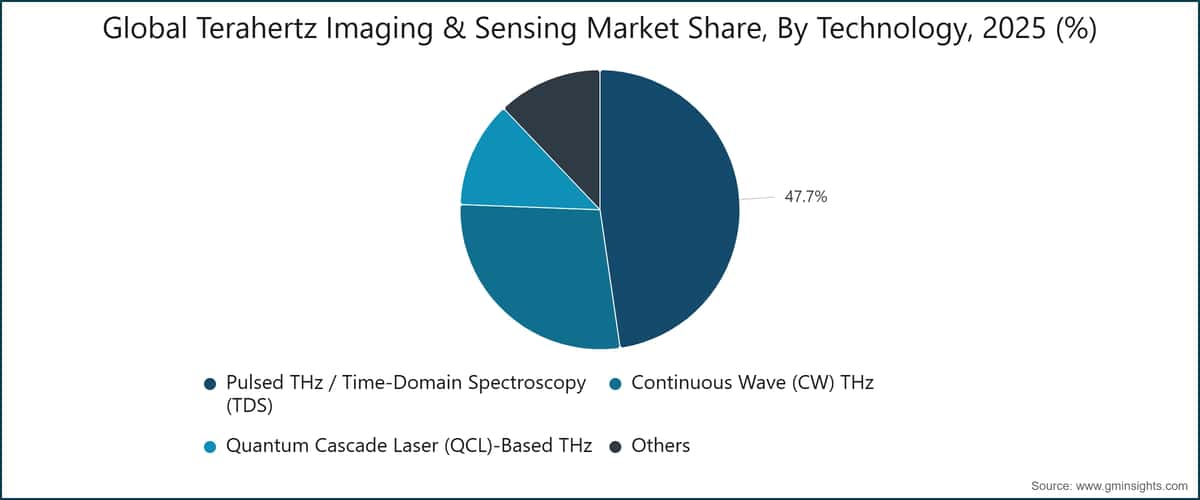

脉冲太赫兹时域光谱（THz/TDS）是最大的技术类别，市场规模预计将从 2025 年的 1.503 亿美元增长至 2035 年的 3.746 亿美元，年均复合增长率约为 9.4%。其宽带振幅与相位测量仍非常适用于材料表征、药物分析、复合材料检测和研究应用等需要完整光谱信息的场景。该类别增长率较低，反映出其现有装机基础相对成熟，以及在不需要宽带光谱分析的应用中向更快速架构迁移的趋势。

连续波太赫兹（CW THz）的市场规模预计将从 2025 年的 8,810 万美元增长至 2035 年的 3.138 亿美元，年均复合增长率约为 13.4%。其窄带光谱分辨率、紧凑型设计潜力以及无需飞秒激光器子系统的特点，使其在工业传感、气体光谱学和厚度测量领域日益重要。TOPTICA 的频域平台展现了稳定、高精度光混频系统在这些应用中的技术重要性。

基于 QCL 的太赫兹技术市场规模预计将从 2025 年的 3,870 万美元增至 2035 年的 1.620 亿美元，年均复合增长率约为 15.1%，为各项技术中最高。QCL 可提供相干输出和高亮度，支持远距离传感、外差光谱学和专业成像。光束质量、输出功率以及室温差频生成概念的进步，正在拓展其商业潜力，但系统冷却和成本仍将继续决定其应用普及速度。

其他技术，包括共振隧穿二极管器件、耿氏二极管、返波振荡器和新兴 CMOS 电路，预计将从 2025 年的 3,800 万美元增长至 2035 年的 6,990 万美元。其重要性在于，有望为传感和通信领域提供体积更小、成本更低的器件。ROHM 的 RTD 开发项目和基于 CMOS 的工业成像计划，体现了业界正在探索可采用半导体制造工艺生产的替代方案，以取代实验室级光子系统 ^{[6]EE News Europe, CMOS THz Startup Gets EC Equity Backing, 2025, eenewseurope.com}。

按应用领域

安检受益于无需电离辐射即可探测隐藏金属和非金属物体的能力。商业化挑战不仅在于检测性能，还包括运营吞吐量、隐私要求、部署审批和操作员工作流程。因此，在能够对这些要求进行标准化的受控交通、边境、矫正和场馆环境中，被动式系统可能会率先实现规模化应用。

工业无损检测（NDT）和质量控制代表了近期最广泛的生产应用机遇。汽车涂层测量、电动汽车电池电极监测、复合材料检测以及电缆或涂层评估具有共同需求：用户需要一种非接触式方法，在缺陷演变为废品、返工问题或安全隐患之前发现其变化。凡是能够将太赫兹（THz）检测结果整合到产线控制决策中，而不是将其作为独立的检测数据保留的应用场景，采用程度将最为显著。

半导体晶圆检测和先进封装检测服务于不同的技术需求。晶圆应用包括电阻率、薄膜和缺陷表征，而先进封装则利用 EOTPR 在复杂的 2.5D 和 3D 组件中定位电气故障。后者具有更高的系统价值，因为复杂封装会使破坏性分析成本高昂且耗时较长。面向自动化 EOTPR 的研究日益聚焦于提高吞吐量，并减少高产量失效分析环境中的模型生成瓶颈。

制药和生物医学分析仍分为成熟的制造业应用和处于早期阶段的临床研究。片剂包衣、孔隙率和固体剂型表征是最明确的商业应用，因为这些测量结果可以与既定质量属性建立联系。生物医学成像研究受益于太赫兹技术对组织含水量的敏感性，但穿透深度较浅，因此目前主要适用于浅表组织评估和手术切缘研究。

食品、农业、航空航天、国防和科学研究扩大了市场覆盖范围，但在采购成熟度方面存在显著差异。食品检测已展现出在水分分析和低对比度污染物检测方面的潜力，而航空航天复合材料仍适用于针对性的无损检测应用。研究实验室持续支撑对高端光谱系统的需求，但与制造业、安检和半导体认证项目相比，其采购周期的可重复性较低。

技术选择遵循相同的逻辑。当宽带信息不可或缺时，TDS 仍保持稳固地位；但在能够以较低运营复杂度为单项任务配置窄带或高亮度解决方案的场景中，CW 和 QCL 技术的增长速度更快。商业上的胜出者不太可能仅仅是拥有最宽光谱规格的企业，而将是能够根据客户的吞吐量和验证要求，使光源架构、探测器规格、自动化水平和软件模式相匹配的供应商。

太赫兹成像与传感市场区域分析

北美

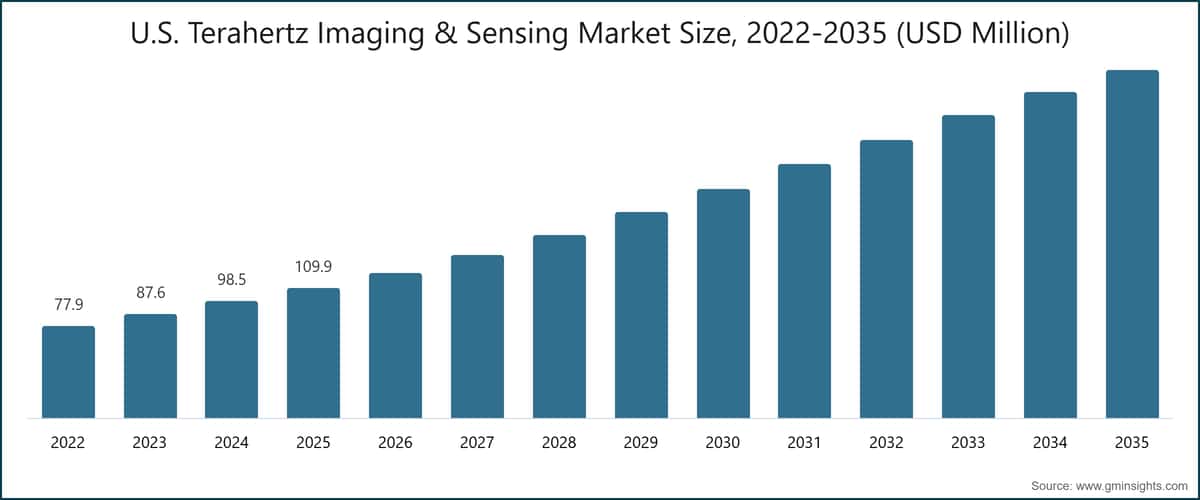

预计北美市场规模将从 2025 年的 1.198 亿美元增至 2035 年的 3.230 亿美元，年均复合增长率（CAGR）约为 10.3%。美国市场规模在 2025 年为 1.099 亿美元，预计到 2035 年将达到 2.939 亿美元。联邦层面的安全评估活动、制药过程分析需求、航空航天检测以及半导体失效分析，为该地区庞大的既有装机基础提供支撑。预计加拿大市场规模将从 1,000 万美元增至 2,910 万美元，INO 面向工业、安防和实验室应用的相机与照明光源能力将为市场增长提供支持 ^{[7]INO (National Optics Institute), MICROXCAM-384i-THz Camera Datasheet, 2024, ino.ca}。

欧洲

预计欧洲市场规模将从 2025 年的 8,700 万美元增至 2035 年的 2.301 亿美元，年均复合增长率约为 10.1%。德国、英国、法国、意大利和俄罗斯是主要国家市场。预计德国市场规模将从 2,770 万美元增至 7,160 万美元，汽车、机械和光子学产业生态将为其提供支持。预计英国市场规模将从 2,170 万美元增至 5,430 万美元，TeraView 的半导体和制药平台形成了独特的专业化优势。预计法国市场规模将从 1,290 万美元增至 3,610 万美元，CMOS THz 成像开发和工业技术融资将支持商业化进程。

亚太地区

预计亚太地区市场规模将从 2025 年的 7,960 万美元扩大至 2035 年的 2.834 亿美元，年均复合增长率约为 13.4%，为各区域之中最高。预计中国市场规模将从 3,830 万美元增至 1.536 亿美元，这反映出半导体制造、电子产品开发以及科研领域对 THz 光源和测试系统的需求规模。预计印度市场规模将从 610 万美元增至 2,980 万美元，年均复合增长率约为 16.9%，为各国之中最高；其增长主要源于国防、制药制造和工业检测领域相对较低的基数。预计日本市场规模将从 2,210 万美元增至 6,010 万美元，精密制造和探测器创新将为其提供支持，其中包括 Hamamatsu 的 THz 模块商业化。预计澳大利亚市场规模将从 590 万美元增至 2,180 万美元，科研、国防和农业检测是主要需求渠道。

拉丁美洲

预计拉丁美洲市场规模将从 2025 年的 1,310 万美元增至 2035 年的 3,680 万美元，年均复合增长率约为 10.7%。巴西和墨西哥通过制药生产、工业供应链和农产品出口构成该地区的主要商业基础。市场采用程度将较少取决于前沿光源开发，而更多取决于 THz 系统能否在受监管的质量控制和出口导向型检测中证明其价值。巴西、墨西哥和阿根廷未分配国家层面的市场规模。

中东与非洲

中东和非洲市场预计将从 2025 年的 1,560 万美元扩大至 2035 年的 4,690 万美元，年均复合增长率（CAGR）约为 11.5%。沙特阿拉伯市场预计将从 620 万美元增长至 2,000 万美元，其中安全和交通基础设施是最主要的需求渠道。埃及市场预计将从 310 万美元增长至 800 万美元，机场安防、药品生产和食品加工领域的机遇将为其提供支撑。与研发强度相比，部署经济性和气候条件对该地区的影响更大：需要严格控制湿度或进行专业维护的系统，其可服务市场范围可能更为有限。

这一转变提升了服务覆盖和环境适配的重要性。在欧洲实验室或北美晶圆厂完成资质认证的系统，并不一定适用于高湿度工业环境、区域采购惯例或当地维护要求。能够实现应用本地化、与区域制造商共同验证测量结果并为已安装系统提供支持的供应商，相较于仅依靠研究级仪器出口销售的企业，将更具竞争优势。

太赫兹成像与传感市场份额及竞争格局

该市场较为分散。Bruker Corporation、TOPTICA Photonics AG、Hamamatsu Photonics K.K.、Luna Innovations 和 Thruvision 合计约占 2025 年市场收入的 26.4%；其他专业供应商约占 73.6%。市场分散反映出光谱学、工业成像、半导体计量、探测器和安检等细分领域并存。

Bruker 约占市场份额的 11.4%，其业务通过 VERTEX 80v 平台的 verTera THz 扩展模块开展。该公司拥有庞大的分析仪器装机基础，可在制药和材料科学环境中支持设备升级并建立持续的服务关系，从而进一步巩固其市场地位。

TOPTICA 约占 7.3% 的市场份额，业务覆盖频域光谱学和宽带时域光谱（TDS）。其 TeraScan、TeraFlash pro 和 TeraFlash smart 平台面向需要高光谱精度、宽带宽或高速采集的应用。TOPTICA 的商业优势在于其光子学专业能力，能够将这些能力转化为定制化研究和工业系统。

TeraView Limited 在半导体电气时域反射计（EOTPR）和制药太赫兹脉冲成像（TPI）领域具有重要影响力。其 EOTPR 4500 平台面向高价值封装故障定位，据报道已应用于与 NVIDIA 相关的工作流程，这体现了供应商资质认证和针对具体应用的自动化在先进封装细分市场中的重要性 ^{[8]TeraView Limited, NVIDIA Publishes Two Papers to Discuss Their Methods of Deploying TeraView EOTPR Systems, February 2024, teraview.com}。

Menlo Systems GmbH 仍是重要的 TDS 平台专业供应商。其 TeraSmart 和高速 TDS 能力可满足研究和工业应用需求，而面向药片分析的相关工作则支持 TDS 在过程质量环境中的应用。

TeraSense Group Inc.、Brainware THz Info. Tech. 和 Teravil 参与工业与区域传感市场。Swiss Terahertz LLC 和 BATOP GmbH 贡献专业化研究与组件能力。Protemics GmbH 凭借近场 THz 微探针占据具有战略重要性的细分领域；该技术在与 Samsung 相关的 DRAM 计量中的应用，证明了其对高分辨率半导体工艺检测的重要性 ^{[9]Protemics GmbH, Near-Field Microprobes Unlock Next-Gen Semiconductor Inspection with THz Waves, 2025, protemics.com}。

应用验证和客户集成正日益成为竞争优势的决定因素。在制药生产中，校准和质量方法支持能够建立持续的服务合作关系。在半导体检测中，测量配方、仿真模型和工作流程自动化能够提高客户的转换成本。组件性能仍然是必要条件，但不足以确保实现生产应用。

近期行业发展

• 2025年4月 — Hamamatsu Photonics 开始批量生产 THz 探测器模块。该公司宣布推出 H17362 THz 光电倍增管模块和 C17198 THz 图像增强器，采用超表面光电阴极和场发射技术，实现室温 THz 检测和高速成像。
• 2026年1月 — TeraView 报告了新增的 HBM 和 AI 芯片检测订单及专利保护。该公司表示，来自韩国 HBM 供应商和美国 AI 芯片供应商的 EOTPR 订单活动正在增长，同时还为 HBM 和 AI 芯片检测应用提供了额外的专利保护。
