半導体ファウンドリー市場 サイズとシェア 2026-2035

半導体ファウンドリ市場規模

世界の半導体ファウンドリ市場は、2025年に1,627億米ドルに達し、2026年の1,801億米ドルから2035年までに5,087億米ドルへ拡大すると予測されており、2026年から2035年にかけての年平均成長率（CAGR）は約12.2%となる見込みです。

成長の背景には、ファブレスおよびファブライトのチップ設計企業による製造委託の拡大があります。特に、AIアクセラレーター、高性能モバイルプロセッサー、ネットワーク向けASIC、自動車用コンピューティングデバイス、電力管理部品では、専門的なプロセス能力と巨額の設備投資を要する生産資産が求められています。

ファウンドリ需要は、2024年に世界売上高6,305億米ドルを記録し、前年から19.1%増加した半導体業界において拡大しています^{[1]Semiconductor Industry Association, Global Semiconductor Sales Increase 19.1% in 2024, February 2025, semiconductors.org}。ファウンドリが生み出す価値は、単なるウェハー数量ではなく、高度な製造に伴うコストと複雑性によって決まる度合いが高まっています。TSMCは2024年の連結売上高として900億8,000万米ドルを報告しており、売上高に占める高性能コンピューティングの割合は51%、ウェハー売上高に占める7nm以下のプロセスの割合は69%でした。この構成は、AIおよびデータセンターのワークロードによって、業界の経済性が、必要なリソグラフィー、歩留まり向上の学習、設備投資を継続できるメーカーが限られるノードへと移行していることを示しています。

設備投資の展開も、同分野の地理的な構成を変えつつあります。TSMCは2024年に297億6,000万米ドルを設備投資に充てた一方^{[2]Taiwan Semiconductor Manufacturing Company, Annual Report 2024, 2025, tsmc.com}、米国商務省は、TSMC Arizonaが計画する3工場プロジェクトに対し、最大66億米ドルの直接助成金および最大50億米ドルの融資を発表しました。2023年9月には、欧州チップ法として知られる規則（EU）2023/1781が施行され、半導体の生産能力と供給の強靭性を強化するための欧州の枠組みが確立されました。これらのプログラムにより、時間の経過とともに認定済みの供給選択肢が広がる可能性があります。ただし、新設工場が既存のアジアの生産能力と代替可能になるには、プロセス移管、顧客認定、歩留まりの安定化を完了する必要があります。

政府のインセンティブは、生産能力が構築される場所を変える可能性がありますが、台湾、韓国、その他の既存の製造集積地が蓄積してきた運用上の優位性をなくすものではありません。TSMCの2024年の売上構成では、HPCが連結売上高の51%を占め、7nm-and-below技術がウェハー売上高の69%を占めており、最先端ノードの配分がファウンドリと顧客の双方にとって商業上重要になっている理由が明確に示されています。したがって、生産能力の現地化は買い手にとって第二の課題を生み出します。それは、認定済みのすべての拠点が同一のコスト、歩留まり、パッケージングへのアクセス、技術導入時期を提供すると想定せずに、地理的に分散した供給を確保することです。

主要な成長要因

AIと高性能コンピューティングは、性能が重視されるプロセッサが利用可能な最先端ノードで生産能力を消費するため、ファウンドリ需要の構成を変化させている。TSMCの3nmおよび5nm技術は、2024年第4四半期のウェハー売上高のそれぞれ26%および34%を占めた。その結果生じる需要は、従来の民生用電子機器需要よりも集中度が高い。顧客は、限られた数の認定済みプロセスへのアクセス、先端パッケージング能力、予測可能な量産立ち上げスケジュールを同時に必要としている。

自動車の電動化は、ファウンドリ基盤の異なる領域を支えている。車両のパワートレイン、バッテリー管理システム、センサー、マイクロコントローラーは幅広いプロセス範囲を使用し、最新のロジック微細化よりも、実績のある成熟ノードおよび先端ノードが選好される場合が多い。TSMCのJASMの熊本拠点は、22／28nmおよび12／16nmプロセスを用いた量産を開始した。一方、第2工場は2027年末までに操業を開始する計画である ^{[3]Taiwan Semiconductor Manufacturing Company, JASM Set to Expand in Kumamoto Japan, February 2024, pr.tsmc.com}。この投資は、対象デバイスが最先端ノードを必要としない場合でも、自動車サプライチェーンのレジリエンス強化によって、地域的に分散した生産能力への需要が生み出されていることを示している。

通信分野の需要には、5Gインフラ、光ネットワーク、RF部品、データセンター間接続が含まれる。この組み合わせは、AIインフラの構築により、アクセラレーター需要と並行してネットワーク要件も高まるため、商業的に重要である。先端ノードのネットワークASICは演算用シリコンと生産能力を競合する一方、RFおよびインフラ向けチップは、より成熟したノードにおける専用プロセスプラットフォームに依存している。その結果、通信分野の成長は単一の技術層ではなく、複数のファウンドリビジネスモデルを支えている。

プロセス移行自体も、引き続き売上高の成長要因となっている。新たなトランジスター構造と厳格化された設計ルールにより、ウェハー1枚当たりに必要な成膜、エッチング、リソグラフィー、検査、プロセス制御の要件が増加する。SEMIは、設備投資の拡大と技術投資を背景に、世界の半導体製造装置売上高が2025年に1,255億米ドルに達すると予測した ^{[4]SEMI, SEMI Reports Global Total Semiconductor Equipment Sales Forecast to Reach $125.5 Billion in 2025, July 2025, semi.org}。ファウンドリレベルでは、これにより資本集約度が高まり、新たなノードの認定が可能な工場と、確立された特殊プロセスに注力する工場との格差が拡大する。

ファブレスモデルは、設計企業が製造インフラを複製することなく新製品を追求できるようにすることで、この需要基盤を拡大している。TSMCは2024年に、288のプロセス技術を用いて522社の顧客向けに11,878製品を製造した。この幅広い対応力により、外部委託は短期的な生産能力判断を超えて、より持続的なものとなっている。設計企業は、電力、コスト、無線周波数、アナログ、演算に関する要件に応じてプロセス技術を選択でき、ファウンドリは多様な顧客ポートフォリオ全体で固定製造費を分散できる。

主な抑制要因

最先端製品の生産には、施設、プロセス開発、先端リソグラフィ、歩留まり改善への継続的な投資が必要となる。TSMCが2024年に投じた 297.6億米ドルの設備投資は、主要ファウンドリーがプロセス技術のリーダーシップを維持するために必要とする投資規模を示している。これらの投資は一度限りの取り組みではなく、継続的に実施される。新たなノードごとに、新しい装置構成、材料統合、製造管理手法が必要となる可能性があるためである。このことは、特に顧客が同一の技術とパッケージングの組み合わせを求める場合に、需要に対して能力増強の時期が遅れるリスクを高める。

輸出規制は、世界の最先端ノードのエコシステムと中国国内の製造基盤との分離をさらに強めている。2024年12月、米国商務省産業安全保障局は、半導体製造装置の24カテゴリーおよびソフトウェアツールの3カテゴリーを対象とする規制を発表するとともに、中国（PRC）の140団体をエンティティ・リストに追加した。これらの措置は先端生産に必要な投入財へのアクセスを制限する可能性がある一方、国内代替の促進や成熟ノードの生産能力への追加投資も促している。

SMICは、2024年の売上高が前年比27%増の 80.3億米ドルとなり、年末時点の月間生産能力が 948,000 8-inch-equivalent枚のウェハーに達したと報告した。同社の業績は、技術規制下においても成熟ノードの需要が依然として大きいことを示している。同時に、同社は成熟ノード市場における需給圧力の可能性を指摘しており、ファウンドリー市場全体の成長を、すべてのノードカテゴリーで一様に価格競争力が高まることと解釈すべきではない理由を示している。

2024年12月の米国の輸出規制措置は、中国における特定の製造装置およびソフトウェアへのアクセスを制限することで、こうした分断を長期化させている。サプライヤーと購入企業にとって、これによりノード別の調達戦略の価値が高まっている。総ウェハー生産能力だけを基準とする調達アプローチでは、必要な時期に、必要なプロセス技術、地域要件への適合性、自動車向け認定、パッケージングの供給経路をサプライヤーが提供できるかどうかを十分に考慮できない可能性がある。

半導体ファウンドリー市場のセグメント分析

設備タイプ別

ウェハー処理装置は、成膜、リソグラフィ、エッチング、イオン注入、洗浄に用いる装置が、生産能力とプロセス性能の双方を決定するため、ファウンドリーの運営において依然として最大の設備需要を占めている。SEMIは、ファウンドリーおよびロジック向けウェハーファブ装置への投資額が、2025年に 648億米ドル、2026年に 690億米ドルに達すると予測した。先端ノードへの移行により、新たなデバイス構造が工程数を増加させ、許容されるプロセス変動幅を狭めるため、この需要は一段と強まっている。

プロセスフローが長期化し、許容される汚染レベルが低下するにつれて、ウェハー搬送および自動化装置の重要性は高まっている。自動マテリアルハンドリング、FOUP搬送、ロボット搬送システムは、ウェハーの手動搬送を減らし、工程間の再現性の維持に寄与する。これらの装置は、装置稼働率の向上と低欠陥率が先端ノードのファブの経済性に不可欠な場合に、最も高い価値を発揮する。

計測・検査装置は、単なる最終品質管理ではなく、歩留まり改善に向けた学習を支援する。微細化が進むと、オーバーレイ、線幅、膜厚、欠陥密度のばらつきが累積し、材料歩留まりの損失につながる可能性がある。そのため、ファウンドリはインライン計測・検査を活用して、相当数のウェハーに影響が及ぶ前にプロセスドリフトを特定している。このため、計測装置への投資は、ノードの複雑性および量産立ち上げリスクと密接に結び付いている。

AIシステムにおいて異種集積の重要性が高まるなか、組立・パッケージング・テスト装置の重要性も増している。SEMIによると、2024年の組立・パッケージング装置の売上高は25.4%増加し、テスト装置の請求額は20.3%増加した。先端パッケージングでは、ロジックダイ、高帯域幅メモリー、専用コンポーネントを組み合わせることができるため、前工程のウェハー製造に加え、後工程の生産能力と装置の利用可能性が商業面でより重要になっている。

技術ノード別

最先端ノード（≤7 nm）の市場規模は、2025年の432億7,000万米ドルから2035年には1,503億米ドルに拡大し、年平均成長率（CAGR）は約13.2%になると予測される。この区分は、先端リソグラフィー、複雑なトランジスターアーキテクチャ、集中的な歩留まり管理によって特徴付けられる。TSMCの 7nm-and-below テクノロジーは、2024年にウェハー売上高の69%を生み出しており、最先端製造が最大手専業ファウンドリの売上構成の中核となっていることを示している。

先端ノード（10nm-22nm）の市場規模は、2025年の552億7,000万米ドルから2035年には1,806億米ドルに拡大し、年平均成長率（CAGR）は約12.6%になると予測される。これらのノードは、大幅な電力・性能向上が求められる一方、最先端ノードのコストを正当化できない用途に対応しており、接続機器、ディスプレイドライバー、一部の自動車システム、低消費電力コンピューティング、産業用デバイスなどが含まれる。GlobalFoundriesは、12 nm FinFETおよび22FDX FD-SOIテクノロジーを差別化プラットフォーム・ポートフォリオの一部として位置付けており ^{[5]GlobalFoundries Inc., GlobalFoundries Reports Fourth Quarter 2024 and Fiscal Year 2024 Financial Results, February 2025, gf.com}、この区分において、特定の機能に最適化されたプロセスが果たす役割を反映している。

成熟ノード（≥28 nm）の市場規模は、2025年の642億米ドルから2035年には1,778億4,000万米ドルに増加し、年平均成長率（CAGR）は約10.7%になると予測される。成長率が低いからといって、重要性が低下しているわけではない。成熟プロセスは、アナログ、ミックスドシグナル、電源管理、RF、マイクロコントローラー、産業用、自動車向けの用途に不可欠であり、これらの用途では、トランジスター密度よりも信頼性、長寿命、用途特有の機能が重視される場合がある。ただし、中国における生産能力の増強により、標準化された成熟ノードのカテゴリーでは、より強い競争圧力が生じる可能性がある ^{[6]Semiconductor Manufacturing International Corporation, SMIC Announces 2024 Annual Results, March 2025, smics.com}。

ウェハーサイズ別

300 mm区分の市場規模は、2025年の1,069億4,000万米ドルから2035年には3,446億4,000万米ドルに拡大し、年平均成長率（CAGR）は約12.4%になると予測される。大型ウェハーは1回の処理サイクル当たりのダイ生産量を増加させ、大量生産されるロジック製品の単位当たり経済性の改善を支える。この規格は先端ノード製造の中核であり、高価値のコンピューティングおよびメモリーコンポーネントを複雑なアセンブリーに統合するウェハーレベルパッケージングにおいても、重要性が高まっている。

200mmセグメントは、2025年の558億米ドルから2035年までに1,640.9億米ドルへ、年平均成長率（CAGR）約11.4%で拡大すると予測される。アナログ、パワー、RF、MEMS、SiC、特殊用途デバイスにおいて、引き続き重要な位置を占める。同セグメントの商業的な位置付けは、長期にわたり使用される製造装置基盤と、安定したプロセスを求める顧客ニーズに支えられている。特に、自動車および産業分野のサプライチェーンでは、設計ライフサイクルが民生用電子機器を上回る場合がある。

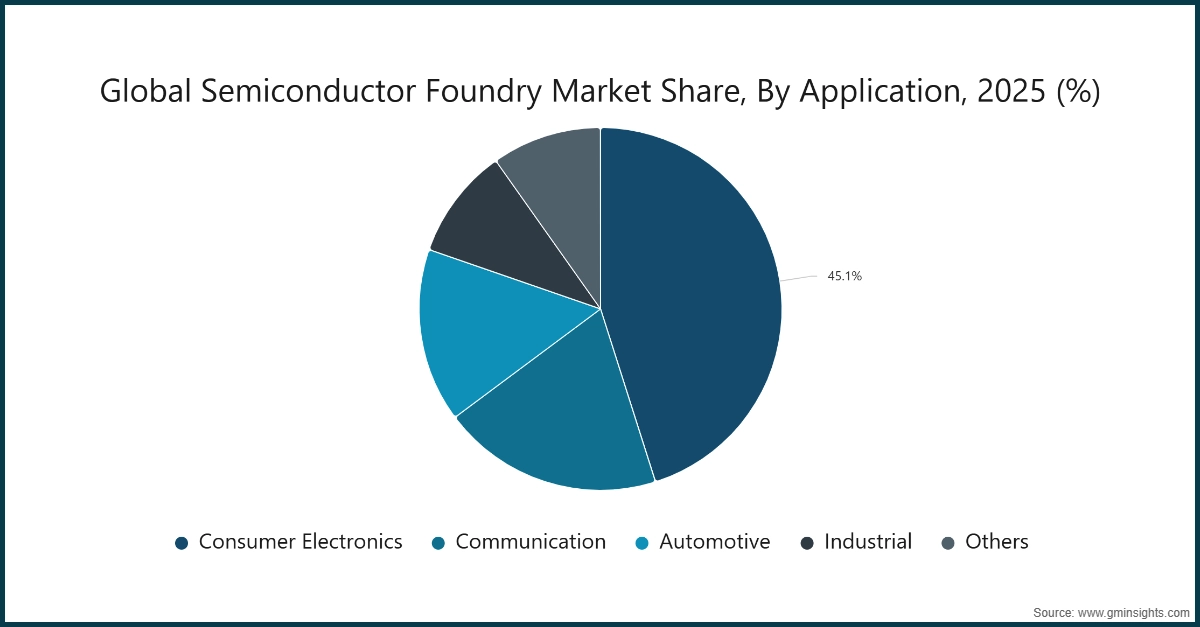

用途別

民生用電子機器は、2025年の733.1億米ドルから2035年までに2,096.9億米ドルへ、年平均成長率約11.1%で拡大すると予測される。スマートフォン、コンピューター、ウェアラブル機器、コネクテッドデバイスが幅広いウェハ需要を支えているが、在庫循環が短期的な発注に影響を及ぼす可能性がある。TSMCは、2024年の売上高に占めるスマートフォンの割合が35%であったと報告しており、HPCが同社最大のプラットフォームとなるなかでも、モバイル向け半導体処理需要が引き続き重要であることを示している。

通信分野は、2025年の320.3億米ドルから2035年までに1,167.8億米ドルへ、年平均成長率約13.8%で拡大すると予測される。5Gインフラ、光ネットワーク、RFコンポーネント、データセンター相互接続用シリコンが成長を支えている。同分野の需要は、最先端ネットワークASICから特殊用途RFプロセスまで広範に及ぶため、最先端プロセスと差別化された成熟ノードの双方を手掛けるファウンドリーに機会をもたらしている。

自動車分野は、2025年の253.0億米ドルから2035年までに866.8億米ドルへ、年平均成長率約13.0%で拡大すると予測される。電動化によりパワーデバイスやバッテリー管理チップの需要が拡大する一方、ADASや車載コンピューティングが、より高性能なロジックへの需要を生み出している。自動車関連の顧客は、JASMによる日本での生産能力拡張が示すように、プロセスの継続性、製品サポートの長期性、地理的な供給レジリエンスも重視している。

産業用途は、2025年の160.9億米ドルから2035年までに433.4億米ドルへ、年平均成長率約10.4%で拡大すると予測される。モーター制御、工場自動化、エネルギー変換、センサー、電力管理が、成熟プロセス技術および特殊用途プロセス技術への需要を支えている。GlobalFoundriesは、最先端層での直接競争ではなく、差別化されたプラットフォームを通じて産業市場を対象としている。

その他の用途は、2025年の160.0億米ドルから2035年までに522.5億米ドルへ、年平均成長率約12.5%で拡大すると予測される。このグループには、航空宇宙、防衛、医療、より広範なデータインフラの需要が含まれる。これらの分野では、積極的なノード移行よりも、安定した供給、製品ライフサイクルの長期性、管理された製造環境が重視される場合がある。

通信分野と自動車分野は、それぞれ約13.8%および13.0%の成長が予測されており、この相違を示している。通信需要では、先進ロジックまたはRFプラットフォームへの迅速なアクセスが求められることが多いのに対し、自動車需要は、長期にわたる認定サイクルと供給の継続性によって左右される。この違いにより、最先端ファウンドリー、特殊用途プロセスのサプライヤー、地域の自動車向けメーカーが、均一な製造戦略へ収斂するのではなく、階層化された競争構造のなかで共存する形が有利となる。

半導体ファウンドリー市場の地域別分析

北米

北米市場は、2025年の481.0億米ドルから2035年には1,638.6億米ドルに拡大し、年平均成長率（CAGR）は約13.2%になると予測される。市場拡大の背景には、米国の政策支援とファブレス半導体設計企業の集積がある。TSMC Arizonaは、計画中のフェニックス施設を支援するため、最大66億米ドルの直接 funding と最大50億米ドルの融資を含むCHIPSインセンティブの助成を受けた^{[7]U.S. Department of Commerce, Biden-Harris Administration Announces CHIPS Incentives Award with TSMC Arizona to Secure U.S. Leadership in Advanced Semiconductor Technology, November 2024, commerce.gov}。Samsungも、テキサス州での製造能力拡張に向け、最大47.45億米ドルの予備的なCHIPS助成を受けた。

北米の半導体設計企業が先端ノードのウエハー需要の大きな割合を占めているため、同地域の需要基盤は戦略的に重要である。TSMCによると、2024年の売上高の70%は顧客所在地ベースで北米が占めた。そのため、国内の新たな生産能力により、一部顧客の物流面および地政学的なリスクへのエクスポージャーが低下する可能性がある。ただし、需要が新拠点へ移行するペースは、認定および製品移管の要件によって決まる。

欧州

欧州市場は、2025年の310.5億米ドルから2035年には889.2億米ドルに拡大し、年平均成長率（CAGR）は約11.2%になると予測される。EU Chips Actは、域内の半導体能力強化に向けた政策枠組みを提供している^{[8]EUR-Lex, Regulation (EU) 2023/1781 of the European Parliament and of the Council of 13 September 2023 Establishing a Framework of Measures for Strengthening Europe's Semiconductor Ecosystem, September 2023, eur-lex.europa.eu}。欧州の機会は、自動車、産業、電力および特殊用途向け技術に集中しており、アジアの最先端ノード製造基盤を直ちに置き換えることにあるわけではない。

TSMC、Bosch、Infineon、NXPは、ドレスデンでEuropean Semiconductor Manufacturing Companyの合弁会社を設立し、自動車および産業用途向けの生産能力を構築している。このアプローチは欧州の需要構成に合致している。域内の顧客は、22nmや28nmなどの認定済みノードについて供給の確実性を重視しており、プロセスの信頼性と長期的な供給可能性が、最新のトランジスタアーキテクチャへのアクセスよりも重要になる場合が多い。

アジア太平洋

アジア太平洋地域は引き続き最大の地域市場であり、2025年の616.8億米ドルから2035年には1,985.7億米ドルに拡大し、年平均成長率（CAGR）は約12.6%になると予測される。台湾、韓国、中国、日本は、世界のウエハー製造、製造装置調達および技術開発の中核であり続けている。同地域では、先端ロジックの生産能力に加え、成熟ノード、パッケージング、ディスプレイドライバー、パワーデバイスおよび特殊プロセスの生産も大きな規模で行われている。

中国の製造基盤は、先端製造装置への規制があるにもかかわらず、拡大を続けている。SMICは、2024年の売上高が80.3億米ドルに達し、end-2024月間生産能力が948,0008-inch-equivalentウエハーであると報告した。SEMIによると、中国は2024年においても半導体製造装置の最大市場であり、装置販売額は495億米ドルに上った。この規模は国内の生産能力を支えている一方、特定の先端投入材に対する規制や成熟ノードの供給過剰リスクが、中国のファウンドリー業界全体の収益性を複雑にしている。

日本は、熊本でのJASMの事業を通じて役割を強化している。第1工場は2024年に量産を開始し、第2工場は2027年末までの稼働が計画されている。

インドでは、内閣が 2024年2月に3件の半導体プロジェクトを承認した。これには、PSMC と提携する Tata Electronics のドレラ半導体工場、アッサム州の組立・テスト施設、Renesas と Stars Microelectronics が関与する CG Power の施設が含まれる。これらのプロジェクトによりアジア太平洋地域の供給体制は広がるが、短期的な貢献度は、建設の遂行、技術移転、顧客認定、人材育成に左右される。

ラテンアメリカ

ラテンアメリカ市場は、2025年の 129億米ドルから 2035年には 347億8,000万米ドルへ拡大し、年平均成長率（CAGR）は約 10.6%になると予測される。同地域は、主要なウェハー製造拠点というよりも、主に需要市場およびエレクトロニクス製造市場として位置付けられる。ブラジルの民生用電子機器生産と、メキシコの北米自動車サプライチェーンへの統合が、成熟ノードのロジック半導体、アナログ半導体、電源管理半導体、自動車向け部品の需要を支えている。

メキシコでは、自動車の組立と部品製造が地域需要を米国およびアジアのファウンドリー生産に結び付けているため、自動車向け半導体の調達において特に重要性が高い。商業機会は、先端ノードの国内ファウンドリー能力を急速に構築することよりも、サプライチェーンの統合、設計支援、部品の供給可能性にある。

中東・アフリカ

中東・アフリカ市場は、2025年の 90億1,000万米ドルから 2035年には 226億1,000万米ドルへ拡大し、年平均成長率（CAGR）は約 9.8%になると予測される。需要は、デジタルインフラ、通信、クラウド施設、産業の近代化、民生用電子機器と結び付いている。同地域の国内ファウンドリー能力は限られているため、予測期間においては、国内でのウェハー生産よりも、調達の信頼性と国際的に認定された供給へのアクセスが重要となる。

サウジアラビアと UAE は、データセンターおよびデジタルサービスへの継続的な投資から恩恵を受ける可能性が高い。一方、南アフリカの需要は、産業、金融テクノロジー、通信用途との結び付きがより強い。これらの市場では、確立された世界の製造拠点に対する即時の代替拠点を構築するよりも、成熟技術から先端技術までの各カテゴリーで輸入半導体が選好されると見込まれる。

地理的に分散した施設であっても、同等のプロセス性能、パッケージングへのアクセス、顧客認定状況を示す必要がある点が、事業上の緊張を生んでいる。TSMC Arizona に対する米国の支援、Samsung のテキサス州での拡張、欧州で自動車用途に重点を置くドレスデンの取り組み、日本における JASM の拡張は、新たな調達ルートを生み出す一方、顧客には、より複雑な製品移管と供給配分の判断への対応を求める。したがって、地域戦略は、生産能力が制約される前に、技術ノードの要件と供給レジリエンスの目標を整合させられる企業にとって、最も重要となる。

半導体ファウンドリー市場のシェアと競争環境

競争は、単一の規模指標ではなく、明確に異なる製造上のポジションを軸に展開されている。TSMC は、先端ノード製造、幅広い顧客基盤、積極的な設備投資を通じて、専業ファウンドリーモデルをリードしている。2024年の実績には、連結売上高 900億8,000万米ドル、設備投資額 297億6,000万米ドル、288のプロセス技術を通じて提供した 522社の顧客が含まれます。同社は台湾に中核技術基盤を維持しながら、アリゾナ州および熊本県での海外プロジェクトによって製造拠点を拡大しています。

Samsung Foundryは先端領域における主要な代替サプライヤーであり、最大 47億4,500万米ドルのCHIPSインセンティブ支援を受けたテイラーおよびオースティンのプロジェクトを通じて、米国での事業基盤を拡大しています ^{[9]U.S. Department of Commerce, Biden-Harris Administration Announces CHIPS Incentives Award with Samsung Electronics to Solidify U.S. Leadership in Leading-Edge Semiconductor Production, December 2024, commerce.gov}。Intel Foundryは、Intel 18AおよびIntel 3の製品群により外部ファウンドリ顧客の獲得を目指しており、先端ロジック分野における新たなサプライヤーとなる可能性を生み出しています。両社にとっての商業上の課題は、技術ロードマップを、再現性のある量産、顧客からの信頼、エコシステムの支援へと結び付けることです。

SMICとHua Hong Semiconductorは、特に成熟プロセスおよび特殊プロセスの分野で、中国国内の製造需要に対応しています。SMICの2024年の売上高成長と生産能力拡大は国内需要の規模を示す一方、輸出規制は一部の先端製造投入財へのアクセスを制約し続けています。Nexchipも、ディスプレイドライバーおよび電源管理用途における成熟ノード需要に対応しています。

GlobalFoundries、UMC、Tower Semiconductor、VIS、PSMC、Dongbu Hitek、X-FAB Silicon Foundriesは、差別化された技術、特殊プロセス、地域別の製造拠点、用途別の認定を通じて競争しています。GlobalFoundriesは2024年度に 67億5,000万米ドルの売上高と 21億2,400万 300mm-equivalent枚のウェハー出荷を報告しました。同社の技術ポートフォリオには、12nm FinFET、22FDX FD-SOI、スマートカード、シリコンフォトニクスの各プラットフォームが含まれており、先端領域での規模が主要な購買基準ではない場合に、専門的なプロセス能力が優位性を持つことを示しています。

競争企業には、製造資産と戦略的なファウンドリ関係を有するIDMも含まれます。NXP Semiconductors、ON Semiconductor、Renesas、STMicroelectronics、Texas Instruments、Microchip Technologyは、自動車、産業、アナログ、電力、組み込み処理の各市場に参入しており、製造管理、供給継続性、用途に関する専門知識が調達先の意思決定に影響を与えています。NXPはドレスデンのESMC合弁事業に参加しており、RenesasはインドのCG Power半導体プロジェクトに関与しています。

最近の業界動向

TSMCアリゾナ州の先端ノード生産 — 2025年

TSMCのアリゾナ州初のファブは、2025年に4nmの生産を開始しました。同拠点は、最大 66億米ドルの直接助成金と最大 50億米ドルの融資による米国CHIPSインセンティブ支援を受けた、計画中の3拠点のファブ投資の一部です。

SMIC年次業績 — 2025年3月

SMICは、2024年の売上高が 80億3,000万米ドルとなり、前年同期比27%増加したと発表しました。また、2024年末時点の月間生産能力として 948,000 8-inch-equivalent枚のウェハーを報告しました。
