Markt für Anlagen zur Atomlagenabscheidung (ALD) Größe und Anteil 2026-2035

Marktgröße für Anlagen zur Atomlagenabscheidung (ALD)

Der globale Markt für Anlagen zur Atomlagenabscheidung wurde 2025 mit 4,7 Milliarden USD bewertet und wird voraussichtlich 2026 5,2 Milliarden USD sowie bis 2035 13,2 Milliarden USD erreichen, was im Zeitraum 2026–2035 einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 10,9 % entspricht.

Die Nachfrage nach ALD wird zunehmend von der Prozessintensität und nicht allein vom Wachstum der Waferstarts bestimmt. Die sequenziellen, selbstbegrenzenden Oberflächenreaktionen ermöglichen eine präzise Schichtdickenkontrolle und eine konforme Beschichtung von eingeschlossenen Strukturen mit hohem Aspektverhältnis, wie sie durch Gate-All-Around- (GAA-)Logik, 3D-NAND, fortschrittliche DRAM- und Leistungshalbleiterarchitekturen entstehen. Diese Anwendungen lassen sich mit Abscheideverfahren mit direkter Sichtlinie nur schwer bedienen und überschreiten häufig die Konformitätsgrenzen herkömmlicher CVD-Verfahren.^{[1]IOP Publishing, Review of Plasma-Enhanced Atomic Layer Deposition: Technical Enabler of Nanoscale Device Fabrication, 2014, iopscience.iop.org}

Die Chancen im Halbleiterbereich werden durch spezifische Technologiewechsel zusätzlich gestärkt. ASM identifizierte GAA- und Investitionen in Speicher mit hoher Bandbreite als Faktoren für den Auftragseingang im vierten Quartal 2024, während das von ALD geprägte Gerätegeschäft des Unternehmens 2024 währungsbereinigt um 9 % wuchs.^{[2]ASM International N.V., Q4 and FY 2024 Results Investor Presentation, February 2025, asm.com} Das Molybdän-ALD-System ALTUS Halo von Lam Research ging für 3D-NAND-Anwendungen in die Volumenproduktion über und verdeutlicht, wie ALD über dielektrische Schichten hinaus in kritische Metallisierungsschritte für höhere Speicherstapel vordringt. Öffentliche Anreizprogramme für die Halbleiterindustrie schaffen eine zweite Nachfrageschicht, indem sie neue Kapazitäten für Wafer, Packaging und Substrate in Nordamerika und Europa unterstützen.

ALD adressiert auch Anwendungen außerhalb der fortschrittlichsten Logikfertigung. Die plasmaunterstützte ALD kann die dielektrischen Eigenschaften von 4H-SiC-Leistungshalbleitern verbessern, bei denen die Integrität der Schicht und die Qualität der Grenzfläche das Durchbruchverhalten und die Leckstromeigenschaften beeinflussen. In der Energiespeicherung haben ALD-Beschichtungen auf Kathodenmaterialien unter Hochspannungsbedingungen einen verbesserten Kapazitätserhalt und einen höheren anfänglichen coulombschen Wirkungsgrad gezeigt. Diese Anwendungsfälle erweitern die Gerätebasis, obwohl sich ihre kommerziellen Anforderungen erheblich von denen der Front-End-Halbleiterfertigung unterscheiden.

Das zentrale Spannungsfeld des Marktes besteht zwischen der wertintensiven, qualifikationsintensiven Nachfrage aus der Halbleiterindustrie und großflächigeren Anwendungen, die eine andere Kostenstruktur erfordern. Modernste Fertigungsanlagen profitieren von Prozesskontrolle, Schichtqualität und der Fähigkeit zur gemeinsamen Entwicklung, während Batterien, Displays, Photovoltaik und flexible Elektronik stärker von Durchsatz, Vorläufereffizienz und Linienintegration abhängen. Lieferanten, die kritische Positionen in Halbleiterprozessen sichern und gleichzeitig kommerziell tragfähige Architekturen mit hohem Durchsatz entwickeln können, haben Zugang zum breitesten Wachstumspotenzial.

Der Markt wird nach Anlagentyp, Technologietyp, Wafergröße, Anwendung und Endnutzerbranche analysiert. Zu den Anlagentypen gehören Einzelwafer-, Batch-, räumliche und Rolle-zu-Rolle-(R2R)-ALD-Systeme. Die Technologieabdeckung umfasst thermische ALD und plasmaunterstützte ALD (PEALD). Die Abdeckung nach Wafergröße umfasst 300-mm-, 200-mm- und Substrate unter 200 mm.

Zu den Anwendungen zählen Logik- und Speicherbauelemente, MEMS und Sensoren, Leistungselektronik, Optoelektronik sowie Energiespeicherung. Zu den Endnutzern zählen Halbleiterhersteller, Hersteller von Elektronik und Optoelektronik, Energie- und Batteriehersteller, Forschungseinrichtungen sowie sonstige Anwender. Die geografische Abdeckung umfasst Nordamerika, Europa, den Asien-Pazifik-Raum, Lateinamerika sowie den Nahen Osten und Afrika.

Zentrale Treiber

Fertigung mit fortschrittlichen Strukturgrößen und Einführung von GAA. GAA-Transistoren erfordern konforme High-k-Dielektrika, Grenzflächenschichten und Metallfilme zur Einstellung der Austrittsarbeit rund um nanosheetbasierte Kanäle. Die Prozessanforderung besteht nicht lediglich in dünneren Schichten, sondern in der gleichmäßigen Schichtbildung auf Oberflächen, die zunehmend umschlossen und topografisch komplex sind. Die Auftragsaktivität von ASM im Jahr 2024 spiegelte diesen Übergang wider; dabei wurde die GAA-bezogene Nachfrage neben Investitionen in High-Bandwidth-Memory identifiziert. Neue Fertigungskapazitäten für 300-mm-Wafer, die durch US-Anreize für die Halbleiterindustrie unterstützt werden, bieten einen weiteren Weg von Technologiefahrplänen zur Beschaffung von Anlagen.^{[3]U.S. Department of Commerce, CHIPS Incentives Program Award Announcements, 2024-2025, commerce.gov[4]Texas Instruments Incorporated, Texas Instruments Announces Award Agreement for CHIPS and Science Act Funding, December 2024, ti.com}

Leistungselektronik und Halbleiter mit großer Bandlücke. ALD gewinnt für die Herstellung von SiC und GaN zunehmend an Bedeutung, da die Zuverlässigkeit der Dielektrika bei hohen elektrischen Feldstärken die Ausbeute und Lebensdauer der Bauelemente direkt beeinflusst. Eine Studie zum Vergleich von thermisch und plasmaunterstützt abgeschiedenem Al₂O₃ auf 4H-SiC berichtete unter den angegebenen Bedingungen über bessere Durchbruchseigenschaften und geringere Leckströme beim plasmaunterstützten Verfahren. Dies eröffnet PEALD-Anbietern ein technologiespezifisches Potenzial, da Hersteller von Leistungshalbleitern Prozessfenster anstreben, die Grenzflächenqualität, thermische Budgets und Produktionsdurchsatz ausbalancieren.

High-k-Dielektrikummaterialien. High-k-Schichten bleiben für die Skalierung von zentraler Bedeutung, da sie eine physisch dickere Isolierschicht bei gleichzeitig geringer äquivalenter Oxiddicke ermöglichen. Das reaktionskontrollierte Wachstum von ALD unterstützt die Anforderungen an Schichtdicke und Konformität, die mit fortschrittlichen Gate-Stacks und Spacer-Anwendungen verbunden sind. Die kommerzielle Folge ist, dass die Abscheidungsanlage anhand der elektrischen Leistung und der Ausbeute qualifiziert wird, wodurch die Wechselkosten steigen, sobald eine Prozessrezeptur die Volumenproduktion erreicht.

Ausbau von 3D-NAND und DRAM. Die Skalierung von Speichern erhöht die Anzahl der Abscheidungs- und Metallisierungsprozesse, die auf jedem Wafer durchgeführt werden. Lams ALTUS Halo wurde für Molybdän-ALD-Anwendungen in den Bereichen 3D-NAND, 4F²-DRAM und GAA-Logik eingeführt. Das Unternehmen erklärte, dass die Plattform bei führenden 3D-NAND-Herstellern in Korea und Singapur in die Serienproduktion eingegangen ist. Mit dem Hinzufügen vertikaler Schichten bei Speicherarchitekturen kann die Nachfrage nach Anlagen steigen, selbst wenn die Zahl der Waferstarts vergleichsweise stabil bleibt, da der Prozessaufwand pro Wafer zunimmt.

Nachfrage nach konformen Beschichtungen in komplexen Strukturen. ALD wird eingesetzt, wenn die Kontinuität des Films auf vertieften, strukturierten oder thermisch empfindlichen Oberflächen gewährleistet werden muss. PEALD ist besonders für Abscheidungssequenzen bei niedrigeren Temperaturen und Integrationsschritte in der Halbleiterfertigung relevant, die durch thermische Budgets im Backend begrenzt sind. Die Centris-Spectral-SiN-Plattform von Applied Materials wurde für die Skalierung von 3D-NAND eingeführt. Dabei soll eine kontrollierte konforme Abscheidung von Siliziumnitrid die Schwankungen zwischen einzelnen Zellen in höheren Strukturen verringern.

Zentrale Hemmnisse

Hohe Investitionskosten. Industrielle ALD-Systeme verbinden Vakuumtechnik, die präzise Zufuhr von Vorstufen, Plasmatechnik bei PEALD-Konfigurationen, Kontaminationskontrolle und fortschrittliche Automatisierung. Diese Anforderungen können die Qualifizierung und den Betrieb von Anlagen für kleinere Hersteller, den Übergang von der Forschung zur Produktion und Anwendungen an ausgereiften Technologieknoten erschweren, wenn ein neuer ALD-Schritt keinen ausreichenden zusätzlichen Bauteilwert schafft. Die Hürde ist niedriger, wenn ALD für die elektrische Leistung oder die Ausbeute unverzichtbar ist. Sie bleibt jedoch relevant, wenn ein weniger präzises Abscheideverfahren die Spezifikationen des Endprodukts erfüllen kann.

Langsame Abscheideraten. Die alternierende Vorstufen- und Spülsequenz der konventionellen ALD ist die Grundlage ihrer Präzision, begrenzt jedoch die Abscheidegeschwindigkeit im Vergleich zu kontinuierlichen Abscheideverfahren. Spatial ALD mindert diese Einschränkung, indem die Reaktanten räumlich statt zeitlich getrennt werden und das Substrat kontinuierlich durch Reaktionszonen bewegt werden kann. Der Kompromiss ist anwendungsspezifisch: Spatial-Systeme mit hohem Durchsatz sind für großflächige Filme attraktiv, während tiefe Halbleiterstrukturen weiterhin die Konformität und Prozesssteuerung erfordern können, die mit konventioneller Vakuum-ALD verbunden sind.

Diese Unterscheidung erklärt, warum R2R-ALD voraussichtlich der größte und am schnellsten wachsende Anlagentyp sein wird und bis einschließlich 2035 mit einer CAGR von etwa 11,65 % wachsen dürfte. Diese Entwicklung bedeutet nicht, dass R2R-Plattformen Anlagen für einzelne Wafer an führenden Halbleiterknoten verdrängen werden. Vielmehr deutet sie auf parallele Nachfragesegmente hin: Halbleiterfabriken priorisieren qualifizierte Präzision, während Nutzer flexibler Substrate und großflächiger Anwendungen den Durchsatz bei der Flächenbeschichtung und die Wirtschaftlichkeit der Integration priorisieren.

Marktsegmentanalyse für Anlagen zur Atomlagenabscheidung (ALD)

Nach Anlagentyp

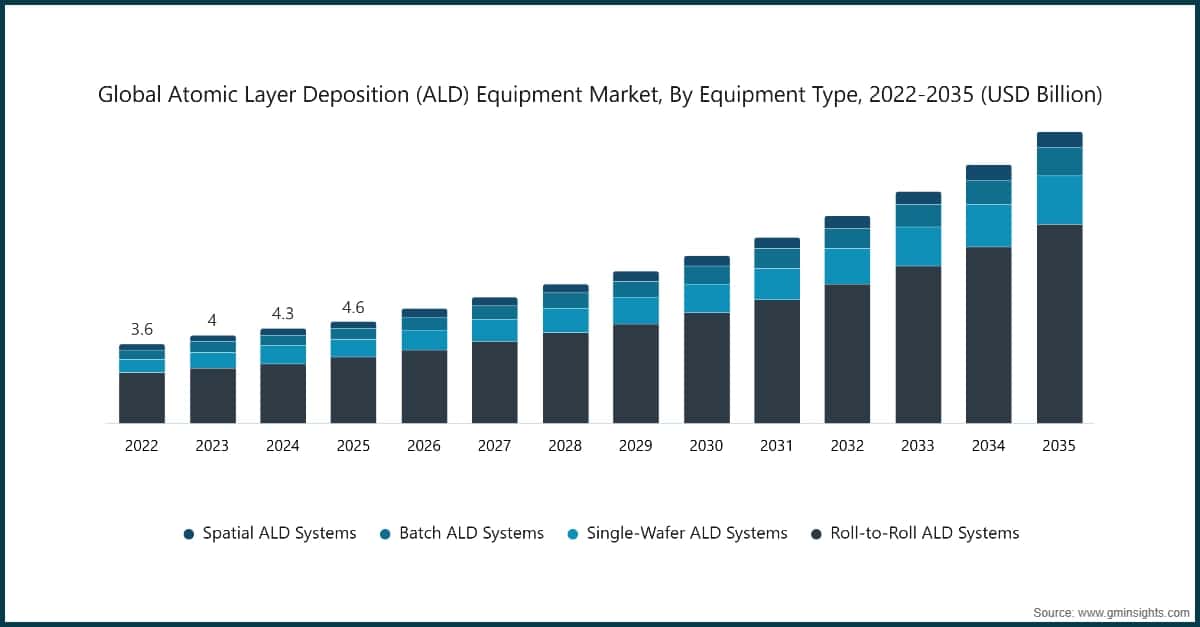

R2R-ALD-Systeme sind das größte Segment nach Anlagentyp und steigen von 3.027,85 Millionen USD im Jahr 2025 auf 9.006,84 Millionen USD bis 2035. Diese Systeme eignen sich für die kontinuierliche Verarbeitung flexibler Substrate und sind insbesondere für Barriereschichten, Photovoltaik, flexible Elektronik, die Verkapselung von Displays und Anwendungen zur Elektrodenbeschichtung relevant. Das Holst Centre hat Roll-to-Roll-Konfigurationen für räumliche ALD auf flexiblen Substraten demonstriert, einschließlich Anwendungen für Dünnschichtbatterien, optische Schichtstapel und Photovoltaik.^{[5]Holst Centre, Roll-to-Roll Spatial ALD for Thin-Film Applications, undated, holstcentre.com} Das Fraunhofer IVV hat zudem die Integration von räumlicher ALD bei Atmosphärendruck für funktionale Barriereschichten und flexible Produktionslinien beschrieben.^{[6]Fraunhofer IVV, Atomic Layer Deposition for Functional Films: Spatial ALD, undated, ivv.fraunhofer.de}

Einzelwafer-Systeme steigen von 831,75 Millionen USD im Jahr 2025 auf 2.175,97 Millionen USD bis 2035. Ihr Mehrwert liegt in der Prozessisolierung, der Kontaminationskontrolle und der Wiederholbarkeit von Prozessrezepten für ertragssensitive Anwendungen. Diese Fähigkeiten sind insbesondere für fortschrittliche Logik- und Speicheranwendungen sowie Bauelementstrukturen relevant, bei denen ein unzureichend kontrollierter Film mehrere nachgelagerte Prozessschritte beeinflussen kann.

Batch-Systeme steigen im Prognosezeitraum von 530,97 Millionen USD auf 1.258,70 Millionen USD. Sie bleiben dort relevant, wo mehrere Wafer unter vergleichbaren Bedingungen verarbeitet werden können, ohne die erforderlichen Filmspezifikationen zu beeinträchtigen. Ihre geringere Wachstumsrate gegenüber Einzelwafer-Systemen spiegelt die zunehmende Bedeutung der plasmaunterstützten Prozesskontrolle pro Wafer an den fortschrittlichsten Halbleiterknoten wider.

Systeme für räumliche ALD wachsen von 343,86 Millionen USD im Jahr 2025 auf 735,86 Millionen USD bis 2035. Ihre Fähigkeit, die purgebedingte Zeit zu verkürzen, unterstützt Anwendungen mit hohem Durchsatz und großer Fläche. Die Leistungsanforderungen bei tiefen Halbleiterstrukturen mit hohem Aspektverhältnis begrenzen jedoch die direkte Substitution herkömmlicher ALD in kritischen Front-End-Prozessen.

Nach Technologietyp

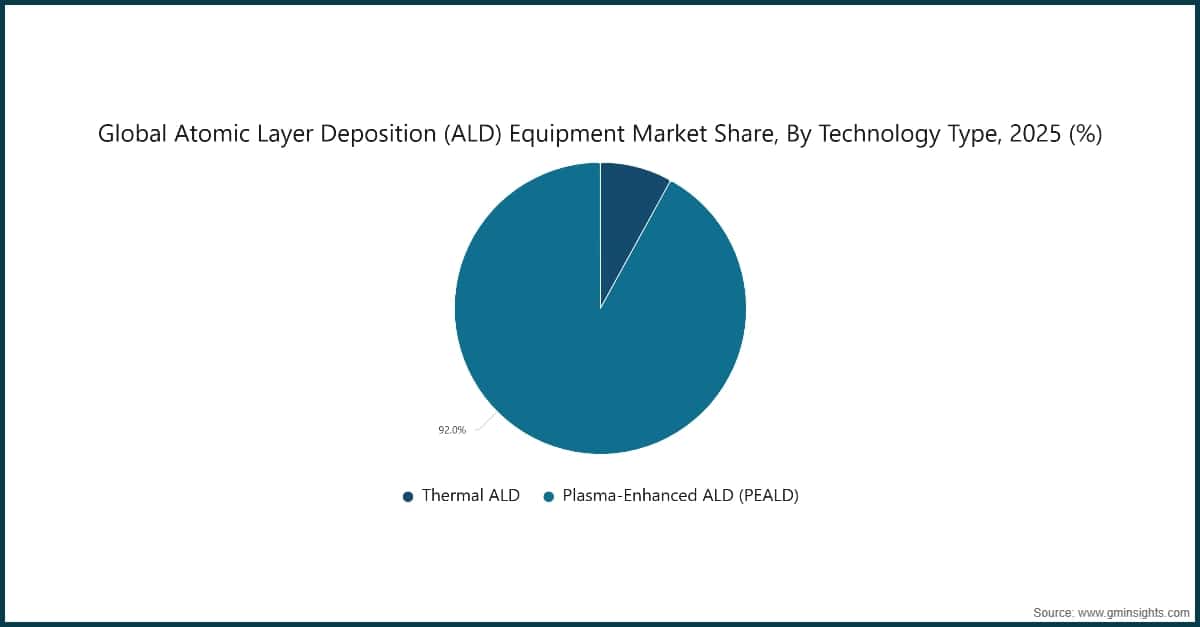

Auf PEALD entfallen 4.356,56 Millionen USD im Jahr 2025; bis 2035 wird ein Anstieg auf 12.308,16 Millionen USD prognostiziert. Durch Plasma erzeugte reaktive Spezies können eine Abscheidung bei niedrigeren Substrattemperaturen als bei thermischen Verfahren ermöglichen und dadurch die Kompatibilität mit temperaturempfindlichen Materialien und Integrationskonzepten für die Back-End-Fertigung erweitern. Die prognostizierte CAGR von etwa 11,08 % spiegelt die Bedeutung der Technologie für Anwendungen mit fortschrittlichen Dielektrika, Siliziumnitrid, Abstandshaltern und Passivierung wider.

Die thermische ALD wächst von 377,88 Millionen USD im Jahr 2025 auf 869,20 Millionen USD im Jahr 2035. Sie bleibt dort von Bedeutung, wo thermische Chemie, das Eindringen in tiefe Strukturen, die Reinheit des Films oder die Vermeidung einer Plasmaexposition entscheidend sind. Die CAGR von etwa 8,83 % deutet auf eine anhaltende Nachfrage hin, obwohl sich der Technologiemix in Teilen des Marktes für fortschrittliche Halbleiterknoten zugunsten plasmaunterstützter Verfahren verschiebt.

Nach Wafergröße

Die 300-mm-Kategorie bedient die kapitalintensive Logik- und Speicherchipfertigung, in der sich fortschrittliche Prozessknoten und ein hoher Waferdurchsatz konzentrieren und die Nachfrage nach ALD-Anlagen vorantreiben. GAA-Logik und vertikal skalierter Speicher erzeugen in diesem Format die höchste Prozessschrittintensität. Die 200-mm-Kategorie bleibt für analoge, Mixed-Signal-, MEMS-, HF- und zahlreiche Leistungshalbleiteranwendungen wichtig, da die bestehende Fertigungsinfrastruktur und die Produktwirtschaftlichkeit ihre weitere Nutzung unterstützen. Below-200-mm-Substrate dienen vor allem der Forschung, Verbundhalbleitern, der Pilotproduktion und der Fertigung von Spezialbauelementen.

Nach Anwendung

Die Leistungselektronik macht 2025 etwa 32 % des Marktes aus und ist damit das größte freigegebene Anwendungssegment. Die Bedeutung des Segments spiegelt die Rolle kontrollierter dielektrischer und passivierender Schichten in SiC- und GaN-Bauelementen wider, bei denen Grenzflächeneigenschaften die Zuverlässigkeit unter hohen Feldstärken beeinflussen. Logik und Speicher machen etwa 22 % des Marktes aus, unterstützt durch die Bildung von High-k-Metall-Gate-Strukturen, Spacer-Schichten, Gap-Fill-Prozesse und die Metallisierung fortschrittlicher Speicher. MEMS und Sensoren machen etwa 16 % aus und nutzen ALD für konforme Funktionsschichten und Passivierung auf komplexen mikromechanischen Strukturen.

Optoelektronik und Energiespeicherung sind sich entwickelnde Anwendungen ohne freigegebene Marktanteilswerte. ALD-Barriereschichten können die Verkapselung von Displays und optischen Bauelementen unterstützen, während Beschichtungen der Kathodengrenzflächen in der Batterieforschung eine verbesserte elektrochemische Stabilität gezeigt haben. Ihre kommerzielle Expansion wird davon abhängen, ob die Anbieter die Vorteile der Schichtleistung in kontinuierliche, kosteneffiziente Produktionsverfahren übertragen können.

Nach Endverbraucherbranche

Halbleiterhersteller bleiben die bedeutendste Gruppe der Endverbraucher, da Qualifizierungszyklen langwierig sind, die Platzierung von Anlagen einen hohen Wert hat und fortschrittliche Prozessübergänge mehrere ALD-Schichten hinzufügen können. Elektronik- und Optoelektronikhersteller setzen ALD bei Displays, in der Photonik, für Spezialbeschichtungen und in der Komponentenfertigung ein. Energie- und Batteriehersteller stellen eine wachsende Chance dar, da R2R- und räumliche Architekturen die Wirtschaftlichkeit der Beschichtung großer Elektrodenflächen verbessern können. Forschungseinrichtungen beschaffen weiterhin flexible Anlagen mit kleiner Stellfläche für die Materialentwicklung, Prozessvalidierung und die Herstellung spezieller Bauelemente.

Die freigegebenen Marktschätzungen zeigen diese Divergenz deutlich: R2R-Anlagen wachsen mit etwa 11,65 % und damit stärker als die für Einzelwafer-Systeme erwarteten 10,24 %, während PEALD mit etwa 11,08 % zunimmt und damit vor thermischem ALD mit etwa 8,83 % liegt. Spezialisierte Anbieter können daher in Anwendungen effektiv konkurrieren, in denen ihre Architektur zum Fertigungsmodell des Kunden passt, anstatt zu versuchen, das gesamte Leistungsspektrum etablierter Halbleiteranlagenhersteller nachzubilden.

Regionale Analyse des Marktes für Anlagen zur Atomlagenabscheidung (ALD)

Nordamerika

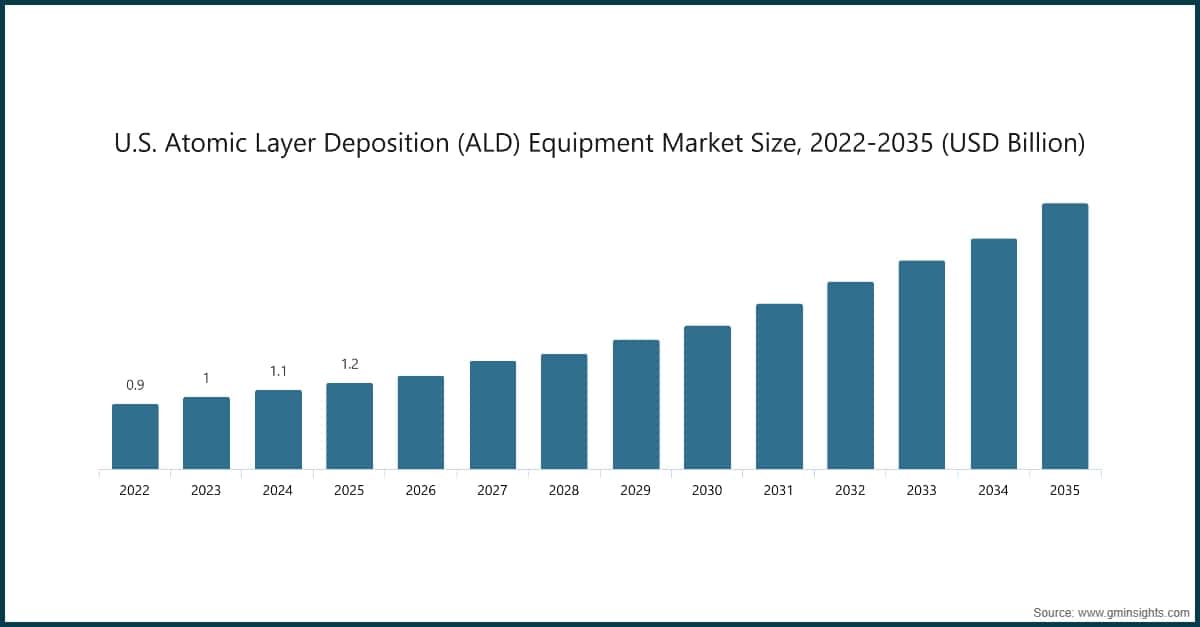

Nordamerika wird 2025 mit 1.729,96 Millionen USD bewertet und dürfte bis 2035 bei einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 11,36 % 5.008,94 Millionen USD erreichen. Auf die Vereinigten Staaten entfallen 2025 1.210,83 Millionen USD; bis 2035 dürfte der Wert 3.678,23 Millionen USD erreichen. Staatliche Förderanreize unterstützen neue Anlagen für Wafer, Packaging und Substrate und schaffen dadurch eine über mehrere Jahre anhaltende Nachfrage nach Anlagen, die über führende Logik-Fertigungsanlagen hinausgeht. Texas Instruments hat eine Fördervereinbarung über bis zu 1,6 Milliarden USD aus dem CHIPS Act für drei 300-mm-Anlagen in Texas und Utah abgeschlossen. US-amerikanische Förderzusagen unterstützten zudem die Erweiterung der 300-mm-Wafer- und SiC-Kapazitäten von GlobalWafers sowie die Anlage von SK hynix für fortschrittliches Memory-Packaging und Forschung und Entwicklung.

Kanada steigt von 519,13 Millionen USD im Jahr 2025 auf 1.330,71 Millionen USD bis 2035. Die Nachfrage konzentriert sich auf Forschung, fortschrittliche Materialien, Photonik, Verbindungshalbleiter und die Herstellung spezialisierter Bauelemente, wo konfigurierbare Systeme und Systeme im Forschungsmaßstab weiterhin relevant sind.

Europa

Europa wächst von 919,58 Millionen USD im Jahr 2025 auf 2.374,66 Millionen USD bis 2035. Das Vereinigte Königreich steigt von 215,20 Millionen USD auf 643,81 Millionen USD, während die Gruppe der übrigen europäischen Länder von 704,38 Millionen USD auf 1.730,85 Millionen USD zunimmt. Der EU Chips Act soll erhebliche öffentliche und private Investitionen in europäische Halbleiterkapazitäten und Forschung mobilisieren. Die europäische Nachfrage verbindet Aktivitäten in neuen Fertigungsanlagen und Pilotproduktionslinien mit einem langjährig gewachsenen Ökosystem für Anlagen und Materialien, zu dem ALD-Spezialisten und Nutzer aus der Spitzenforschung gehören.

Deutschland, die Niederlande, Frankreich, Italien, Spanien und andere europäische Märkte leisten durch Halbleitercluster, die Forschung zu Verbindungshalbleitern, die Entwicklung von Fertigungsanlagen sowie Programme für fortschrittliche Materialien einen Beitrag. Die Chancen der Region werden durch eine politisch gelenkte Kapazitätsentwicklung unterstützt. Die Umsetzung hängt jedoch vom Zeitplan der Bauvorhaben, der Verfügbarkeit spezialisierter Arbeitskräfte und der Fähigkeit ab, angekündigte Projekte in tatsächlich betriebene Produktionskapazitäten zu überführen.

Asien-Pazifik

Der Asien-Pazifik-Raum ist die am schnellsten wachsende Region und steigt von 1.155,34 Millionen USD im Jahr 2025 auf 3.703,76 Millionen USD bis 2035, bei einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 12,50 %. China wächst von 668,36 Millionen USD auf 2.038,10 Millionen USD. Unterstützt wird dies durch den Ausbau der Halbleiterkapazitäten und die zunehmende Ausrichtung auf eigene Anlagenkompetenzen. Die Nachfrage in China erstreckt sich auf Logik, Speicher, Bauelemente in ausgereiften Strukturknoten, Leistungshalbleiter und Forschung, wobei der Zugang zu bestimmten fortschrittlichen Technologien weiterhin durch Exportkontrollbeschränkungen geprägt ist.

Die Gruppe der übrigen Länder im Asien-Pazifik-Raum, bestehend aus Südkorea, Japan, Indien und Australien, wächst von 486,97 Millionen USD auf 1.665,65 Millionen USD und verzeichnet mit etwa 13,23 % die höchste ausgewiesene subregionale CAGR. Die Speicherfertigungsbasis Südkoreas unterstützt die Nachfrage nach fortschrittlicher ALD in NAND-, DRAM- und High-Bandwidth-Memory-Prozessabläufen. Japan bleibt für thermische und Batch-ALD-Ökosysteme von Bedeutung, während Indien und Australien vergleichsweise jüngere Märkte sind, deren Nachfrage sich auf Forschung, fortschrittliche Materialien, Verbindungshalbleiter und aufkommende Fertigungsprogramme konzentriert.

Lateinamerika

Lateinamerika wächst von 526,97 Millionen USD im Jahr 2025 auf 1.258,09 Millionen USD bis 2035. Brasilien, Mexiko und Argentinien sind vor allem mit Forschung, der Elektronikfertigung, Spezialbeschichtungen und begrenzten Aktivitäten in der Halbleiterproduktion verbunden und weniger mit der Fertigung im großen Maßstab an der technologischen Spitze. Die Marktentwicklung reagiert daher stärker auf lokale Industrieprogramme, den Technologietransfer und die Wirtschaftlichkeit spezialisierter Anwendungen als auf Investitionen in Fertigungsanlagen für fortschrittliche Strukturknoten.

Naher Osten und Afrika

Der Markt im Nahen Osten und in Afrika wächst von 402,59 Millionen USD im Jahr 2025 auf 831,92 Millionen USD bis 2035, bei einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 7,56 %. Südafrika, Saudi-Arabien und die VAE bieten Chancen in den Bereichen Forschung, Photovoltaik, fortschrittliche Materialien, Spezialelektronik und Initiativen zur industriellen Diversifizierung. Die niedrigere regionale Wachstumsrate spiegelt eine kleinere installierte Basis für die Halbleiterfertigung und eine begrenztere Pipeline von Großprojekten für Produktionsanlagen mit hohen Stückzahlen wider als in Nordamerika, Europa oder im Asien-Pazifik-Raum.

Der Ausblick für Nordamerika von 5.008,94 Millionen USD im Jahr 2035 beruht auf einem anderen Mechanismus: Politisch unterstützte Investitionen lenken Kapital in konkret identifizierte Projekte für Wafer, Packaging und Substrate. Dies schafft bedeutende Chancen für Anlagenhersteller, doch das Tempo der Umsatzrealisierung bleibt an den Bau von Produktionsanlagen, die Verfügbarkeit von Arbeitskräften, die Installation von Anlagen und die Zeitpläne für die Kundenqualifizierung gebunden. Auch Europa profitiert von öffentlicher Unterstützung, während das Nachfragewachstum in China durch die strategische Dimension der Qualifizierung inländischer Anlagen angesichts von Einschränkungen beim Technologiezugang ergänzt wird.

Marktanteil und Wettbewerbslandschaft für Anlagen zur Atomlagenabscheidung (ALD)

Die Wettbewerbsstruktur umfasst weltweit führende Halbleiteranlagenhersteller, regionale Technologiespezialisten und Nischenanbieter für Forschung, flexible Substrate, Verbindungshalbleiter und Anwendungen für Spezialbeschichtungen. Die fünf größten zugelassenen Unternehmen vereinen einen beträchtlichen Anteil des Marktumsatzes im Jahr 2025 auf sich: ASM International hält einen geschätzten Anteil von 19,36 %, gefolgt von Tokyo Electron mit 15,65 %, Applied Materials mit 14,35 %, Lam Research mit 13,54 % und Veeco mit 9,20 %.

ASM International ist bei ALD und PEALD auf Einzelwafern für fortschrittliche Logik- und Speicheranwendungen stark positioniert. Die Ergebnisse des Jahres 2024 verknüpften die Auftragsaktivität mit Investitionen in GAA und Speicher mit hoher Bandbreite und zeigten damit die Bedeutung der gemeinsamen Technologieentwicklung und qualifizierter Prozesspositionen im hochwertigen Halbleitersegment. Tokyo Electron konkurriert bei thermischen, Semi-Batch- und Einzelwafer-Anwendungen und profitiert von etablierten Beziehungen in den japanischen und koreanischen Halbleiterfertigungsökosystemen.

Applied Materials setzt ALD innerhalb eines umfassenderen Portfolios für Abscheidung und Prozessintegration ein. Das System Centris Spectral SiN wurde entwickelt, um den Anforderungen der 3D-NAND-Skalierung gerecht zu werden, einschließlich einer konformen Siliziumnitrid-Abscheidung für eine gleichmäßigere Leistung der Speicherzellen.^{[7]Applied Materials, Inc., Applied Materials Unveils Deposition and Selective Etch Systems to Advance 3D Chip Scaling, undated, ir.appliedmaterials.com} Lam Research differenziert sich durch ALD-Metallisierung und speicherorientierte Prozessanwendungen; das System ALTUS Halo zielte auf die Molybdänabscheidung für 3D-NAND-, DRAM- und GAA-Anwendungen ab. Veeco ist in den Märkten für Verbindungshalbleiter, Leistungselektronik und die Verarbeitung verwandter Materialien vertreten.

Zu den nordamerikanischen Unternehmen im zugelassenen Umfang gehören Arradiance, CVD Equipment, Kurt J. Lesker, Nano-Master und SVT Associates. Diese Anbieter bedienen Anforderungen an Forschung im Labormaßstab, Pilotanlagen, Strukturen mit hohem Seitenverhältnis, Verbindungshalbleiter und Spezialabscheidungen. Im Asien-Pazifik-Raum sind Hitachi High-Technologies, SHOWA SHINKU und Watty in Ökosystemen für Halbleiter- und Anlagen für fortschrittliche Materialien vertreten, insbesondere in Japan.

Zu den europäischen Wettbewerbern zählen Aixtron, Beneq, Oxford Instruments, SENTECH und Meyer Burger. Ihre Positionen erstrecken sich auf Verbindungshalbleiter, Forschung und Entwicklung, solarbezogene Anwendungen, fortschrittliche Materialien und spezialisierte Abscheidung. Zur Gruppe der Nischenanbieter und Disruptoren gehören ANRIC, Cambridge NanoTech, Entegris, Forge Nano, MSE Supplies, Picosun und Radiation Monitoring Devices. Diese Unternehmen leisten Beiträge durch Forschungsplattformen, Kompetenzen bei Vorstufen und Materialien, Ansätze für Beschichtungen mit hohem Durchsatz, Detektoranwendungen und die spezialisierte Entwicklung von ALD-Prozessen.

Der Wettbewerb ist dort am intensivsten, wo ein Anbieter Reaktortechnik mit Prozesskompetenz, kundenspezifischer Rezeptentwicklung und langfristigem Support vor Ort kombinieren muss. Bei Front-End-Anwendungen in der Halbleiterindustrie stellen Qualifizierungszyklen und die Integration in den Prozessablauf des Kunden erhebliche Markteintrittsbarrieren dar. In den Märkten für Forschung, Batterien, flexible Elektronik und Spezialbeschichtungen können Modularität, Preis, Durchsatz, Flexibilität bei den Vorstufen und Anwendungsunterstützung wichtigere Differenzierungsfaktoren sein.

Aktuelle Branchenentwicklungen

• Februar 2025 – Lam Research führte ALTUS Halo für die Molybdän-ALD ein. Lam erklärte, dass das System das erste für die Produktion qualifizierte Molybdän-ALD-System sei und bei führenden Herstellern von 3D-NAND in Korea und Singapur in die Volumenproduktion eingetreten sei. Die Plattform ist auf Anwendungen in den Bereichen 3D-NAND, 4F²-DRAM und GAA-Logik ausgerichtet.
• 2024 – ASM International meldete ein anhaltendes, von der ALD getragenes Wachstum der Ausrüstungssparte. ASM verzeichnete im Geschäftsjahr 2024 einen Umsatz von 2.933 Millionen EUR, was einem Anstieg von 12 % bei konstanten Wechselkursen entspricht, während der Umsatz mit ALD-geprägten Anlagen bei konstanten Wechselkursen um 9 % zunahm. Das Unternehmen nannte Investitionen in GAA und High-Bandwidth-Memory als Treiber der Auftragseingänge im vierten Quartal.
• Dezember 2024 – Texas Instruments schloss eine Fördervereinbarung im Rahmen des CHIPS Act ab. Die Vereinbarung sah direkte Fördermittel von bis zu 1,6 Milliarden USD für drei 300-mm-Waferfabriken in Sherman, Texas, und Lehi, Utah, vor.
• 2024 – Applied Materials führte sein Centris Spectral SiN ALD-System für die Skalierung von 3D-NAND ein. Das Unternehmen positionierte das System für die präzise konforme Abscheidung von Siliziumnitrid, die zur Steuerung von Schwankungen in fortschrittlichen Speicherstrukturen vorgesehen ist.
• 2024 – GlobalWafers erhielt Unterstützung aus den USA für die Erweiterung der Produktion von 300-mm-Siliziumwafern und SiC. Die Förderung umfasste Unterstützung für eine 300-mm-Siliziumwaferanlage in Texas sowie Umstellungsmaßnahmen für die Herstellung von SiC-Epitaxiewafern.
• Februar 2026 – Forge Nano meldete Ergebnisse zur Hochgeschwindigkeits-ALD-Beschichtung von Strukturen mit extremen Aspektverhältnissen. Das Unternehmen erklärte, dass sein Verfahren Beschichtungen bei Aspektverhältnissen von 1.000:1 mit Geschwindigkeiten erzielt habe, die über denen herkömmlicher ALD-Verfahren liegen, wobei zur Validierung auf C2MI verwiesen wurde.
