忆阻器市场规模
2025年，全球忆阻器市场规模为 4.365亿美元。根据 Global Market Insights Inc. 发布的最新报告，预计市场规模将从2026年的 5.662亿美元增长至2031年的 21亿美元，并于2035年达到 61亿美元；预测期内的年均复合增长率（CAGR）为 30.2%。
忆阻器市场关键要点
市场领导者：Crossbar Inc. 以超过 17.2% 的市场份额在 2025 年处于领先地位。
领先企业：该市场的前五大企业包括 Crossbar Inc.、Samsung Electronics、Intel Corporation、Knowm Inc.、IBM Corporation，这些企业在 2025 年合计占据 56.5% 的市场份额。
市场增长取决于非易失性器件能否从分立式和嵌入式存储器应用拓展至经过认证的存内计算和安全架构，同时保持大规模半导体项目所需的良率、数据保持能力和精度。
忆阻器是双端器件，其电阻会随所施加电刺激的历史变化，并在断电后保持该状态。这种特性使其能够实现数据存储；在交叉阵列结构中，还能在同一物理阵列内执行模拟矩阵向量运算。这正是忆阻器与边缘推理、持久性嵌入式存储器和硬件信任根设计相关的技术基础。[1]mdpi.com 因此，其商业价值并不在于取代闪存或动态随机存取存储器（DRAM）的单一产品换代周期，而在于针对特定工作负载，减少内存与处理单元之间的数据传输，同时在系统闲置时保持非易失性。

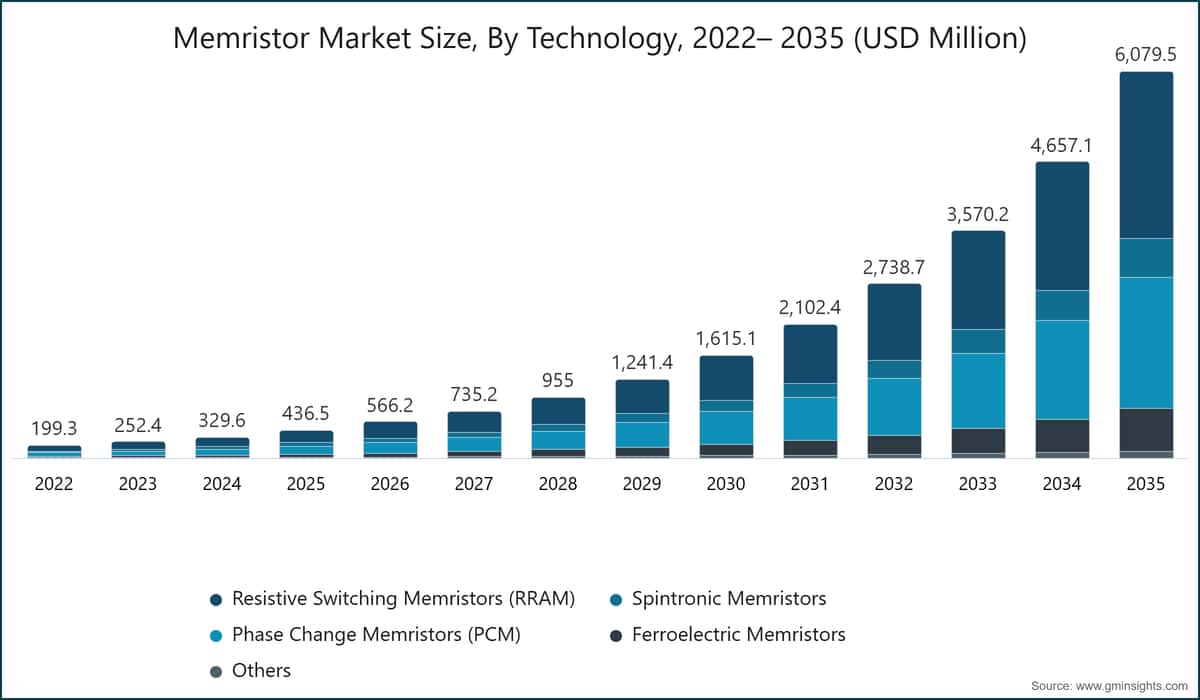

2025年，电阻开关型忆阻器（RRAM）的市场规模为 1.957亿美元，高于相变忆阻器（PCM）的 1.301亿美元、自旋电子忆阻器的 5,270万美元、铁电忆阻器的 4,610万美元以及其他技术的 1,190万美元。短期内，RRAM 处于领先地位，原因在于其材料和后端集成路径适用于嵌入式非易失性存储器应用。PCM 的技术年均复合增长率最高，约为 31.8%，这是因为在漂移和编程精度得到有效控制的情况下，其多级电导能够满足模拟计算工作负载的需求。针对低漂移 SiSbTe PCM 的研究表明，材料稳定性而非单纯的开关性能，是推动这一机遇的关键。[2]research.ibm.com
供给侧环境正日益有利，但这并不能消除认证风险。美国向 Micron 提供的《芯片法案》激励资金涉及爱达荷州和纽约州的项目，总额最高达 61.65亿美元，从而强化了美国国内的先进存储器生态系统。在欧洲，《法规（EU）2023/1781》确立了《芯片法案》框架，以增强半导体产能和设计能力。这些措施并不构成对忆阻器的直接需求；其实际作用在于扩大工艺开发、封装和客户认证基础，为新兴存储器技术寻求导入量产创造条件。
GMI 分析师观点
忆阻器收入预计将以复合方式增长，因为市场正受到两种不同采用节奏的推动。当晶圆代工厂提供经过认证的宏单元，且客户需要在先进逻辑工艺节点上实现非易失性代码或数据存储时，嵌入式 RRAM 便可进入相关产品。模拟 PCM 和交叉阵列计算则面临更高门槛：只有在器件波动、外围电路和模型精度控制得到一体化验证后，其系统级效率优势才能真正发挥。第一条路径有助于带来持续的设计导入机会；第二条路径带来的上行空间更大，但执行风险也更为重大。
因此，预测的关键并不在于泛泛而谈的人工智能支出叙事，而在于设计赋能。一种经过许可且完成特性表征的工艺选项，能够将忆阻器能力转化为无晶圆厂客户可以实现流片的方案。相比之下，如果阵列级能效表现出色，但晶圆级性能缺乏可重复性，其采购价值将十分有限。能够将工艺知识产权、测试数据和易于使用的设计流程结合起来的供应商，有望推动市场从研究硬件向经过验证的嵌入式产品和推理产品转型，并从中获得市场份额。
主要驱动因素
人工智能推理和神经形态工作负载
模拟交叉阵列可以通过电导状态表示权重，并在阵列中执行矩阵向量乘法，从而减少权重在存储器与计算单元之间的反复搬移。一项于 2025 年开展的近阈值忆阻器存内计算引擎研究表明，该方法与边缘智能高度相关，因为片外存储器流量可能占据能耗预算的主要部分。[3]nature.comIBM 的盘式相变存储器（PCM）研究报告称，其编程电流约为 40 μA，电阻窗口跨度超过三个数量级，这些特性旨在改善模拟权重控制。这类成果使人工智能推理成为需求驱动因素，但其商业价值取决于在纳入器件变化和外围转换因素后，能否保持模型精度。
低功耗嵌入式非易失性存储器
嵌入式系统需要在持续断电的情况下保存代码、存储配置并记录事件。对于先进逻辑工艺而言，当传统嵌入式闪存难以实现集成时，RRAM 具有吸引力，因为这种非易失性元件可以集成到芯片的互连层中。Weebit Nano 于 2025 年 12 月宣布获得德州仪器的许可，这为存储器知识产权向先进嵌入式工艺客户延伸提供了具体案例。对于能够通过取消独立存储器组件或闪存兼容工艺模块来改善功耗、芯片面积或工艺节点选择的产品而言，这一需求机制最为强劲。
数据中心和高性能存储需求
数据中心需求并不局限于人工智能加速器。能够在断电事件期间保留数据的持久性存储器对存储子系统具有价值，而模拟计算架构也正在接受推理应用评估。Everspin 的 1 Gb PERSYST STT-MRAM 入选 IBM FlashCore Module 4，这项于 2024 年 4 月实现的设计导入，将自旋电子持久性存储产品与企业级存储连接起来。该部署并不能证明其能够广泛替代 DRAM 或 NAND，但展示了一条较为近期的商业化路径：在这一路径中，非易失性和带宽均在系统层面得到明确要求。
边缘和工业物联网部署
在边缘侧，存储技术必须满足相互冲突的要求：低能耗、数据持久性、本地处理能力以及面向特定应用的可靠性。忆阻器阵列能够将权重存储在靠近传感器处理路径的位置；随机切换还可用于物理不可克隆函数或随机数生成。关于可调随机忆阻器的研究为后者的安全应用路径提供了支持。在云连接、电池更换或外露安全总线成本高昂的场景中，其经济效益最高；因此，与物联网终端广泛的装机基础相比，这一机遇的适用范围更具选择性。
工艺集成与制造进展
制造技术的进步正在扩大可行架构的范围。4DS Memory 报告了 4.7 ns 写入速度里程碑，并于 2024年12月与 Infineon 就定制 PCMO ReRAM 测试芯片达成设计协议。另一方面，TetraMem 与 SK hynix 发布的一篇论文介绍了一款基于 65 nm 忆阻器的存内计算 SoC，其深度卷积性能达到 21.3 TOPS/W。这些里程碑之所以重要，是因为它们同时检验了工艺与系统集成能力，缩小了材料演示与可设计产品之间的差距。
主要制约因素
技术变异性与可靠性
许多 RRAM 器件中的细丝形成与溶解过程具有随机性。由此产生的器件间和循环间电导分布差异会影响读出裕量、阵列编程以及模拟推理精度。一篇关于忆阻神经形态硬件的综述指出，变异性、非线性、耐久性和阵列级寄生效应仍是其实现主流应用的长期障碍。相关成本并不局限于存储单元本身：冗余设计、校准、选择器、误差补偿以及更大的外围电路，可能削弱器件层面所预期的密度和能耗优势。
制造成熟度与可扩展性
一款具备可靠性的量产存储器，必须能够在不同晶圆、工艺角、温度、数据保持时间以及客户验证条件下保持可重复的性能。现有可用于量产的忆阻器 PDK 和统计模型数量，仍少于成熟的嵌入式闪存。一篇关于溶液法忆阻器的综述提醒称，性能声明可能基于数量有限的器件样本和测试方案，而这些样本与方案未必能够适用于目标规模的应用。因此，验证成本构成了一项制约因素：客户可能认可新型存储选项的价值，但在其代工厂、测试流程和可靠性证据足够成熟、能够降低流片风险之前，仍可能推迟采用。
GMI 分析师观点
驱动因素表仅应作为规划视角下的叠加分析，不应被视为机械式预测方程。五项需求驱动因素增加了能够证明引入忆阻器具有合理性的应用场景数量，而两项制约因素则决定了这些应用场景转化为合格收入的速度。尤其需要指出的是，变异性既是器件问题，也是系统设计问题。产品即使能够快速切换，在嵌入大型阵列后，仍可能无法满足推理、耐久性或安全要求。
这一差异形成了一个分化的市场。即使模拟计算仍受电导控制能力限制，嵌入式非易失性存储器方案仍可通过晶圆代工厂认证和客户设计导入持续发展。相反，如果 PCM 和交叉阵列供应商能够证明其具备低漂移和可重复的精度，便有望创造可观的增长空间；但其可服务收入规模对验证延迟更加敏感。因此，采购团队应区分已宣布的演示成果与可用于产品设计、且具备支持的工艺选项，并将认证周期纳入采用计划的成本和时间评估中。
忆阻器市场细分分析
按技术
预计 RRAM 市场规模将从 2025 年的 1.957 亿美元增长至 2035 年的 26.324 亿美元，年均复合增长率（CAGR）约为 29.7%。其商业优势在于易于集成：基于氧化物的开关层可与 CMOS 后端工艺相匹配，从而支持微控制器、传感器和 SoC 中的嵌入式宏单元。不过，不应将该技术的领先地位误认为其能够免受可变性影响。该技术的市场地位取决于许可方和晶圆代工厂能否提供模型、测试结构和可靠性数据，使产品团队能够真正利用其集成优势。
PCM 市场规模将从 1.301 亿美元增长至 20.549 亿美元，年均复合增长率约为 31.8%。其较高的增长率反映了可控多级电导在模拟计算中的潜在价值。IBM 的 SiSbTe PCM 研究报告显示，在 65°C 条件下，经过 7 天后，该材料具有与状态无关的低电阻漂移，BERT 精度损失低于 2%，从而解决了模拟权重存储的一项关键问题。自旋电子忆阻器市场规模将从 5,270 万美元增长至 6.08 亿美元，年均复合增长率约为 27.7%；在优先考虑耐久性、耐热性或持久存储特性的应用中，该技术仍具有重要意义。铁电忆阻器市场规模将从 4,610 万美元增长至 6.748 亿美元，年均复合增长率约为 30.8%，受益于氧化铪与 CMOS 工艺开发的兼容性。其他技术的市场规模将从 1,190 万美元增长至 1.094 亿美元，年均复合增长率约为 24.8%。
按存储容量

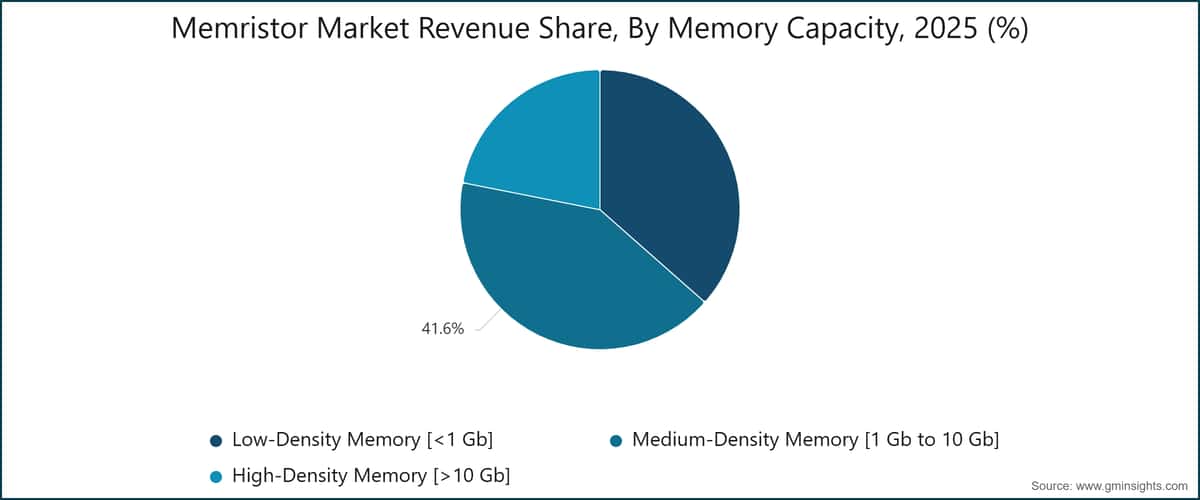

中密度存储器（1 Gb～10 Gb）在容量相关收入中占据领先地位，市场规模将从 2025 年的 1.818 亿美元增长至 2035 年的 24.379 亿美元，年均复合增长率约为 29.7%。该容量范围适用于需要显著高于配置存储容量、但不要求企业级容量的嵌入式系统。低密度产品（<1 Gb）的市场规模将从 1.594 亿美元增长至 18.36 亿美元，年均复合增长率约为 27.7%，主要服务于传感器、可穿戴设备和早期交叉阵列模块。Knowm 的 SDC 交叉阵列产品体现了易于获取的器件在研究和应用原型开发中的作用。
高密度存储器（>10 Gb）的市场规模将从 9,540 万美元扩大至 18.056 亿美元，年均复合增长率约为 34.2%，为各容量类别中最高。该细分市场的增长假设反映的是未来存储级内存和人工智能基础设施机遇，而非成熟的存量装机基础。高密度存储器的采用尤其取决于阵列级缺陷控制、选择器集成和生产测试；与中密度细分市场相比，这些要求使其更快的预测增长更容易受到制造延迟的影响。
按应用领域
非易失性存储器是 2025 年规模最大的应用，ORCA 衍生收入约为 1.527 亿美元，预计到 2035 年将达到约 16.415 亿美元，年均复合增长率（CAGR）约为 26.8%。该领域是商业化支柱，因为固件保存和嵌入式存储具有明确的规格要求及成熟的认证路径。神经形态与人工智能计算领域预计 2025 年约为 1.003 亿美元，2035 年将达到 18.846 亿美元，年均复合增长率约为 33.9%。该领域的增长源于将电导状态用作权重、将阵列电流用作计算，但其实际价值取决于制造偏差下的精度保持能力，而不仅仅取决于阵列峰值效率。
边缘计算与物联网加速领域将从约 8,730 万美元增长至 13.375 亿美元，年均复合增长率约为 31.2%。可重构逻辑与模拟计算领域将从约 5,240 万美元增至 6.687 亿美元，年均复合增长率约为 29.2%。安全与密码硬件领域将从约 3,060 万美元增至 4.256 亿美元，年均复合增长率约为 30.1%；忆阻器物理不可克隆函数（PUF）研究表明，在架构设计得当的情况下，可以将器件差异从可靠性负担转化为熵源。[4]nature.com其他应用将从约 1,320 万美元增长至 1.216 亿美元，年均复合增长率约为 24.8%。
按封装形态
SoC 中的嵌入式存储器是规模最大的封装形态，市场规模将从 2025 年约 1.659 亿美元扩大至 2035 年的 23.685 亿美元，年均复合增长率约为 30.3%。这符合近期的商业模式：存储器宏单元被集成到更大的芯片中，客户购买的是经过认证的设计流程，而不是独立的存储器件。独立存储器件市场规模将从约 1.222 亿美元增至 15.199 亿美元，年均复合增长率约为 28.7%，主要受持久性存储器和工业部署案例支持。
交叉阵列架构将从约 8,730 万美元增长至 13.375 亿美元，年均复合增长率约为 31.5%，为封装形态中增速最快的领域。其优势在于能够在阵列层面同时执行计算，但其商业化成本还包括 DAC、ADC、选择器和校准，这些因素可能削弱单元级效率提升带来的收益。神经形态芯片组将从约 6,110 万美元增至 8.536 亿美元，年均复合增长率约为 30.0%。DARPA 于 2024 年 12 月启动的可扩展模拟神经网络项目，明确针对可扩展且稳健的模拟神经网络电路，凸显了这些架构在实现广泛部署前仍需开展大量工程工作。
按最终用途行业
消费电子是规模最大的最终用途细分市场，市场规模将从 2025 年的 1.224 亿美元增至 2035 年的 15.685 亿美元，年均复合增长率约为 29.1%。其较大的收入基数反映了嵌入式设备的规模经济，但价格敏感性使认证和晶圆成本成为决定性因素。信息技术与数据中心领域增长最快，市场规模将从 1.173 亿美元增至 19.333 亿美元，年均复合增长率约为 32.4%；在该领域，持久性存储设计的导入以及推理架构能够支持更高的单器件价值。汽车领域将从 6,750 万美元增至 9.910 亿美元，年均复合增长率约为 30.9%；热特性、数据保持能力和 AEC 认证使其成为一个长周期市场，而不是能够立即实现大批量销售的市场。
航空航天与国防领域将从 4,150 万美元扩大至 4.560 亿美元，年均复合增长率约为 27.1%；工业制造领域将从 4,170 万美元增长至 5.897 亿美元，年均复合增长率约为 30.4%。医疗保健领域将从 3,490 万美元增至 4.256 亿美元，年均复合增长率约为 28.4%；其他最终用途将从约 11
300万美元至 1.155亿美元，年均复合增长率（CAGR）约为 26.1%。在这些领域中，采购决策取决于耐久性、功率、安全性和认证成本的相对重要性，而不是统一的存储器性能基准。GMI 分析师观点
细分市场结果呈现出杠铃型机遇。基于 RRAM 的嵌入式存储器、中等密度存储器以及消费类或工业类 SoC 构成了市场规模的基础，因为这些产品能够通过经认证的工艺选项实现商业化，而无需采用全新的计算架构。另一方面，PCM、高密度存储器、交叉阵列和数据中心 AI 的增长速度更快，因为它们的经济价值源于改变存储与计算之间的边界。
中间技术和应用之所以重要，是因为它们能够将技术能力转化为可信的客户应用经验。独立式产品和低密度交叉阵列可打造示范性部署；嵌入式宏单元可带来可重复的设计定点；在此基础上，高密度或模拟计算架构才能实现规模化。对于所有细分市场都采用相同商业化模式的供应商，可能面临资源配置不当的风险：在嵌入式市场中，IP 支持和认证至关重要；而在存内计算市场中，算法与硬件协同设计以及外围电路效率则是决定性因素。
忆阻器市场区域分析
北美

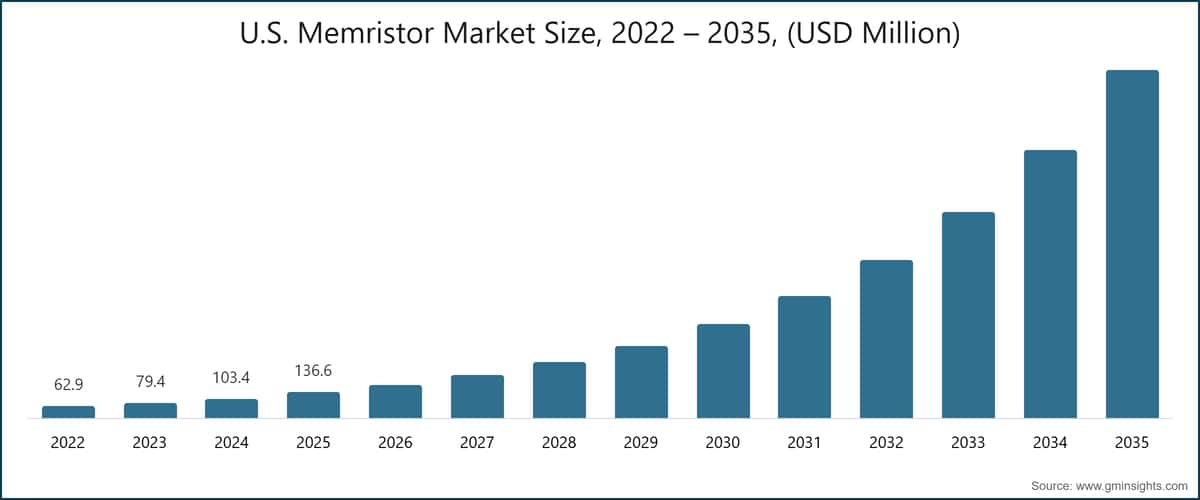

2025 年，北美市场规模为 1.563 亿美元，预计到 2035 年将达到 20.974 亿美元，年均复合增长率（CAGR）约为 29.7%。美国市场规模将从 1.366 亿美元增至 18.520 亿美元，年均复合增长率约为 29.8%；加拿大市场规模将从 1,970 万美元增至 2.454 亿美元，年均复合增长率约为 28.7%。该地区汇聚了 AI 系统开发商、存储器和 IP 供应商，以及政府支持的半导体投资。Crossbar Inc. 和 Knowm Inc. 是纳入范围的北美授权参与企业，其他企业还包括 Avalanche Technology Inc.、Everspin Technologies Inc.、Micron Technology Inc. 和 Western Digital Corporation。Everspin 在 IBM 存储系统中的部署表明，区域需求可能始于企业级认证，而非大众市场组件周期。[5]investor.everspin.com
2025 年，欧洲市场规模为 1.043 亿美元，预计到 2035 年将增至 12.889 亿美元，年均复合增长率（CAGR）约为 28.6%。德国市场规模将从 3,000 万美元增至 3.660 亿美元；英国将从 2,200 万美元增至 2.951 亿美元；法国将从 2,000 万美元增至 2.565 亿美元；意大利将从 1,280 万美元增至 1.547 亿美元；西班牙将从 860 万美元增至 1.018 亿美元。包括俄罗斯在内的其他欧洲地区，市场规模将从 1,090 万美元增至 1.147 亿美元。欧洲的汽车和工业基础有利于嵌入式存储器的导入，在这一领域，严格的认证要求能够成为竞争优势。STMicroelectronics 是该范围内获得授权的区域性企业。《芯片法案》为强化生态系统提供了政策框架，但商业需求能否形成，仍将取决于客户特定的可靠性和工艺节点要求。[6]eur-lex.europa.eu
亚太地区
预计亚太地区的增长速度最快，市场规模将从 2025 年的 1.41 亿美元增至 2035 年的 24.075 亿美元，年均复合增长率（CAGR）约为 32.8%。中国市场规模将从 5,540 万美元增至 10.063 亿美元，年均复合增长率约为 33.6%；印度将从 2,420 万美元增至 5.056 亿美元，年均复合增长率约为 35.5%；日本将从 2,650 万美元增至 4.334 亿美元，年均复合增长率约为 32.3%；韩国将从 2,190 万美元增至 3.37 亿美元，年均复合增长率约为 31.4%；澳大利亚将从 470 万美元增至 5,540 万美元，年均复合增长率约为 28.0%；亚太其他地区将从 830 万美元增至 6,980 万美元。Panasonic Corporation、RAMXEED、4DS Memory Limited、SK hynix Inc.、Toshiba Corporation 和 TSMC 是研究范围内的授权企业。
该地区的增长得益于存储器制造商、晶圆代工厂和电子产品组装企业的集聚，以及人工智能和边缘设备需求的持续扩大。TetraMem-SK hynix 演示项目尤其具有参考意义，因为该项目将存内计算架构与一家大型存储器制造商连接起来，而非仅停留在实验室平台层面。印度较高的预测增长率应被理解为从较小收入基数上的扩张；要实现这一增长，仍需将本地设计能力和电子产品需求转化为通过认证的设备项目。
拉丁美洲
拉丁美洲市场规模将从 2025 年的 1,890 万美元增至 2035 年的 1.702 亿美元，年均复合增长率约为 24.5%。巴西约占该地区市场的 55%，墨西哥约占 30%，阿根廷约占 15%；上述比例基于 ORCA 推导的占比，并以获批准的区域总额为基准。这些比例意味着，巴西在 2025 年和 2035 年的市场规模约为 1,040 万美元和 9,360 万美元，墨西哥约为 570 万美元和 5,110 万美元，阿根廷约为 280 万美元和 2,550 万美元。预计市场采用将主要集中于汽车、工业和连接设备所使用的进口嵌入式组件，而不是建立大规模的本土先进存储器制造基础。
中东和非洲
中东和非洲市场规模将从 2025 年的 1,600 万美元增至 2035 年的 1.155 亿美元，年均复合增长率约为 21.7%。沙特阿拉伯市场规模将从 480 万美元增至 3,590 万美元，阿联酋将从 370 万美元增至 2,960 万美元，南非将从 320 万美元增至 2,370 万美元，中东和非洲其他地区将从 430 万美元增至 2,630 万美元。该地区较低的增长率反映出其先进半导体设计和制造基础较为有限。需求将主要受到数据中心、基础设施、工业和进口电子产品部署的影响，因此，合格零部件和系统集成商的可获得性比本地器件创新更为重要。
GMI 分析师观点
亚太地区 32.8% 的年均复合增长率不仅与需求有关，也与生产优势密切相关：该地区拥有将成功工艺转化为大批量嵌入式产品所需的晶圆代工、存储器和电子制造合作关系。北美较大的 2025 年收入基数则反映出不同的优势，即人工智能系统架构、企业存储以及以知识产权为主导的商业化。两大地区具有互补性而非可相互替代，因此，希望同时实现规模化生产和高价值计算部署的供应商需要建立相应的供应链。
欧洲的增长轨迹相对缓慢但仍具有较大规模，其发展受到汽车和工业领域认证周期的影响。在这些领域中，一种新的存储器选项必须证明其在温度、数据保持能力和产品生命周期方面的性能。拉丁美洲和中东与非洲地区对全球零部件供应的节奏和可获得性依赖程度更高。因此，各地区战略应围绕认证生态系统展开：亚洲晶圆代工厂导入以实现规模化生产，北美系统合作伙伴用于计算和存储验证，欧洲汽车产业渠道则面向以可靠性为核心的应用。
忆阻器市场份额与竞争格局
2025年市场由 Crossbar Inc. 以 17.2% 的份额领跑，其后依次为 Knowm Inc.（12.8%）、Intel Corporation（11.5%）、IBM Corporation（8.2%）和 Samsung Electronics（6.8%）；其他参与者合计占 43.5%。这一分布符合该市场的特征，即知识产权所有权、原型产品可获得性、工艺合作关系和大型企业研究项目并存。市场份额并不能代表统一的产品类别：研究设备供应商、知识产权许可方、持久性存储器供应商和半导体制造商分别通过价值链的不同环节实现商业化。
研究范围内的全球主要参与者包括 Crossbar Inc.、Samsung Electronics、Intel Corporation、Knowm Inc. 和 IBM Corporation。Crossbar 的 DARIC 平台定位于将 ReRAM 与安全处理相结合，而 Knowm 的 SDC 交叉阵列提供商业化可获得的研究硬件。IBM 的 PCM 工作主要集中于模拟存内计算设备的行为，Samsung 和 Intel 则具备制造能力与先进架构能力。它们的竞争差异化将取决于能否将器件物理特性转化为获得支持的设计流程和通过客户验证的产品。
研究范围内的北美企业包括 Avalanche Technology Inc.、Everspin Technologies Inc.、Micron Technology Inc. 和 Western Digital Corporation。亚太地区参与者包括 Panasonic Corporation、RAMXEED、4DS Memory Limited、SK hynix Inc.、Toshiba Corporation 和 TSMC；STMicroelectronics 代表欧洲市场范围，Weebit Nano 则是指定的细分市场参与者和颠覆者。最具影响力的竞争并不只是围绕存储单元规格展开，而是围绕晶圆厂集成、表征数据、客户支持以及消化多个季度的认证周期的能力展开。Weebit Nano 与 Texas Instruments 的许可协议，以及 4DS Memory 与 Infineon 的设计协议，体现了合作伙伴主导的验证工作的重要性。[7]weebit-nano.com[8]4dsmemory.com
近期行业发展
Weebit Nano 向 Texas Instruments 授予 ReRAM 技术许可——2025年12月29日
Weebit Nano 宣布与 Texas Instruments 签署许可协议，内容涵盖知识产权许可、技术转让，以及在 TI 的先进嵌入式处理节点中设计和认证 Weebit ReRAM。该事件为相关技术进入 TI 客户群建立了途径，其重要性在于将知识产权与面向生产的嵌入式工艺相结合。
Everspin PERSYST 1 Gb STT-MRAM 被选用于 IBM FlashCore Module 4——2024年4月30日
Everspin 宣布，IBM 选用了其 PERSYST EMD4E001G 1 Gb STT-MRAM，用于 FlashCore Module 4。该产品采用 DDR4 接口，读写带宽为 2.7 GB/s，并具备即时非易失性，因此这项公告代表的是一项具体的企业存储部署，而非前瞻性的技术声明。
4DS Memory 与 Infineon 签署价值 450 万美元的设计协议——2024年12月17日
4DS Memory 披露了一项15-month、价值 450 万美元的设计协议，该协议与 Infineon 合作开发定制 PCMO ReRAM 存储器测试芯片，并涉及 imec 和一家台湾大型晶圆厂。该安排是在 4DS 报告的 4.7 ns 写入速度里程碑和 20 nm 工艺调试工作之后达成的。
TetraMem 与 SK hynix 发布联合开发的基于忆阻器的 AI SoC——2025年
TetraMem 与 SK hynix 报告了一款基于 65 nm 忆阻器的存内计算 SoC，用于深度卷积。该论文报告称，在 100 MHz 频率下，芯片可实现 21.3 TOPS/W 的性能，以及针对目标深度卷积层约 100% 的权重利用率。
